~ 0,5 0

f,S 4,8 S,0 J.ZtfrebB Uccz.-15,5 -15,0 ~1f,5 -14,0

Pilc 2 36 Типовые зависимости нелиненкости и дифференциальной нелинейности ИС ЦАП К594ПА1 от напряжений источников питания

sn ЗВ о 30 so 90 по Т,С а)

-т- -
	fill
SO-30	30 so 30 по т, с

Рис. 2 37. Типовые зависимости нелинейности (а) и времени установщ-вия (6) ИС ЦАП К594ПД1 от температуры окружающей среды

Микросхема К594ПА1 эксплуатируется без дополнительного теплоотвода. При температуре окружаюшей среды 85С и более поверхность ИС подлежит принудительному воздушному охлаждению со скоростью движения воздуха 3 м/с.

Запрещается подавать какие-либо электрические сигналы на поверхность крышки корпуса и неиспользуемые выводы ИС.

Номинальное значение емкости нагрузки ИС 10 пФ. Суммарная емкость нагрузки может превышать номинальное значение, йо при этом нормы на временные параметры ЦЛП не гарантируются.

Рекомендуемые схемы включения ЦАП К594ПА1 приведены на рис. 2.39.- Штриховой линией показано соединение вы-

Рнс. 2.38. Типовая зависимость времени установ.иения ЦАП К594ПА1 от емкости нагрузки Со

150 200 Cci,

0+]S3

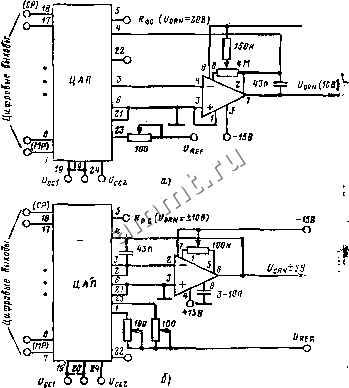

рнс. 2 39. Принципиальные электрическне схемы включения ИС ЦАП Ко94ПА1 в режимах с униполярным (а) и биполярным (6) выходкммн

токами (А - ОУ ИС К140УД8)

ВОДОВ для работы с КМОП ЦИС. Подключение ИОН к выводу 23 ИС ЦАП К594ПА1 производится через подстроеч-ный резистор сопротивлением 100 Ом или без него.

В режиме работы ЦАП с токовым выходом допускается подключение ИОН к выводу 22 ИС через внешний резистор сопротивлением 20 кОм. При этом стабильность выходного тока преобразователя будет зависеть от стабильности подключенного резисгора.

Микросхема К594ПА1 обеспечивает нормы на электрические параметры, при иомииальиом значении Uhef - 10,24 В с допустимыми отклонениями ±3 % и сгабиль-

(flP) 7

(mi8

15В

Рис 9 40. Схема включения ИС ЦЛП К5Э4ПА1 с внешним ИОН на ИС ОУ 140УД6А

ности поддержания напряжения 0,005 %. Амплитудные значения пульсаций ИОН могут достигать 150 мкВ, ко значения папряжепий переходных нли паразитных сигналов не должны превышать 200 мкВ при длительности воздействия ие более 0,3 мкс.

Источник стабилизированного опорного напряжения для ЦАП К594ПА1 достаточно просто реализуется па основе ОУ А ИС 140УД6А, включенной со стабилитроном - V0 (Д818Е) я набором резисториых делителей (рнс. 2.40). Микросхемы К594ПА1 наряду с ИС серии К572 были Одними из первых ЦАП, выпускаемых серийно отечественной промышленностью. Благодаря высокой температурной стабильности основных электрических параметров, улучшенным динамическим характеристикам, возможности ра-
