го кода в напряжение на выходе внешнего ОУ А, Выходное напряжение формируется в пределах от О до V{ief. Связь между напряжением на выходе 7 схемы и двоичным кодом на цифровых входах ЦАП однозначна; ~ -

ООО...ООО о

ООО,..001 -2.lo-l>{;д£.,

IflOi.OOO ~2-и-р ии.ЛП -(1-2-10)6

Использование внешнего ОУ предполагает правильный его выбор, исходя из точностных и скоростных свойств преобразователя. Для сохранения точности ЦАП следует использовать ИС ОУ с напряжением смещения ие более 5 мВ (т.е. 0.5 Л1Р). Желательно также, чтобы время установления ОУ не превышало 2-5 мкс.

В практике совместно с ЦАП К572ПА1 часто используется ИС ОУ типа 154УДЗ, обладающая напряжением смещения нуля 8 мВ и временем установления 0,5 мкс. На рис. 2.3 показана принципиальная электрическая схема униполярного ЦАП код - напряжение, работающего с ИС 154УДЗ н управляемого по входу стандартными цифровыми КМОП уровнями,

Для защиты схемы преобразователя от помех в цепях питания ИС ОУ используются конденсаторы С2, СЗ типа К50-24 и конденсатор С/ типа КМ-56-ПЗЗ. Для защиты выводов / и 2 ЦАП от случайного попадания отрипа-тельного напряжения их заземляют или подключают через ограничители иа диодах Шоттки, например КД514А, размещенные непосредственно у корпуса ИС {VDl, VD2).

На рис. 2.4 приведена принципиальная электрическая схема биполярного преобразователя код - иапряжепие, а которой используются два внешних ОУ. Схема формирует напряжения в пределах от -Uref ДО Uref. Режим биполярного преобразования реализуется вычитанием токов

orn и lonw Инвертирование Iorn производится ОУ А1. На входе ОУ А2 осуществляется их суммирование. В качестве ОУ в схеме использованы ИС К154УДЗ. Напряжение па выходе ЦАП определяется по формуле

UoRN - - Iorn - /ORN Rmia .

ООО.	,000
	.111
100.

Рнс. 2 4. Принципиальная элекгрнческня схема включения ИС ЦАП К572ПА1 в режиме четырехквадрантного умножения

Зависимость напряжения на выходе ЦАП от цифрового кода на его входе однозначна:

(1-2-1 ) и

о\ъ MP -0,5 MP

Следует отметить, что в данной схеме невозможно получение нулевого значения напряжения на выходе.

В схеме на рис. 2.4 в цепи обратной связи Л2 использован внутренний резистор ЦАП сопротивлением, равным /?экЕ. Частотная коррекция Al и А2 проводится с помощью конденсаторов С1 и С2 типа КМ-56-ПЗЗ. Конденсаторы СЗ и С4 типа К50-24 используются для защиты схемы от помех по цепям питания. Диоды VD1~VD4 типа КД514А. Погрешность преобразования в данной схеме определяетсп разбросом номиналов и степенью согласования резисторов R1 и R2 типа С2-29В-0,125 одного номинала.

Нулевое напряжение на выходе ЦАП (центр шкалы преобразования) .может быть получено путем подключения между выводом 2 и /5 ЙС К572ПА1 резистора смещения сопротивлением ЮМОм (1024Хэкв). За счет зтого ток, протекающий через резистор смещения, суммируется с то-

0*58

,66 66 6xo3t)

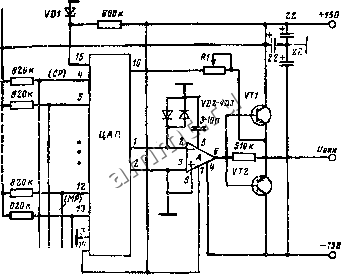

Phc, 2.5. Принципиальная электрическая схема включения ИС ЦАП К572ПА1 в режиме двухквадрантного умножения с мощным выходным каскадом

ком Iorn, что соответствует изменению напряжения иа выходе схемы на половину MP. Связь между напряжением иа выходе преобразователя и цифровым кодом на его входе:

ООО.	.ООО
	.111
100.	.ООО
		-{1-2

REF

При включении ИС ЦАП К572ПА1 в биполярном режиме рекомендуется использовать ИС сдвоенного ОУ типа И0УД20 (два ОУ в одном корпусе ИС), у которого напряжение смещения нуля не превышает 5 мВ, а частота среза 550 кГц.

Принципиальная электрическая схема униполярного ЦАП в режиме преобразования код - напряжение с мощным выходным каскадом показана па рис. 2.5. С ее помощью можно сформировать задаваемое двоичным кодом
