Читальный зал -->  Применение микроэлектронных ЦАП

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 [ 41 ] 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105


OBI о 52

О S3

О St OBS

о vs от Ода

о от osm

Рис. 2.60. Типоная схема включения ИС ИДП К1и8Г1А2 работы с ТТЛ ЦИС

диияться через сопротивление 3 кОм с общей шиной (логический 0), а также оставаться иеподсоедниеинымн (логическая 1). Порядок подключения выводов микросхемы к источникам напряжений следующий: выводы 5, 6, 8,10 к общей шиие, вывод 2 к Vcc2, вывод 9 к Vccu вывод 4 к Ukef. Порядок отключения обратный.

В режиме ЭСЛ (рис. 2,61) инверсные входы ИС (выводы перечислены ранее) соединяются с источниками соответствующих сигналов либо ие используются. Неиспользуемые прямые входы ИС (выводы перечислены ранее) подключаются к шине источника питания Vcct через резистор с сопротивлением 45-50 кОм (логический 0). В режиме ЭСЛ напряжения питания на выводы ИС подаются и отключаются в той же последовательности, что и в режиме ТТЛ (напряжение Vccy при этом не учитывается).

Между выводами 2,4, 9 общей шиной рекомендуется подключение конденсаторов емкостью 0,1 мкФ.

Микросхема .К1И8ПА2 получила признание среди разработчиков телевизионной аппаратуры, которые используют ЦАП для преобразования полного и неполного телевизионных сигналов, а также сигналов яркости и цветности.

На ИС К1118ПА2 построен, например, ЦАП для цифровой обработки полного телевизионного сигнала, размах




о В1

о В2

ОВ8 О д7

ом от

ОВ1СА

О vm-

OBI OBI

о В2

-о из

>!

-OBS

-оъе

ОВ7

&

~ОВ8

-0 В9

ОВ18А

-озт

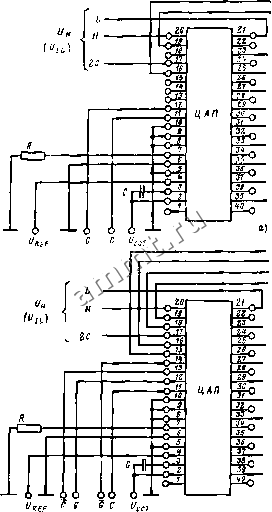

Рис. 2 61. Типовые схемы включения ИС ЦАП К1118ПА2 для с ЭСЛ ЦИС fa), в том числе в парафазном режиме (б)

работы

которого на выходе составляет 1,2 В [54]. Расхождение so времени сигналов яркости и цветности составляет ±15 ис, а коэффициент нелинейных искажений сигнала яркости не превышает 1,5 % прн тактовой частоте 16 МГц.



в составе принципиальной электрической схемы ЦАП микросхема КИ18ПА2 используется совместно с ЦИС серии К531 (К531КП11П), ИС ОУ (КР140УД5А) и набором дискретных элементов.

Глава 3 АЦП

ЗЛ. АЦП ПОСЛЕДОВАТЕЛЬНОГО ПРИБЛИЖЕНИЯ

3.1.1. МИКРОСХЕМЫ АЦП К572П81 И КР572П81

Полупроводниковые БИС 12-разрядиого микромощного АЦП типа К572ПВ1 (А, Б, В) и КР572ПБ1 (А, Б, В) являются универсальными многофуикциональнымн узлами для устройств аналогового ввода-вывода МП систем низкого н среднего быстродействия. Совместно с внешними КН или ОУ, ИОН, ГТИ микросхемы выполняют функции АЦП последовательных приближений с выводом параллельного двоичного кода через выходные каскады с тремя состояниями, а также умножающего ЦАП с параллельным и последовательным вводом информации.

Конструктивно БИС выполнены в двух вариантах герметичных корпусов; плоском металлокерамическом типа 4134,48-2 (К572ПВ1) н пластмассовом с двухрядным вертикальным расположением выводов типа 2123.40-2 (КР572ПВ1).

В состав БИС входят устройства для организации побайтового обмена информацией с 8-разрядиой шиной данных МП. В режиме АЦП существует возможность организации синхронной и циклической работы, произвольного уменьшения числа разрядов и вывода данных в последовательном коде. Изменение режимов работы производится коммутацией небольшого числа внешних выводов или про-, граммньтм путем с применением нескольких дополнительных ЦИС.
