записывается в сдвиговый регистр, информация с выхода которою поступает на вход ЦАП. После записи кода в регистр счетчик устанавливается в нуль, а код в регистре или напряжение иа выходе ЦАП сохраняется необходимое время до момента ноиого измерения. Описанный принцип преобразования реализован в устройстве [40] с применением цифровых ис серии К155, ИС ЦАП К572ПА1А и суммирующего ОУ ИС140УД7. Изменение напряжения на выходе преобразователя происходит скачкообразно. Диапазон преобразуемых временных интервалов составляет 1 -127 мкс при погрешности преобразования ±0,5 мкс, но может быть изменен за счет уменьшения или увеличения частоты генератора. Выходное напряжение ЦАП в данном случае

ORAf

KNK ittT + 1),

100 ~f5s6

0*158

J[0,1S

о, IS

Рис. 2 21. Принципиальная электрическая схема ИОН на основе ОУ К140УД7 и транзисторной пары КР159НТШ

}-0~158

0*15В

Рис. 2 22. Схема включения ЦАП К572ПА1 с суммирующим ОУ К544УД2 в составе АЦП

gxoSanu ЦД

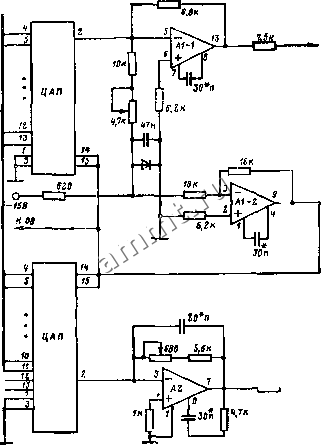

Рис 2 23. Включение ИС ЦАП К572ПА1 в узле преобразования спектрометрического модуля

где К - коэффициент передачи ЦАП; .V - число зафиксированных в счетчике импульсов; in - значение измеряемого временного интервала; Т-период следования импульсов задающего генератора.

Преобразователи временных интервалов в напряжение широко применяются также в системах регулирования при исследовании импульсных процессов малой длительности н большой скважности, переходных процессов и т. п,

На рис. 2.21 представлен вариант построения ИОН для

ис ЦАП К572ПА1 иа основе ИС ОУ К140УД7 (А2) н транзисторной пары КР159НТ1В (Al). Регулировка опорного напряжения ЦАП с верхним значением диапазона- 10,23 В производится резистором RL

Схема включения ИС К572ПА1 совместно с внешним суммирующим ОУ А на ИС К544УД2А показана на рис. 2.22. Резистор RI обеспечивает балансировку напряжения смещения нуля ОУ. С помощью конденсатора С1 корректируется значение времени установления по напряжению ЦАП. Значение емкости конденсатора С1 уточняется при настройке АЦП [41] и находится в пределах 10-30 пФ.

Несколько вариантов включения ИС ЦАП К572ПА1 предложены в узле цифро-анало! ового и аналого-цифрового преобразований спектрометрического модуля системы измерения и обработки информации [42] (рис. 2.23).

Микросхема двухкапальиого ОУ ИС К157УД2 используется здесь н как суммирующий усилитель А1-1 иа выходе ЦАП, и как основа А1-2 для ИОН. Если первая ИС К572ПА1 совместно с А1-1 образует ЦАП с выходом по напряжению, то вторая аналогичная ИС ЦАП с А1-2 А2 (ИС ОУ К574УД1А) и КН на ИС К521САЗА необходимы для построения АЦП последовательных приближений,

Опорное напряжение на ИС ЦАП К572ПА1 и ОУ i4 ИС К544УД1А формируется от источников ±15 В с помощью узла стабилизации, выполненного на основе дискретных элементов (рис. 2.24). Особенность подачи Uref на вход 15

о+15 в

+15В JJff

\ -150 Шк S,8ft\-

ff,8k

51 Ш

ZOO

Рис. 2 24 Схема формнрования модулируемого опорного напряжения д-тя ИС ЦАП К572ПД1
