(iKEfifM)

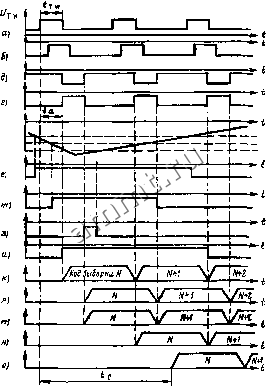

Рис. 3,18- Временные диаграммы работы БИС АЦП КП07ПВ1: а - тактовые нчпульсы; б - тактовые импульсы на выходе среобраэователя уровня, в, г -парафазяые таитовые имнульсы на выходах си11!1роннз)1р>юшнх буфсрныл каскадов; с?-входной аналоговыя сигнал и >ровни тюрного напряжения на выходах делителей-входов (Л-Ц-го, ,V го. (.V+1) го КН соотвегствеа-ио; -уровни напряжения на выходах (,V-I) го, iV-ro. (\ + 1)-го КН соот-вететвеино; м -уроиень напряжения на логические входах дешифратора; к - выходной код дешифратора 31 Х5; л - код на логических выходах буферного регистра; л - выходной код дешифратора lOxiJ; к - код на выходе логических схем управления Исключающее ИЛИ>; о -выходной код АЦП

йость. Корректировка иелииейиости в пределах ±0,5 MP (16 мВ) осуществляется при подключении вывода 12 к выводам 16 или 9 в зависимости от ее знака.

Калибровка БИС производится изменением опорных напряжений UnEFi и UnEF2 на входэх делителя.

Расчетные значения апертурного времени fa составляют не более 10-15 не и у различных экземпляра БИС могут



-1-т-

-30 0 so SO r. c

1 1

-~0,Z3Z

-10 e 18 zo 30 40 so so n

-o,m

-0,00

1 1 1 1 1 t 1 1

АЛ,МР



25 -

2ZZZZZX

Рис. 319. Типовые зависимости

абсолютной погрешности преобразования в конечной точке шяалы (а), нелинейности (б), дифференциальной нелинейности fe), времени преобразования (г), частоты преобразования (д) БИС АЦП

К1107ПВ1 от температуры окружаюшей среды (заштрихованы участки неустойчивой работы БИС АЦП)

не совпадать. Апертурная неопределенность (случайные изменения ?а) пренебрежимо мала и не превышает нескольких десятков пнкосекунд.

Амплитудные значения напряжоння пульсаций источников питания не должны превышать 60 мВ.

На рнс. 3.19, 3,20 показаны типовые зависимости параметров преобразователя от изменений напряжения питания, температуры окружающей среды. Типовые зиачення входной емкости БИС составляет 50 пФ, а максимальное 100 пФ.

Порядок подключения к БИС источников питания н сигналов произвольный.

Прн эксплуатации микросхем необходимо предусмотреть разделение выводов 5, 43 и , 14 БИС с соедннеинем нх только в одной точке-на зажиме ясточника напряжения питания. К выводам 8, 39 и 24, 37, 38 микросхемы (Ucci и Uccu) рекомендуется подключение конденсаторов с емкостями 10 и 0,1 мкФ соответственно, к выводам опорного напряжения 9 п 16 {Urefi и ИкЕгг) -конденсаторов емкостью 10 мкФ,



~B,3SBS -

-o.os

- D.D7

Ucci, ОгаЛ -SS


-5,4

-o.os

-B,08

£гг, MP


Рис 3 20 Типовые зависимости нелинейности [а, в), дифференциальной нелинейности (б, г) тока смешенич нуля на в\оде [д) и абсолютной погрешности преобразования в конечной точке шкали (е) АЦП КП07ПБ1 от напряжений источников питания

Значения собственной резонансной частоты микросхем находятся в пределах от 8,5 до 20 кГц. Логические уровни управляющих сигналов (тактового и управления видом вЫ ходного кода) соответствуют логическим уровням ТТЛ схем. Мощность потребления БИС не превышает 1 Вт.

Типовые схемы включения БИС КП07ПВ1 показаны иа рнс. 3.21 (с подачей опорных напряжений для балансировки bps и f o потенциометрами R1 н R4) и рис. 3,22 (с аналогичными балансировками потенциометрами RS и R4).

В буферном каскаде А1 могут цспользоваться любые ОУ, способные обеспечить требуемую полосу пропускания БИС и скорость нарастания выходного напряжения прн заданном коэффициенте усиления. Следует учесть, что разность входных токов и напряжение смещения нуля ОУ суммируются с соответствующими погрешностями АЦП.

В качестве буферного ОУ и А! в схеме на рис. 3.21 применена ИС КМ0УД6А, Она же используется и для построения ИОН (/12), Необходимые уровни электрических токов и напряжений в схеме задаются включением транзисторной сборки 125НТ1 (т, VT2), стабилитронов 2CU3 {VDl, VD2) и Д818Е {VD3).

В буферном каскаде А1 схемы на рис. 3.22 может быть использована ИС ОУ К574УД1А. Источник опорного напряжения выполняется на основе ИС ОУ К153УД5А {А2). Co-
