Рис. 2.31- Схема устройства управления пером по оси X двухкоординат-яого графопостроителя (унравленне пером по оси У осуществляется с помощью второго такого же устройства)

ОУ К553УД1А Л включен в режиме с плавно регулируемым коэффициентом усиления (рнс. 2.31). В описываемом устройстве минимальная длина пере.мещения пера по осям X и Y выбрана равной 0,3 мм. Управление по входу ЦАП осуществляется !0-разрядным цифровым кодом от регистра текущего адреса пера по осям (ИС серии 155).

Применение БИС К572ПА2 позволяет реализовать несколько алгоритмов движения пера и вариантов представления графической информации. Точки графика могут соединяться сплошной линией либо отмечаться кружком. Возможно нанесение на графике символьной информации. В схеме на рис. 2.31 использованы защитные диоды VD1- VD3 типа КД503, стабилитрон VD4 типа 2C2I5, реле Р (РЭС55).

На рнс. 2.32 показана схема включения ЦАП К572ПА2 совместно с ИС двухканалыюго ОУ типа К140УД20. Усилитель одного из каналов А1-1 (ИС К140УД20) обеспечивает работу ЦАП в режиме с выходом по иапряжеиик?. На основе ОУ второго канала AJ-2 и ЦИС К555ТМ2 {D1) построен ИОН со схемой управления полярностью Uref.

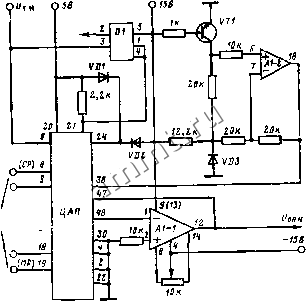

Phc. 2.32. Принципиальная электрическая схема включения БИС ЦАП Ка72ПЛ2 с двухканальным СУ на ИС К140УД20

В ЦАП К572ПА2 входное кодовое слово, несущее информацию о модуле числа и его знаке, преобразуется а аналоговое напряжение iiov на выходе 12 At-1, причем знак Vorn зависит от знака управляемого Vp на входе 38 ЦАП. Знаковый (старщий в слове) разряд организуется с помощью £)-триггера К555ТМ2. Сигналам логические 1 и О иа его выходе будут соответствовать значения Vorn, равные -10 и +10 В. В качестве /-триггера могут использоваться ЦИС н других серий. В схему на рис. 2.32 включены также транзистор VT1 типа КТ315Е, диоды VDi и VD2 типа КД503, стабилитрон VD3 типа КС210,

В составе рассмотренной схемы ЦАП К572ПА2 может эффективно прн.меияться в устройствах ввода-вывода МП и микроэвм Подобное устройство используется в типовом одноплатном контроллере управления приводом системы с числовым программным управлением па базе микроЭВД1 Электроника МС 1201.01 [45]. Цифровая информация в ием поступает на вход ЦАП с магистральной щииы (вы-

Стрв О

16 о-

(5о-

?i.Q-

1У0-

И,АП1

3,1 к +S8

~1SB

7,5к

.*15В ЗЗк -1SS

о-ср-О

1,5 н

JzZitA П f\J[08n

+ 56 О-С

1/оя=Т0В О-

f,2f г.7к

Рис 2 33 Принципиальная электрическая схема совместного включения БИС ЦАП К572ПА2 н К594ПА1

ходы умощиителей иа БИС К589АП16), а аналоговое выходное напряжение Uorm подается на согласующие каскады схемы обработки сигналов от фотонмпульсного датчика (БИС К1801ВП1).

В [46] предложен вариант построения иа БИС К572ПА2А и ИС К594ПА1 (оиа будет рассмотрена ниже) 16-разрядиого ЦАП, в котором два 12-разрядиых преобразователя включены последовательно (рис. 2.33). Динами-,
