рицы R-2R размещены в объеме и на поверхности двух различных кристаллов.

Метод преобразования в БИС К572ПА2 и КР572ПА2 предполагает суммирование всех разрядных токов, взвешенных по двоичному закону и пропорциональных значению опорного напряжеиня на входе 38(27) в соответствии с заданным значением двоичного кода на цифровых входах ЦАП.

Значения токов на выходах БИС 48(31) и 2(32) соответственно определяются из выражений

где /?,.в=3() кОи.

Основные э.-.екгрические параметры при температуре окружающей среды 25±:10Х

Не менее Не Солее

Число разрядов Ь......... 12 -

Дифференциальная нелинейность Sld, %:

К572Г1А2А (КР572ПА2А)...... -0,025 0.025

К572ПА2Б (КР572ПА2Б)...... -0.05 0,05

Ко72ПА2В {КР572ПА2В) .... -0,1 0,1

Абсолютная погрешность преобразования в

конечной топке шкалы бр MP ...... -20 20

Время установления выходного тока ttt, мкс - 15

Токи потребления / 1. Uei, мА . , . . . - 2

На рис. 2.27 и 2.28 представлены типовые зависимости основных параметров БИС ЦАП от воздействия измене* ния температуры окружающей среды и напряжений источника питания.

Преобразователь рассчитан на работу от двух источников питания f/fc ]-5 В=ь5 % и Lcc2~l5 BiS % при опорном напряжении t/ff£jf=10,24 В+20 мВ. Наличие отдельного вывода для питания входных усилителей-инверторов от источника +5В±5% позволяет подключить его к ТТЛ схемам без дополнительных резисторов. Точность преобразования при этом ие ухудшается.

Микросхемы К572ПА2 и КР572ПА2 допускают эксплуатацию прн изменении напряжений источников питании Vct\ от 4,7 В до 17 В, Ucc2 от 12 до 17 В, опорного напряжения Uref в диапазоне ±22,5 В, Но при этом не

1 1 1
	S8 Г °С

Рис. 2.27, Типовые зависимости дифференциалыюй нелинейности {а, в) и абсолютной погрешностн преобразования в конечной точке шкалы {б, г) БИС ЦАП К572ПА2 от напряжения источника питания и температуры окружающей среды

0,4 0,8 f,z j,s г,о г,ч

<fO 60

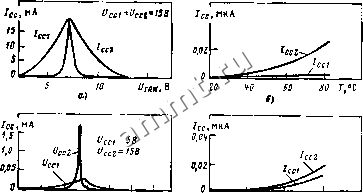

Рис. 2.28. Типовые зависимости токов потребления БИС ЦАП К572ПА2 от напряжения иа цифровых вводах (а, б) и температуры окружаюшей среды (в, е)

гарантируются нормы на электрические параметры и необходимо выполнение условия UccxVca, а О/нОссь

Облегченный режим эксплуатации БИС К572ПА2 (КР572ПА2) обеспечивается при Ucc\ = b В±5 %, Vcc2 = -=15 В+5 7о. UREF=m В+1 %.

Типовые значения дополнительных электрических паранстров

Ток утечки на выходе /оьк, нА, не более ...... 50

Входной ток высокого уровня /ш. мкА, не более . , . . !

Выходной ток смещения нуля /оо. нА, ие более..... 30

Выходной ток /одк, мА, не более.......... 0,82

Температурные коэффициенты а6к> и cc6ld, не более 2Ю-

Выходная емкость при коде 11 .11 Со, пФ...... 270

Выходная емкость при коде 00...00 Со, пФ...... 70

При работе с ЦАП К572ПА2 и КР572ПА2 необходимо соблюдать правила подачи электричесьих режимов и меры защиты, рекомендованные для ЦАП К572ПА1. Источник Ucd должен подключаться после включения источника Ucc2- Не допускается даже кратковременное превыщепие зиачеиня Ucei иад Ucczj а также превыщение напряжений на цифровых входах ЦАП иад иапряжевием Ucci. Рско- мендуемая схема защиты БИС от неправильной подачи напряжений питания приведена на рис. 2.29. Та.м же показан вариант включения дополнительных резисторов R1 и R2 для регулирования коэффициента преобразования в небольших пределах,

Незадействоваиные цифровые входы должны соединяться с выводом 22(9). На выводы 2{32) и 48{3t) не допускается подавать напряжение менее -100 мВ и более ссг- Не рекомендуется также подача на выводы БИС напряжения менее О и более Ucc2> кроме выводов 2{32) 38(27), 47(28) и 48(32).

Далее для упрощения изложения материала будет рассматриваться только БИС К572ПА2. Переход иа нумерацию выводов для БИС КР572ПА2 легко осуществим.

Параметры внешнего ОУ при включении БИС К572ПА2 в режиме цифрового потенциометра иа рис, 2.29 подбираются такими, чтобы не ухудшать точность и скорость преобразовании ЦАП. Для сохранения точности преобразования выбираются ОУ с напряжением смещения нуля ие более 0,5 MP (1,25 мВ), например ИС ОУ К153УД5. Если требуется достижение максимального быстродейст-

Рнс 2 29 С:ема включения БИС ЦАП К572ПА2 с элементами зашиты от неправильной подачи напряжений питания
