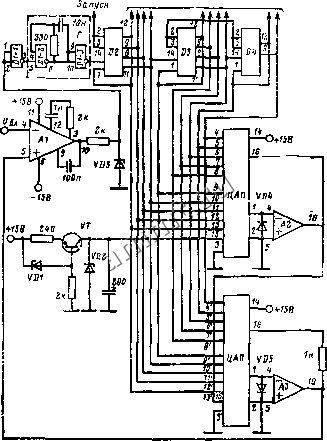

Puc 2 16 Схема функционального преобразователя для извлечения квадратного корня

ние. В результате сравнения на выходе Л/ появится сигнал логической /, останавлнваюшнй работу генератора. Число импульсов, зафиксированное в счетчике и выраженное в выходном двоичном коде, пропорционально корню квадратному от значения входного сигнала. Для преобразования напряжения отрицательной полярности знак опорного напряжения у первого ЦАП н полярность диодов VD4 и VD5 {КД521А) изменяются на противоположный.



UuppiiSire слвЬо

Зчпась

Уста.ноЬка.

ППЗУ

<>ис. 2 17. Структурная схема устройства логарифмирования

С ПОМОЩЬЮ простого устройства, структурная схема которого приводится на рис. 2.17, реализуются функции логарифмирования двоичных чисел и представления результата в аналоговой форме. Логарифмирующие устройства используются в многоканальных анализаторах спектра в целях расширения динамического диапазона измерений.

Мантисса логарифма определяется из значений нескольких старших разрядов двоичного числа по алгоритму, хранимому в ППЗУ [36]. По сигналу блокируется генератор Г, двоичное число записывается в регистр сдвига РгС, в 4-разрядном счетчике Сч устанавливается число 15. По окончании сигнала Запись генератор разблокируется, и каждым его импульсом содержимое регистра сдвигается в сторону старших разрядов, а из счетчика вычитается 1. Работа генератора прекращается после появления в старшем, 16-м разряде регистра логической 1 или обнуления счетчика.

В счетчике находится код старшего разряда, содержащего логическую 1 (характеристику логарифма), который подается на старшие разряды ЦАП с 7-го по 10-й (выводы с 4 по 7 ИС К572ПА1). Разряды с 15-го по И-й регистры подаются на адресные входы ППЗУ (выводы с 10 по 14 ИС К155РЕЗ) с организацией 32X8 (256 бит). Выходное 6-разрядное слово ППЗУ содержит приближенные значения Мантиссы логарифма н подается на младшие с 1-го по 6-й разряды ЦАП (выводы с 8 по 13 ИС К572ПА1). Суммарная погрешность логарифмирования не превышает 0,17 %



значеиня выходного тока. При реализации устройства на элементах KI55 серии можно рекомендовать нспопьзовать в качестве регистра сдвига две ИС К155ИР13 или четыре ИС К155ИР1, а счетчика -ИС К155ИЕ7, К155ИЕ5.

При создании различного рода радиотехнических систем возникает необходимость в формировании дискретных сигналов конечной длительности с произвольным законом изменения амплитуды н фазы колебаний. В общем случае сигнал может быть представлен как

А [i) cos !w / - ф (/)) = Ac [t] cos i Л- A Ц) sin щ i,

где A{t), Ac{t), A{t) - изменяющиеся во времени амплитуды сигнала и его косинусной и синусной составляющих; ф(0 - фаза сигнала; о>о - средняя частота высокочастотного сигнала.

Очевидно, что при реализации устройств формирования сигналов с амплитудной и фазовой ыодуляиией микросхемы умножающих ЦАП незаменимы.

С подачей на их входы опорного напряжения гармонических колебаний по закону cosw/ и sin со? осуществляется операция умножения этих колебаний на заданные цифровым кодом значения напряжений. Именно эта идея и заложена в основу работы устройства [37], в котором микросхемы ЦАП К572ПА1 применяются в режиме четырехквадрантного умножения совместно с ОУ А (К574УД1) (рис. 2.18).

В электрические программируемые ПЗУ КР556Р Г4 с информационной емкостью 1024 бит записываются 8-раз-рядиые кодовые слова в дополнительном коде с ииверти-роваииыч знаковым разрядом Они соответствуют выборочным значениям амплитуды A({t) и A{t). Четыре старших разряда записываются в ППЗУ D2, а четыре младших- в ППЗУ DS. С выходов ППЗУ 8-разрядное слово записывается на вход ЦАП (К572ПА1). Считыванием информации управляет счетчик D1 (ИС 133ИЕ5 или К155ИЕ5ь иа вход 14 которого поступают импульсы с частотой /д. Преобразование последовательности кодовых слов в колебания с непрерывной амплитудой и фазой обеспечивается подключением на выходе ЦАП восстанавливающего полосового фильтра.

Эффективно применяется ИС ЦАП К572ПА1 в узлах радиоспектрометров, способствующих использованию метода электронного парамагнитного резонанса в различных
