vex N.

о Старши/f разряды



Ацпг

tluippeSea

разряди

6 /

Рис 3.25 Функциональная злектрнгеская схема параллельно-последовательного включения БИС АЦП КИ07ПВ1:

СС - схема синхронизации

поминть, что наращивание числа разрядов устройства преобразования неизбежно ведет к его усложнению и снижению быстродействия. Например, увеличение числа разрядов АЦП до 10 даже но более эффективной параллельно-последовательной схеме включения БИС (рис. 3.25) приводит к снижению максимальной частоты преобразования до 5 МГц (?с~200нс).

Рассмотрим работу схемы АЦП иа рис. 3.25. Входной аналоговый сигнал через УВХ поступает иа первый ЛЦП1, с выхода которого в цифровом эквиваленте получают шесть старших разрядов преобразования.

Кодовая комбинация поступает на вход ЦАП, число разрядов которого не менее 10-12, Выходной сигнал ЦАП сравнивается в усилителе разности ОУ с входным аналоговым сигналом, а результат сравнения преобразуется ЛЦП2 для полупсиия четырех младших разрядов кода. Цифровая информация из шести старших и четырех младших разрядов кода 3 дальнейшем объединяется на цифровом сумматоре или на шине данных МП. Для обеспечения максимального быстродействия 10-разрядного устройства АЦП в нем ис-



пользуются ЦАП и усилитель ОУ, сумма времен установления которых не превышает 100 нс.

Из сказанного выше следует, что при сопряжении микросхем АЦП с реальными источниками сигналов необходимо использовать буферные усилители (для обеспечения работы БИС на большую емкостную нагрузку и малое полное сопротивление), инверторы и устройства согласования уровней входного напряжения (положительной полярности или в диапазоне ±1 В). Однако эти меры не всегда достаточны для минимизации результирующей погрешности преобразования АЦП, а регулировки с помощью Uref нередко становятся источником дополнительной погрешности, эквивалентной Uio и 6fs.

Эффективное сопряжение БИС АЦП с входными устройствами и источниками сигналов может быть обеспечено методами автоматической коррекции с>ть которых заключается в периодической коадмутацнн на вход АЦП нормирующих сигналов Uh управления входными характеристиками преобразователя по ЦОС с помощью цифрового кода, фиксировании откорректированного параметра по достижении на выходе АЦП кода: Nn-kUn, где А - масштаб.чы? коэффициент; Ли - значение кода, эквивалентное напряжению и .

Работа АЦП с разнополярными входыми сигналами требует организации нх автоматического смещения, что достигается подачей на вход БИС Vn, эквивалентного нулевому потенциалу нлк другому оговоренному уровню напряжения (для преобразовате.1ей во входных трактах приемных устройств, например, это может быть напряжение Va=Uq - закрытого приемника). Значению V я в этом случае соответствует цифровой код на выходе АЦП 10...00 (середина характеристики преобразования). Управление смещением входного сигнала осуществляется по контуру следящей системы, замкнутой па период коррекции (рнс. 3.26),

В течение периода коррекции Т& на входы сумматора 2, выполненного иа основе ОУ, поступают напряжения Ux и Un (или Un±.Ucsi). Кодовая комбинация с выхода АЦП дешифруется. Сигнал дешифратора ДШ через коммутатор К управляет процессом формирования напряжения смещения /7г.м необходимой полярности в элементе аналоговой Памяти АП. Погрешность формпровання Uj* определяется Дниамическимн свойствами следящей системы, точностью

Способ автоматической коррекции погрешности БИС АЦП разработан инженером Л, Г. Ходаковым.



Рис. 326. Ф>нкциональная электрическая схема автоматической коррек< ции для сопряжения БИС АЦП КИ07ПВ1 с внешними устройствами

поддержания напряжения в АП, разрешающей способностью АЦП. По завершении процесса корректировки дш вырабатывают сигнал на размыкание элементов коммутатора, а в АП до следующего периода коррекции сохраняетси текущее значения Vc.

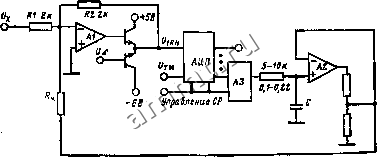

Техническая реализация методов автоматической коррекции АЦП сравнительно проста. Схема включения БИС АЦП КИ07ПВ1 в режиме периодической автокоррекции смещения показана на рнс. 3.27. Она обеспечивает преобразование биполярного сигнала в диапазоне dzUREpf, т. е. ±1 Б с одновременной компенсацией смещения нуля и его дрейфа в цепях источника входного сигнала, согласующего ОУ и собственно АЦП.

Б соответствии с принципами автокоррекцин, изложенными выше, в интервале 7к аналоговый коммутатор A3 (на-


Рис 327. Включение БИС АЦП ки07ПВ1 в схеме с периодической автокоррекцией смещения нуля
