пример, КМОП ИС 590КН2) подключает выход старшего разряда АЦП к цепи заряда (разряда) накопительного конденсатора С, напряжение которого Uc через согласующий усилитель А2 (ИС ОУ К574УД1, 140УД8) и сопротивление коррекции Rk воздействует иа вход усилителя Л/ (ИС ОУ К574УД1, 544УД2, 154УД4), чем обеспечивается смещение U. Тогда напряжение на входе АЦП определяется из соотношения UjR.w - -~ikiUcN-\-k2Uc), где t/см- напряжение смещения нуля; k:=R2/Ri - коэффициент передачи по цепи сигнала: 2=-2/-к - коэффициент иереда-чн по цепи коррекции.

Процессы заряда или разряда накопительного конденсатора С управляются с выхода старшего разряда АЦП (вывод 45) сигналами погической I при UiRN-\-Ucft\ > >UREr!2 или логического О при /fiv+см < t/WS. Из-меиеиие логического состояния CP преобразователя осуществляется подачей цифрового кода н;- :шводы 44 и 48 БИС. Таким образом, происходит автоматическая привязка нулевого входного сигнала к средней точке характеристики преобразования АЦП. Действительно, если в режиме коррекции y}RN>\UitEF(2\, то возникает необходимость уменьшения амплитудного значения входного сигнала АЦП, что достигается сменой в CP логической I иа логический О и подключением конденсатора С к цепи разряда. Подобная операция позволяет использовать БИС АЦП КИ07ПВ1 в биполярном режиме работы (t RAr = zfcl В).

Коррекция смещения нуля на входе АЦП проводится и в униполярном режиме. Для этого цифровой код с выхода БИС Ки07ПВ1 подастся иа входы дешифратора (например, ИС К155ЛА2) с инвентироваиным выходом (см. рнс. 3.26). Тогда прн 6;rv0 на выходе дешифратора установится логический О, а при tZ/vO - логическая 1. В первом случае конденсатор С разряжается, уменьшая амплитуду входного сигнала АЦП, во втором подключается в цепь заряда.

Параллельные АЦП Ки07ПВ1, обладающие высоким быстродействием и возможностью расширения выполняемых функций с помощью внешних средств, применяются в различных приборах, реализующих цифровые методы обработки информации в телевидении, а именно: в кадровых синхронизаторах, преобразователях стандартов, корректорах временных и линейных искажений, блоках видеоэффектов, устройствах ввода-вызода в ЭВМ и др.

Существующие телевизионные приемники в качестве

Код dtiiepa /

Рис 328 Функциональная электрическая схема цифрового корректора для телевизионного приемника на БИС АЦП К1107ПВ1

преобразователя электрического сигнала в изображение используют кинескоп, обутадающий значительной нелинейностью вольт-яр костной характеристики, пропорциональной значению W, где U - напряжение видеосигнала, а у - коэффициент, равный 2-3,5 [59].

Для компенсации нелинейности по у применяется цифровой -корректор, функциональная электрическая схема которого показана на рис. 3 28, а принципиальная электрическая - на рис. 3.29.

Видеосигнал через схему управляемой фиксации (СУФ) и буферный повторитель (БП) поступает в АЦП, выход которого соединен с ППЗУ (рис. 3 28). Причем каждое новое кодовое с-юво с АЦП является адресом соответствующей ячейки ППЗУ, в которую предварительно записано откорректированное значение сигнала.

Схема фиксации уровня, через которую поступает видеосигнал, выполнена на конденсаторе С/, резисторе Rl и аналоговом ключе А4 (ИС I90KT1). Она управляется сложным синхросигналом, полученным с выхода формирователя импульсов фиксации (ФИФ) на D1 и D2 (ИС 155ЛАЗ) и транзисторе VT1 (2К326Б). С выхода СУФ видеосигнал подается иа БП А1 а ограничитель A3 (оба иа ИС 154УДЗ) с диодами VD3, VD6 (2Д509А), который обрезает отрицательную составляющую сигнала в силу специфики работы БИС АЦП К1107ПВ1.

Микросхема АЦП защищена от бросков напряжения при включении и перегрузок по входу ограничителями VD2, VD4, VD7, VD8 (2Д509А). Уровень Uref АЦП формируется на А2 (ИС 153УД2) и стабилитроне VD1 (Д818Е). С выхода ВИС КИ07ПВ1 6-разрядный код видеосигнала поступает на входы с 5 по 5 ППЗУ D3 (КР556РТ5). По входам 1, 2, 23 ППЗУ подается код выбора у. С выходов ППЗУ получают откорректированное по 7 значение цифрового видео-

Санхрв- I импульен д-

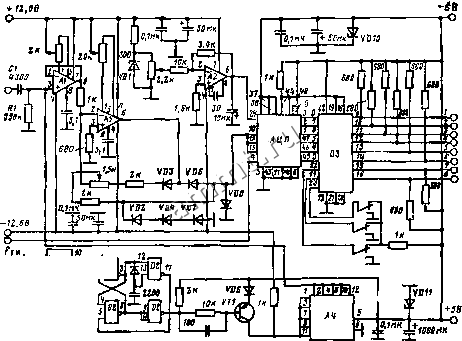

Ряс 3 29 Прирципиальвая электрическая схема цифрового корректора нелинейности 80л1 т-яркоегной характери стики кинескопов
