мами 15 В±5%. При любом Ucc2 напряжение высокого уровня на входе сравнения не должно быть менее 10 В.

Предельно допустимые и предельные значения электрических режимов эксплуатации

Предельно -опуапитле Поедельние

	Не менее	Не более	Не менее	Не более
Опорное напряжение
Vbbf, в........	- 10,29	10.29
Входное напряжение вы-
сокого уровня ViB, В . ,	-2,4	5,25
Входное напряжение низ-
soro уровня Uil, В , . .
Напряжение высокого
уровня на входе сравнения		15,75
и входе Цикл Usa к, в . ,
Выходной ток высокого
уровня /он, мА . . , ,		0,04		0,04; 1*
Входной ток низкого
				0,4; 3*
При соС;!Юдеяин условия t		Св импульсном	режиме).

При работе с микросхемой необ.чоднмо соблюдать правила подачи электрических режимов, постановки на плату н меры защиты, рекомендованные для микросхем К572ПА1 и К572ПА2.

Работа БИС в режиме АЦП проходит в соответствии

с хорошо известным принципом последовательного приближения с программируемым сдвигом. Временная диаграмма ЛЦП приведена на рис. 3.4. Преобразование осуществляется за 12 рабочих тактов, каждый нз которых по длительности равен двум импульсам ГТИ. Вспомогательный такт используется для формирования сигнала Конец преобразова ния. По этому сигналу происходит считывание цифровой информации.

В циклическом режиме работы за периодом считывания следует период возврата АЦП в исходное состояние (сброса) по сигналу с вывода 22 [Цикл],

Типовые схемы включения микросхемы К572ПВ1 в режиме 12-разрядного АЦП приведены на рис. 3.5 и 3.6. В АЦП по схеме рис. 3,5 между выходом ЦАП и входом КН А.2 применен буферный ОУ А1 для достижения максимальной точности н стабильности статических параметров преобразования. В АЦП на схеме рнс. 3.6 КН работает в режиме сравнения токов, что позволяет достичь максимального быстродействия. Типовое время преобразования

Ионац лрвоВра-звваная

Прее5разв$ание iW такт\Ъашш\Г-А}2ктвт

у т

>

ьгьгглпп-ги

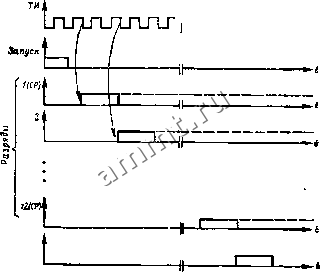

Рнс. 3 4. Временная диаграмма работы БИС К572ПВ1 в режиме АЦП

составляет 110 мкс. Включение резисторов /?/2 или 2R в цепь обратной связи ОУ (для схемы иа рис. 3.5) или на входе компаратора Л (для схемы на рнс. 3.6) обеспечивает изменение Uirh от 0,5 до 2 Ukef соответственно. Полярность диапазона входного напряжения может быть любой и устанавливается выбором полярности Uref-

Число разрядов преобразования может быть уменьшено до произвольного путем подачи на вход 27 повторного сигнала Запуск по окончании {п-\- 1)-го такта. Соединение выводов 22 н 28 переводит схему из синхронного режима работы в циклический, прн этом на вход 27 подается логический 0.

Работа БИС в режиме ЦАП возможна в нескольких вариантах. Типовая схема включения в режиме ЦАП с параллельным вводом информации приведена иа рис. 3.7. С поступлением на вывод 17 логической 1 сдвигающий регистр переводится в режим буферного регистра. Запись информации в буферный регистр и регистр ЦАП производится подачей на вывод 25 сдвоенного импульса прн иалнчнн логн-

30] w

: JI

Рис. 3 5 Типовая схема включения БИС К57ЯПВ] в режиме АЦП Ш - И С ОУ типов К574УД1, К544УД1, К140УДИ; Л2-ИС КН типа К521САЗ)

Рнс 3 б. Типовая схема включения БИС К572ПВ1 в режиме АЦП (А - ИС КН типа К521САЗ)

ческого О на выводе 27. Минимальная длительность пары тактовых импульсов 5 мкс. Стирание ипформацни в регистре последовательных приближений осуществляется подачей иа вывод 27 логической 1, а ее започииание в режиме ЦАП происходит прн поступлении такого же сигнала на вывод 29.

Для ввода данных в последовательном коде соответствующий 12-разрядиый код подается на вход /, начиная с MP, синхронно с парами тактовых импульсов.

Типовые значения ряда дополнительных электрических параметров БИС К572ПВ1 таковы: выходной ток по аналоговому выходу /о = 1 мА (прн 6дяр = 10 в и коде II... И); входной ток по выводам управления /;=1 мкА; температурный коэффициент нелинейности в режиме ЦАП аб = =0,5-10-* 1ГС; температурный коэффициент дифференциальной нелинейности az.D=l-10 1ГС; температурный коэффициент абсолютной погрещностн преобразоваиня в конечной точке щкалы в режиме ЦАП абр-5-10 1ЛС.

В табл. 3.1 приведена информация о порядке управления БИС К572ПВ1 при работе в различных режимах.

Наличие специальных резисторов 0,25?; 0.5/? и 2/? в БИС К572ПВ1 и возможность работы как в режиме АЦП, так
