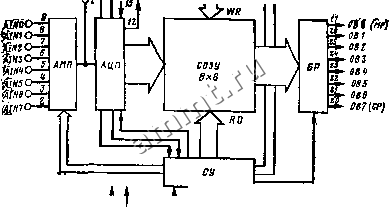

Читальный зал --> Применение микроэлектронных ЦАП через ЦАПЗ (второй ПНЧ ИС КРИ08ПП1) в виде световых импульсов от VD4 поступает на измеритель температуры и отображается в цифровом виде на полупроводниковом индикаторе. Узел индикации устройства более под. робно рассмотрен в § 4.1. Точностные и динамические параметры ИС КРП08ПП1 обеспечили в устройстве [80] возможность нагрева н контроля температуры тигля до 800 X при скорости ее изменения 70°С/мин и стабильности от ±0,3 до ±0,5 °С. Глава 5 Микроэлектронные системы сбора и обработки данных 5.1. МИКРОЭЛЕКТРОННЫЕ СИСТЕМЫ СБОРА ДАННЫХ [МИКРОСХЕМА К573ПВ41 Достижения в области развития мнкроэлекчроиных ЦАП и АЦП позволяют создавать на их основе сложные многофункциональные, высоконадежные, прецизионные преобразовательные системы, широко используемые при цифровой обработке сигналов. Перспективными с этой точки зрения представляются разработки БИС н СБИС систем сбора, обработки н распределения данных, предназначенных для нормализации сигнала, преобразования его в цифровую форму, ввода данных в МП или микроЭВМ, нх обработки и представления в восстановленном виде. Структурные схемы перечисленных видов систем на уровне узлов и блоков РЭА, а также выполняемые ими функции рассматривались в [4]. За последние годы создано несколько типов полупроводниковых СБИС преобразовательных систем серий К572, К1813. Микросхема К572ПВ4 аналого-цифровой системы (АЦС) сбора данных предназначена для преобразования аналоговых сигналов, поступающих по восьми параллельным каналам, в цифровой код с последующим его хранением в ОЗУ и считыванием во внешний МП в режиме прямого доступа к памяти. Микросхема АЦС К572ПВ4 нзготов-  В8\ П 13\J8\ CS ALE AO A1 AZ ис. 5 I. Укрупненная функциональная электрическая схема СБИС АЦС [572ПВ4 , леиа по КМОП технологии н размещена в герметичной пластмассовом илн металлокерамическом 28-выводном корпусе типа 2121.28-6 с вертикальным двухсторонним расположением выводов [81]. Система сбора данных обеспечивает непосредственное сопряжение с МП, имеющими как раздельные, так и общие щины адреса и данных. Управление К572ПВ4 осуществляется от МП логическими сигналами ТТЛ и КМОП уровней. Режим прямого доступа к памяти реализуется в соответствии с алгоритмом последовательной обработки аналоговых сигналов по восьми независимым входам. Укрупненная функщюиальная электрическая схема АЦС К572ПВ4 показана на рис. 5.1. В ее состав входят аналоговый мультиплексор АМП для последовательного переключения восьми аналоговых каналов, АЦП, статическое ОЗУ (СОЗУ) объемом 64 бита (организация 8X8) для хранения результатов преобразования по каждому из каналов, выходной буферный регистр БР с тремя логическими состояниями, схема управления СУ с последовательным опросом каналов, фиксацией адреса, записью и считыванием информации. Нумерация и назначение выводов микросхемы: / - вы- ход мультиплексора ВО; 2-9 - входы мультиплексора О {AJN7) -7 {AINO)\ / - опорное напряжение Urefu - опорное напряжение Vrefz-, 12 - выбор канала и начало преобразоваиия 57ЛГ; /5 -вход управления считыванием данных ОЗУ CS; 14 - общий вывод 0; 15 - вход тактовых импульсов CLK\ 16 - вход управления при обращении к ОЗУ ALE] 77-/9 -адресные входы А0-А2\ 5 - цнф. ровой выход 8 (CP) (0В7); 2i-26 - цифровые выходы 7 (ОВ6)-2 {0В1) \ 27 -цифровой выход / (MP) (ОНО); 2Й - иапряженне источника питания Ucc- Основные электрические параметры БИС К572ПВ4 при температуре окружающей среды 25±0х Не менее Не более Число разрядов Ь , 8 - Число каналов п........ 8 - Нелинейность вь, MP........ -0,5 - 0,5 Дифференциальная нелинейность бьо, MP............. -0,5 0,5 Абсолютная погрешность преобразования в конечной точке шкалы б*-*, MP .... -I I Наприжение смещения нуля на входе и,о, мВ............. -30 30 Максимальная частота преобразования и, МГц.............. 1,6 - 6 Ток потребления lee, мкА...... - 400 Выходное напряжение высокого уровня Uoh, в.............. 4,25 - Выходное напряжение низкого уровня Vol, в............. - 0,4 Предельно допустимые значения электрических режимов эксплуатации Не менее Не более Напряжение источника питания Ucc, В 4,75 5,25 Опорные напряжения Vrefi (Urefs), В 0/(-2,5) 2,5/(0) Диапазон входных напряжений Uirn, в -2,5 2,5 Входное напряжение высокого уровня Ujh, в.............. 3,6 t;f-0,1 Входное напряжение низкого уровня и,1.. В.............. О 0,4 , Частота преобразования fe, МГц ... О 2,5 Здесь значения ( =2,5 В и -2,5 В приведены для сочетания Urefi~0, Uref2=-2,5 В и £/дер-2,5 В, В предельном режиме эксплуатации 4,5 Bf/cc6,5 В, 0B<f7 £fi<2,5B, -2,5В<£/дЕК2<0. В, 6/jRjv==zh2,6 В,
