нечном быстродействии вычислительных средств расстояние до источника сигнала (места разгерметизации) определяется довольно точно и правильно классифицируется дефект.

Определителем обслуживается несколько идентичных каналов обнаружения и локализации повреждений. В каждом из них включено по шесть СБИС КМ1813ВЕ1, СОЗУ которых образуют память определителя. Сигналы с датчи-

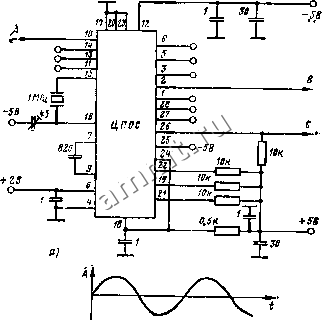

Рис 5 7 Принципиальная электрическая схема детектора и индикатора полярности сигналов (а) иа СБИС ЦПОС КМ1813ВЕ1 и диаграмма ее работы (6)

ков после предварительной нормализации подаются на ЦПОС, где происходит аналого-цифровое преобразование, корреляционная обработка, вычисление и принятие решения о месте и характере повреждения.

Серьезным недостатком устройств параллельного спектрального анализа сигналов в процессе распознавания речи является применение большого числа фильтров ( гребенки фильтров ) для достижения требуемого частотного разрешения. Это приводит к снижению надежности РЭА, увеличению ее габаритов и стоимости, Как следует из [87], этот недостаток может быть сведен к минимуму, если спектральный анализатор построить иа основе СБИС КМ1813ВЕ1. Ею программное обеспечение позволяет получать значения коэффициентов фильтров с минимальным количеством инструкций, графически представлять их АЧХ и таблицы передаточных функций. Разработанная для СБИС КМ1813ВЕ1 программа предусматривает одновременный расчет 32 фильтров Программа иа языке ФОРТРАН-IV содержит 976 операторов. Время расчета на мини-ЭВМ Электроника 100/25 при точности задания частотных характеристик фильтров не менее 5 %.

При решении радиометрических задач возникает необходимость детектирования измеряемого сигнала, определения его полярности, амплитуды и т. п. На рис. 5.7 показан один из примеров построения детектора сигналов и индикатора полярности на СБИС КМ1813ВЕ1. Программа работы ЦПОС в этой схеме довольно проста и приводится полиостью,

О................. INO

1 LDA DAR KPG R00....... INO

2 LDA QQ R00.......... INO

3................. шо

4................. ШО

5................. NOP

6................. CVTS

7................. NOP

8................. CVT7

9................. NOP

lO................. NOP

22. .......,[[..... . CVTI

23................. NOP

24................. CVTO

25 UM !5 DAR ROO........ NOP

26 ABS DAR DAR ROO....... NOP

27 ................ NOP

28................. OUT

29................. (Х/Г4 -

ЦП0С1

о о о о

ии ( LU

ППЗУ 1SKX8

ЛПРг

-<

рнс 5 8 Ф5Нкциокальная электрическая схема устройства оповещения времени на СБИС ЦПОС КМ1813ВЕ1

30................. OUTi

31 LDA DAR lb ROO........ NOP

32................. EOP

33................. OUTO

34................. OUTO

$$................. OUTO

Bo многих системах массового обслуживания находят применение устройства оповещения времени ( говорящие часы ), использующие метод формантного синтеза речи. В говорящих часах , функциональная схема которых изображена на рис. 5.8, используются две СБИС КМ1813ВЕ1. Пергвая из иих реализует программу управления счетом времени в часах и минутах, выводом иа блок индикации текущего времени, установки нового времени по сигналу настройки, обработки сигнала запроса речи, записи в счетчик адреса СгЛ ППЗУ начального адреса произносимого слова, обработки сигнала Конец произносимого слова. Таким образом, после поступления сигнала запроса речи ЦП0С1 определяется количество, состав, порядок произносимых слов, а также заиоситси адрес первого произносимого слова и пять старших разрядов счетчика адреса. Функция формантного синтезатора речи выполняется ЦП0С2. Информация в него поступает побитно из ППЗУ слов через 8-разрядиый парал-
