го О г,=5

	1.....-

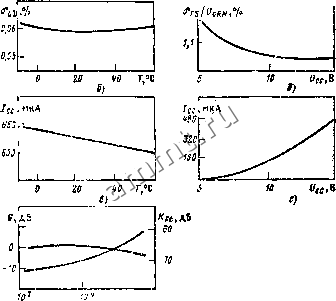

Рйс. 2.2. Типовые зависимости абсолютной иогрешяости преобразования в конечкон тоже шкалы (а, г), дифференциальной [1елнке1иости (б, д), тока потребления {в, е), коэффициентов иреобразоваяия Kit н проникновения опорного напряжения на выход G (ж) от температуры окружающей среды в напряжения источника питания для ИС ЦАП К572ПА1

Основные электрические параметры при температуре окружающей среды 25±10С

Не менее Не Соле .

Число разрядов b............ 10 -

Дифференциальная нелинейность бю, %:

К572ПА1А............... -0,1 0,1

К572ПА1Б.............. -0.2 0.2

К572ПА)В............... -0.4 0,4

К572ПА1Г............... -0,8 0,8

Время установлркин выходного тока tu мкс . . - 5

Выходной ток смещения пуля loo, нА..... - 100

Абсолютная погрешность преобразования в конечной точке шкалы Ьр , MP.......... -30 30

Ток потребления he, мА.......... - 2

ника питания. Отметим, что графические зависимости электрических параметров от режимов и условий применения ИС не устанавливают их граничных значений, являются справочными данными и показывают общий характер изменения параметров.

Динамические свойства ИС К572ПА1 характеризуются эременем установления выходного тока при включении CP и одиовремениом выключении всех остальных разрядов/ т, е на так называемом главном переходе. При этом наблюдается наиболее длительный и сложный переходный процесс со значительными выбросами.

Микросхема ЦАП обладает помехозащищенностью 0,4 В при уровнях U,L<OA В и Ui,i>Ucc - 0.5 В.

Типовое (среднее) значение 6l при 7=25±10С составляет ±0,1% для К572ПА1А, ±0,2% для К572ПА1Б и ±0,4 % для К572ПА1В (Г)

Типовые значения других электрических параметров

Температурили коэффициент аЬо, %ГС, не более . . . 3,5 10-

Температурный коэффициент абр %/°С, не более . . . 15.10~

Рассеизаемая мощность прн (7ле=10 В, мВт, не более . 20

Входной ток /;н ПО цифровьш пходам, мкА, не более . . I

Выходной ток loBN при (7нЕ!.-=22,5 В, ыА, не более . . . 3,5 Сопротивление ЦОС и эквивалентное сопротивление РМ,

кОм ...................... 10

Нормы па электрические параметры ИС и возможность ее согласования с КМОП цифровой ИС (ЦИС) обеспечиваются при иапряжеини источника питания 15 В±10% и опорном напряжении 10,24 В. Для работы ЦАП с ТТЛ схемами требуются дополнительные резисторы согласования уровней. Непосредственное согласование ЦАП с ТТЛ ЦИС возможно при питании от источника 5 В±10%. Однако электрические параметры преобразователя в зтом случае ухудшаются. Преобразователь К572ПА1 допускает работу при напряжении питания в диапазоне от 5 до 17 В и изменении опорного напряжения в пределах ±17 В без гарантии норм иа параметры.

При эксплуатации ЦАП К572ПА1 необходимо учитывать ряд его специфических свойств, связанных с выполнением ИС по КМОП технологии. Так, ток, потребляемый

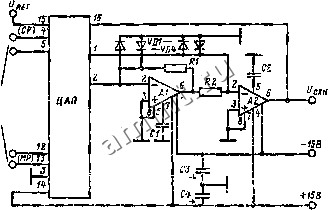

Рис. 2.3. Принципиальная электрнчесиая схема включения ИС ЦАП К572ПА1 в режиме двухквадрантиого уипоженил

ЦАП от нсточиика питания, зависит от уровня цифровых сигналов на входе. При некоторых значениях сигналов между уровнями логических О н 1 ток потребления максимален и может в несколько раз превышать норму.

Для псключения перегрева кристалла ИС цифровые сигналы должны сметь крутые фронты и установленные уровни логических О и I. Сигналы на цифровых входах не должны принимать отрицательных значений и превышать уровень напряжения пнтанпя. Незадействоваиные цифровые входы заземляются.

При работе с ЦАП К572ПА1 рекомендуется следующая последовательность подачи электрических режимов: потенциал земли, напряжение питания, опорное напряжение, напряжение па цифровые входы. Порядок снятия нанря-ження - обратный. Если уровни цифровых сигналов не превышают 5,5 В, то подача режимов может быть произвольной. Опорное напряжение на вход 1$ ИС может подаваться любой полярности и формы.

Не допускается подавать напряжения отрицательного диапазона и более Ucc на выводы / ц 2, менее О и более Осе иа все выводы ПАП, кроме 2,15.

Основная схема включения ИС ЦАП К572ПА1 (рис. 2.3) позволяет реализовать двухквадрантпоеуг.июжепие н обеспечивает функцию униполярного прсобразссання двоично-
