Рис. 3 40 Типовая схема включения БИС ЛЦП К1107ПБЗ

ду выводом 5 и общей шиной включается конденсатор емкостью 0,1 мкФ.

Цифровые выходы АЦП подсоединены к источнику напряжения 2 Б через резисторы R1~R7 сопротивлением 100 Ом,

Выводы БИС 2, 4, 5, 7 и 8 подключаются к общей шине через конденсаторы С1-Со емкостью 0,1 мкФ.

При конструировании узлов н блоков РЭА с применением БИС АЦП К1107ПВЗ необходимо предусматривать разделение на печатных платах шин цифровой и аналоговой земли, соединять их следует только в одьой точке - на зажиме источника питания.

Допустимое количество подключаемых на каждый из выходов АЦП ЦИС серий KI00, К500 не превышает пяти.

Микросхема эксплуатируется совместно с входными буферными СУ (Л 7-Л4), к которым предъявляются следующие требования: полоса пропускания единичного усиления 50 МГц, скорость нарастания выходного напряжения 800 В/мкс при нагрузке С=35 пФ и й = 10 кОм, выходное сопротивление ие более 50 Ом.

В микросхеме предусмотрен цифровой выход 7 (вывод 15) разряда переполнения, который позволяет увеличить число разрядов параллельного АЦП без разрыва характеристики преобразования путем подключения необхо-

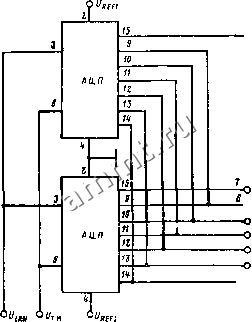

Рис 3 41 Схема построения 7 разрядного параллельного АЦП на основе двух БИС АЦП К1Ш7ПВЗ

ДИМОГО количества БИС КП07ПБЗ (рис. 3.41 и 342). Как только аналоговый сигнал на входе АЦП превысит установленное значение Uirn {Ureh), на выходе 15 появится логическая 1, а в остальных информационных разрядах установится логический 0.

Сигнал на выходной разряд переполиення поступает от 64-го КН.

Оц-енку верхнего значения частоты входного аналогового сигнала следует проводить по его максимальной скорости нарастания v (v/<100 В/мкс), используя соотношения , = 2-yWvrHf=l/2-)jt;,.

Области применения БИС АЦП К1107ПВЗ идентичны областям применения БИС АЦП К1107ПВ1 и К1107ПВ2.

Наличие в БИС АЦП разряда переполнения позволяет создавать на ее основе 8-разрядные АЦП с частотой преобразования до 75-100 МГц, широко используемые в цнф-

Перепвлнена9 О

UuippaSm кпЗ

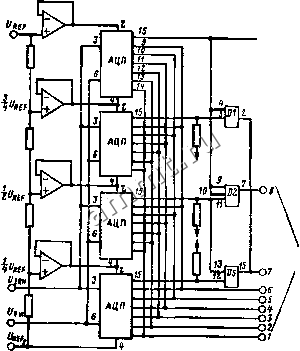

Рис 3 42 Схема построения 8-разрядного параллельного \Щ\ на основе члырех БИС ЛЦП К1107ПВЗ {D}-D3 - U}iC типа К500ЛМ105М. Т)

ровой осциллографии. В этих целях согласно рис. 3.42 одновременно включаются четыре БИС КИ07ПВЗ.

При таком включении особое внимание уделяется специальному подбору применяемых 6-разрядных АЦП с точки зрения идентичности электрических параметров. Без этого подбора создание 8-разрядпого параллельного АЦП, который обладал бы статическими и динамическими характеристиками, не худшими, чем у исходного 6-разрядного преобразователя, практически невозможно.

Каждая БИС АЦП обладает индивидуальной задержкой отсчета. Это вынуждает выбирать четверку преобразователей таким образом, чтобы выполнялось условие взаимной компенсацнн разбросов по указанному параметру.

В целях улучшения динамических параметров 8-разрядного АЦП эффективным представляется использование ГИС
