Рис 2 51. Схема устройства восстановления телевизионных изображений па основе ИС ЦАП К1118ПА] (а) п схема фильтра (й) для уменьшения выбросов выходного сигнала

мальной результирующей площадью S, которую называют также энергией коммутационного выброса . Значение этой характеристики определяется в осиовион схемой включения ЦАП и видом испытательного сигнала. В схеме включения ИС К1П8ПА1 на рнс. 2.51, а площадь S< <21 пВ-с, что соответствует требованиям МККР для раздельного кодирования телевизионного сигнвла размахом 0,7 В при частоте дискретизации 13,5 МГц. Исследования проводились с помощью сигналов цифровой пилы - последовательности импульсов с выходов регистра D1, построенного на четырех D-триггерах типа К500ТМ131.

Схема восьмиразрядного ЦАП телевизионного сигнала на рнс. 2.51, а -одна из самых простых. Входной регистр устраняет временное рассогласование фронтов импульсов в разрядах ЦАП, а демпфирующие /?С-элементы {С= =0,1 мкФ, /?=.510 Ом) уменьшают их выбросы. На плате С-элементы располагаются не далее 1-1,5 см от выводов ИС.

Если к ЦАП телевизионного сигнала предъявляются

МККР Связи,

Международный консультативный комитет по радио-

жесткие требования по нестабильности Uoot то в схеме на рис. 2.51, а вместо транзисторов КТ315Г рекомендуется использовать согласованную пару транзисторов К1НТ251. Площадь выброса выходного сигнала уменьшается до S = - 50-Н75 пВ-с за счет применения фильтра на рис. 2.51,6, подключаемого в точку Л на схеме па рис, 2.51, а. Однако время установления напряжения телевизионного ЦАП прн этом увеличится вдвое. Номиналы элементов фильтра подбираются, исходя из начального уровня выбросов выходного сигнала схемы.

Микросхема К1118ПА1 является удобным элементом для построения многоразрядных быстродействующих АЦП, обладающих высоким уровнен электрических параметров, В [52] рассмотрен модульный 11-разрядный последовательно-параллельный АЦП с временем преобразования 500 НС. Высокое быстродействие АЦП достигнуто за сче1 применения в схеме ЦАП К1118ПА1.

2.1.6. МИКРОСХЕМА кшепаз

Быстродействующая 8-разрядная ИС ЦАП К1118ПАЗ предназначена для преобразования параллельного двоичного кода в ток. По входным логическим уровням она совместима с ЭСЛ ЦИС серий КЮО, К500, Микросхема может быть использована в электронных устройствах цифрового телевидения, радиолокации, радионавигации и др.

Функциональная электрическая схема ЦАП К1118ПАЗ показана на рис. 2.52 и содержит восемь разрядных токовых переключателей и генераторов токов, операциоипый усилитель компенсации А, источник опорного напряжения ИОН, источник напряжения логического порога, две ячейки / и Я прецизионных взвешенных резисторов (/-21- 41-8/). Конструктивно ИС ЦАП выполнена в металлокерамическом корпусе типа 2120.24-1 с вертикальным двухсторонним расположением выводов.

Нумерация и назначение выводов микросхемы- / - цифровой вход /if (CP); 2-7 - цифровые входы 2-7; 8 - цифровой вход S (MP); J2 - напряжение источника питания Uccu i5 - напряжение источника питания Vcc2\ i6 - общий цифровой; 17 - общий аналоговый; 18-аналоговый выход (прямой); 19 - аналоговый выход (инверсный); 21 - выход ИОН; 22 - инверсный вход ОУ; 25 -коррекция ОУ; 24 -прямой в.ход ОУ; 9-7/, 14, 15, 20 - незадействоваиные выводы.

6 и at S S 7 8 IZ

Цифровые Вхвдн

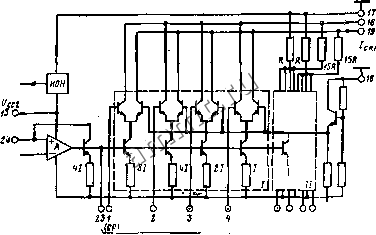

Рис. 2,52. Функциональная электрическая схема ИС ЦЛП К1И8ПАЗ

Основные электрические параметры при температуре окружающей среды гЗгЫСС

Не менее

Число разрядов Ь......... 8

Выходное Е(апряженне внутреннего ИОН

VuEF, В............. -1,3

Выходной ток on.Y, мА...... О

Выходной ток смещения нуля loo, мкА . - Абсолютная погрешность преобразования

в конечной точке шкалы bps, мА .... -2

Входной ток высокого уровня /;н, мкА -

Входной ток низкого уровня /л., мкА . -20

Нелинейность б/, %....... . -0,195

Дифференциальная нелинейность Ьоь, % -0,195

Ток потребления /ос. .чА...... -80

Ток потребления /сег. A.....

Разность выходных токов Д/о, мкА . . -

Вреь установления выходного тока tai, -

НС................ -

Не более

- 1,2 20 200

2 250

20 О 195 0,195

20 150 10

Микросхема К1118ПАЗ функционирует в диапазоне рабочих температур от О до 70°С при напряжениях питания Vcci=-b,2 В±5 %, L/cc2=5,0 Bd=5%, входных логических уровнях (0,810,96) В и {1,65н--т-1,85) В.
