rs о

Пыходь

S(CP)

тнр]

RAll О

St О

зц го сч

1£3

FS О

Цифровые

, RA3

О О О

S(CP)

17ICP)

>

Ей я О

сз£

6 О

16 гг 3Z

Рис 3 62 Типовая схема включения БИС АЦП КП08ПВ2 в режимах униполярного и биполярного (с учетом штриховой линии) преобразования с внутренними (а) и внешними (б) ГТИ и ИОН-Oi-]0 кОм. С,=39 пО; Cj-С Cio-0,47 мкФ. C7-OI мкФ; Св-0,15 мкО, IRN С)-0,47 мкФ. Са-0.1 МкО; Сг=0,15 МкО,

fJ = ±2.5 в для (ff)

Применение Из эй изменений в БИС следует п1>аклк>чать О к выводу 3, яол ccl *! выводу 23 [на рис а), вход ea выводу

С7 к выводу 22 (на рнс б)

ческая / появляется при считывании результата преобразования, если амплитуда входного сигнала АЦП превышает допустимое эиачение на I MP.

Задержки сигналов управления относительно ТИ в АЦП К1108ПВ2 на 40-20 ис превышают аналогичные задержки для АЦП КИ08ПВ1 (см. рис. 3 53). Среднее квадратическое



значение межкодовых шумов БИС КИ08ПВ2 не превышает 0,1-0,15 значения MP при tr= =2 мкс, Дальнейшее уменьшение tc приводит к резкому сокращению ширины 3071-й ступени преобразования, а также других ступеней, кратных 256.

Типовые зависимости основных параметров БИС АЦП К1108ПВ2 от напряжений источников питания, температ>ры окружающей среды, емкости внешнего конденсатора показаны на рис. 3.63-3.65.



S,1 5,V 5,7 S,0 8,S Wcc2,B


Phc 3 63 Зависимости абсо.пк}тной погрешности преобразовании в конечной точке шкалы (а, о), нелинейности и дифференциальной нелинейности (б) БИС АЦП КИ08ПВ1 от изменения напряжения источника питания


kS ~Z0 О ZO ПО ВО Т/ а)


5 ~го О го ча во т,с

1 1 1 1

45 -20 0 20 g40 SO Т.чс

/г t,. .,

iZ4 - no

iie, , . .

г>

- го ifo

-45 ~00

--- Si r,4

Рис 3 64 Зависимости [клинейностн и дифференциальной нелинейности (а), опорного напряжения {б), токов потребления oi источников питания (в, г), абсолютной погрешности преобразования в конечной точке шкалы {д) БИС АЦП КИ08ПВ2 от изменения температуры




г,5 3.0 tc, мкс а)

10 ZO ив 80100 гоо иОО fOOO С.пФ

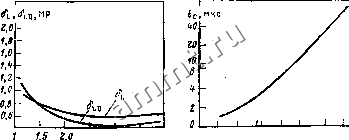

Рис 3 65 Зааиси\/ости нрлинейности и дифференциальной нелинейности от изменения времйни преобразования (а) и времени преобразования {б) БИС АЦП К1103ВГ12 от значения емкости внешнего конденсатора

Из опыта следует, что наиболее чувствительпым параметром АЦП h изменению напряжения пигання и температуры окружающей среды является Uto. Поэтому применение БИС К1108ПВ2, например, в измерительной аппаратуре требует тщательной калибровки по этому параметру и использования источников напряжения питания с разбросом не более ±i % относительно номинального значения.

В иодавляющем же большинстве случаев АЦП рассматриваемого типа эксплуатируются совместно с источниками питания с1 = 5 В и Uta--6 В с допустимыми отклонениями ±5%. Мощность потребления БИС не превышает 1,3 Вт.

Порядок подключения и отключения источников напряжения для АЦП К1108ПВ2 аналогичен таковому для БИС КИ08ПВ1.

Монтаж микросхем на печатных платах производится с разделением шин аналоговой и цифровой земли. Разводка электрических цепей производится шинами минимальной дл1;ны и по возможности с использованием экранирования.

Питание аналоговой и цифровой частей БИС обеспечи-васгся подсоединением выводов 20 21 к одному источнику С<(,2. Последовательно с выводом 21 допускается подключение резистора фильтра сопротивлением 2-3 Ом. Блокировочные конденсаторы по цепям питания включаются в непосредственной близости от соответствующих выводов микросхемы. Соединение иезадействованиых выводов БИС с источниками электрических сигналов, равно как и их закорачивание на землю, иедонустимы.
