6ti3sDca гнала.

Ц}ЦЦ

иопи

иопи

иопн

си.ихрои.ппуль сы частоты игпрон

сигнал тактввой частоты fj ц

ИППН

ионе

8-разря8~ ный код

Рис 3 30 Аналого-цифровое устройство на БИС АЦП КП07ПБ1 для преобразовалия гелевиэи01:ных сигналов-

ву1~-ву2 ~ видеоусилители, J сп - устройство синхронизации преобразования; иопи - источник опорного по 1о .ительного напряжения, ъо - усилнтель-огра-иичнтепъ; ИОй - источник напряжения огракичения, ЯОЛС - нсточанк олорнО го напряжения смещения, СУЗ -схема ¥раваивання задержек

сигнала. Подобные цифровые корректоры на основе БИС АЦП являются составной частью схем управления матричными плоскими телевизионными экранами [59].

В телевидении сигнал квантуется обычно по 256 уровням. Число уровней квантования, которое может обеспечить один АЦП типа КПОТПВ!, не превышает 64. Квантование потного сигнала цветного телевизора по 256 уровням возможно, если в 8-разрядном параллельном аналого-цифровом устройстве (рис. 3.30) использовать четыре шестиразрядных АЦП. Прн этом весь динамический диапазон Ticae-визионного сигнала разбивается на четыре участка, в каждом нз которых сигнал преобразовывается в цифровую форму одним АЦП КИ07ПВ1. После этого выходные коды четырех АЦП суммируются в целях формирования 8-разрядиого кода. Сразу оговоримся, что данный пример пе следует рассматривать как эффективное решение задачи создания параллельного 8-разрядиого АЦП. Такие АЦП выпускаются серийно в виде БИС К1107ПВ2 (6 - 8), существуют также быстродействующие преобразователи с йЮ. Пример интересен с точки зрения практической реализации принципа наращивания числа разрядов параллельных АЦП на основе малоразрядных преобразователей. Кроме того,




+ггв

O-TZS

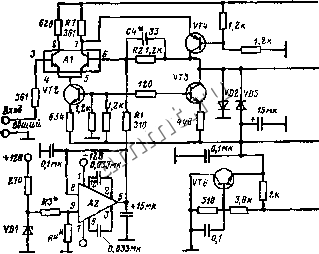

не. 3 31 принципиальная электрическая схема усилителн-ограничн-

в нем нестандартно решена проблема нормирования входного сигнала и построения ИОН АЦП.

Т-елезизиониый сигнал поступает иа вход видеоусилителя ВУ1 (рис. 3.30) и усиливается в 1,5 раза. Затем он проходит через ФНЧ, в котором ограничивается его спектр. После ФНЧ амплитуда сигнала восстанавливается в ВУ2 до 2 В. С выхода ВУ2 он поступает иа параллельные усилители-ограничители УО, которые усиливают его до 4 В и ограничивают с двух сторон до размаха 3 В, смещая в отрицательную область. Это необ.чоднмо для согласования уровней входного сигнала с динамическим диапазоном АЦП Ки07ПВ1. Напряжение ограничения вырабатывается источником ИОН.

На рис. 3.31 изображена принципиа.тьная электрическая схема усилителя-ограничителя УО, объедниепиого в узле с положительным ИОН ИОПН и источником отрицательного опорного напряжения смещения ИОЯС. Каждый из УО содержит дифференциальный каскад Л1 на сборке KPI59HTIB с генератором тока иа транзисторе VT2 (КТ368А) и оконечный каскад на VT4 (КТ326А) с генератором тока на VT3 (КТ368А). Резисторы HI н Я2 определяют коэффициент усиления УО. На один из входов диф-



фереициального каскада подается телевизиоивый сигнал, а на другой через R1 поступает опорное напряжение от НОЛЯ, собранного на ИС ОУ К140УД5 {А2) и стабилитроне КС191Ф VD1. Резисторы R3 и R4 обеспечивают сдвиг напряжения ИОПН в пределах ±0,1 В, Транзистор УтЬ (КТ315Г) используется для построения ИОНС.

Уровень напряжении ограничивается диодами VD2 и VD3 (КД512А).

Таким образом, с выходов УО (после операций усиления, деления, смещения и ограничения) аналоговые телевизионные сигналы, разделенные на четыре поддиапазона, подаются на входы соответствующих АЦП КИ07ПВ1. Времена задержки начала выборки у преобразователей выравниваются с помощью конденсаторов схемы уравнивания задержек.

Цифровые сигналы ТТЛ уровней с выходов АЦП поступают на входы сумматоров ИС серии К500 через преобразователи уровней иа ИС К500ПУ124.

При построении параллельного восьмиразрядного АЦП иа БИС Ки07ПВ1 в местах стыковки характеристик преобразования теряются три уровня квантования, соответствующие трем смежным значениям кода. Но эту потерю можно считать несущественной, поскольку оиа происходит на границах динамического диапазона аналогового сигнала и комиенсируется смещением частных передаточных характеристик АЦП на ширину пропущенных уровней. Это происходит либо в процессе аналого-цифрового преобразования, либо в сумматоре и выходном регистре устройства, построенных специальным образом [60].

Регулировка и контроль параметров АЦП проводятся с применением стандартных испытательных сигналов телевизора: пилообразного и пятиступенчатого. Так, сдвиг напряжения ИОПИ в пределах d=l В путем подбора сопротивления резистора R3 оценивают прн размахе пилообразного испытательного сигнала на входе АЦП 1,2 В (сигнал на входе ВУ2 2 В). Нелинейные искажения АЦП контролируются при пятиступенчатом напряжении с синусоидальной составляющей 4,43 МГц и минимизируются подбором емкости конденсатора С4 в УО.

Микросхема КИОУПВ! применяется в средствах вычислительной техники, для которых актуальны требования к простоте программного обслуживания, скорости аналого-цифрового преобразования и ввода информации в макро-процессорную систему. Для примера иа рнс. 3.32 показана
