пар транзисторов VT7, VT8 и VT/, У79 по схеме токового

зеркала. В выходном каскаде усилителя используется высоковольтный транзистор VTli, включенный по схеме с общим эмиттером, а его активная нагрузка выполнена в виде генератора тока на транзисторах VT\2 и У1 \3.

Ограничение выходного тока усилителя иа уровне 12- 15 мА осуществляется с помощью транзисторов VTt5 и \ Т16. Емкость Скор обеспечивает устойчивую работу усилителя. Ток нагрузки усилителя достигает 10 мА.

При некотором изменении схемы входного каскада ОУ [33] можно получить ЦАП с биполярным выходным напряжением в диапазоне ±100 В.

Отличительные свойства умножающих ЦАП делают их удобными для построения различных функциональных устройств.

Несколько микросхем К572ПА1 требуется для создания

функционального преобразователя аналогового входного

сигнала t/a в интервал времени <вых где п=1,

2, 3 [34]. Эта операция является промежуточной при реализации функции вида С/вых=У t/вх. Интервал аых рассматривается как длительность выходного импульса преобразователя. Для получения /вых проводится фильтрация импульсов и преобразование их длительности в напряжение. Прн этом важно, чтобы скважность импульсов зависела только от t/вх:

где Q - скважность; Гвых - период следования импульсов. Использование ИС ЦАП К572ПА1 позволяет унифицировать структуру преобразователя для любых п. На рис. 2.15 приведена приншгпиальная схема функционального преобразователя для /1 = 3 прн трех ИС ЦАП К572ПА1.

Двоичный счетчик на ИС D2 - D4 {К155ИЕ5) циклически заполняется импульсами с частотой / от генератора Г на трех микросхемах Dl (ИС К155ЛАЗ). Код текущего состояния счетчика поступает иа входы трех модулей /7/ - из ЦАП, каждый из которых образован совместным включением ЦАП (К572ПА1) и ОУ А4 (К140УД7). Работают они следующим образом.

Источником опорного напряжения Uon Д-пя модуля П1 является ОУ Л/ (К140УД7), а выходное напряжение модуля П1 с выхода А4 поступает на вход опорного напряжения модуля 172 и т.д. Коммутация вы.чодного напряжения

Б* R7



о-I-J--1-

, ISk 3j3f< 1,sk

l-a-cf!zK-

f 2 f/P)

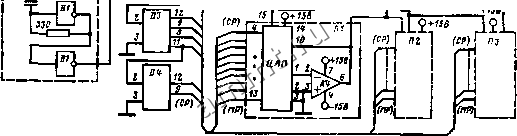

Рис 2 15 Схема функционального преобразователя вида напряжение - временной интервал



модулей П! - ПЗ яа A3, выполняющего функцию КН {КЬ21САЗ), обеспечивается переключа1елем В, с помощью которого также изменяется показатель степени корня. В схеме производится инвертирование выходного сигнала ЦАП с использованием для этой операции ОУ А2 {К140УД7) и переключателя В. Каскадное включение модулей ЦАП позволяет получить выходное напряжение:

где /г - порядковый номер модуля; т - разрядность счетчика; а, - значение кода 1-го разряда (О или !); - вес i-iQ разряда счетчика. Напряжение определяется степенью- порядковым номером модуля ЦАП прн m==const. На выходе КН A3 формируется импульс с длительностью

Скважность импульсов

Q = UJVou так как Г, - 2-

Для варианта схемы по рис. 2.15 /=100 кГц, Тръ1х = ==10 мс, погрещность преобразования в диапазоне (ОД - \)и. составляет не более0,15%.

Близкое по технической сути решение для реализации функции извлечения квадратного корня предложено в [35]. В устройстве на рис. 2.16 напряжение, вырабатываемое двумя умножающими ЦАП К572ПЛ!, нарастает по квадратичному закону, а результат преобразоваиня пропорциональный значению корня квадратного от значения напряжения, выражается в 10-разрядном двоичном коле. Запуск устройства происходит подачей сигнала / иа установочные входы Ю-разрядного счетчика импульсов D2 - D4 (ИС К155ИЕ5). Сигнал со схемы сравненкя Л/ через инвертор О/-/ (ИС К155ЛАЗ) запускает генератор Г на 01.2-01-3, импульсы с выхода которого поступают яа счетчик D2-D4.

На вход /5 первого ЦАП подается напряжение 9 В от стабилизатора на VT (КТ361Г), VOl (КС133А) н VD2 (Д818Е). На выходе ОУ А2 формируется линейно нарастающее ступенчатое напряжение, которое является опорным для второго ЦАП. Ступенчатое напряжение на выходе ОУ A3 представляется уже в виде отрезка параболы н поступает на первый вход схемы сравнения Л/, на второй вход которой подается преобразуемое положительное напряже-
