кой двух 25-разрядиых слов и портов-регнстров для хране* ния операндов А а В. Емкость СОЗУ 40 слов. Обращение

к константам осуществляется через порт А по 16 старшим адресам пространства адресов. При этом значения четырех младших разрядов адреса присваиваются четырем старшим разрядам порта А. Всего же может задаваться 16 констант в диапазоне от 1 до 0,875 с шагом 0,125. При передаче констант в АЛУ имеется возможность использования большего их количества за счет операции сдвига в МУ.

Масштабирующее устройство представляет собой арифметический двоичный сдвигатель, диапазон сдвига которого составляет 2 разряда влево и 13 разрядов вправо. При сдви1е влево освобождающиеся правые разряды заполняются логическим О, а при сдвиге вправо - логическим состоянием знакового разряда. Операция масштабирования производится только над операндом А. Операнд В и результат вычисления не масштабируются.

Цифровая обработка 25-разрядного операнда А и операнда В происходит в АЛУ. Результат вычисления записывается по адресу В в конце цикла выполнения команды. В АЛУ используется 28-разрядная сетка. В разрядах 26 и 27 фиксируются старшие разряды числа прн сдвиге влево, а разряд 28 обеспечивает выполиенче операций переноса [82J. В АЛУ фиксируется факт переполнения, а также устанавливается режим его ограничения, при котором результат заменяется значением, ближайшим к истинному. Факт переполнения в выполняемой команде устанавливается по наличию сигнала на выходе OF ЦПОС. Если переполнение разрешено, то каждое кодовое слово монет расширяться до 28 разрядов путем перемещения знакового разряда влево. Тогда в АЛУ реализ>ется соответствующая операция и 25 младших разрядов результата вычислений записываются в СОЗУ по адресу операнда В.

Память команд выполнена на РПЗУ с ультрафиолетовым стиранием. Емкость РПЗУ рассчитана на 192 24-раз-рядиых слова, каждое из которых соответствует двум командам и содержит ниструкцин, необходимые для выпал-. нения операций в аналоговой и цифровой частях ЦПОС. Доступ к ячейкам РПЗУ последовательный. Счетчик программы РПЗУ рассчитай на 192 команды. Его обнуление происходит после завершения команды 191 или при поступлении инструкций Конец программы и Возврат по условию. Команды из РПЗУ считываются четверками, записываются в 96-разрядный буферный регистр и вьшолниются за чегы-



ре такта задающего генератора. Считывание каждой чет-Веркн команд сопровождается сигналом на выходе СС1 К.

В процессе программирования РПЗУ 24разрядная команда представляется шестью 4-разрядными словами тз-DO). Соответствие между управляющими полями, разрядами слов {DO-D3) и нх номерами (О-5):

ADFO

ADK2

ADKI

ADKO

ADFt

Схема включения СБИС в режиме Программирование (prog) РПЗУ показана на рис. 5.6, а. Программированию предшествует стирание источником ультрафиолетового излучения информации в ячейках РПЗУ - установления в них уровня логической 1. Проверка стирания проводится путем считывания содержимого РПЗУ в СОЗУ специального программатора и оценки состояний ячеек. Электрическое программирование обеспечивается переводом строго определенных ячеек РПЗУ из состояния логической 1 в состояние логического 0. Еслн предшествующая информация стерта не полностью, то прн новой записи в память сохранившееся значение логического О может оказаться в разряде, где должна быть логическая I. Такое состояние РПЗУ определяется как сбой.

Схема включения СБИС KM1813BEI в режиме Работа {RUN) с использованием аналоговых входов и выходов приведена на рис. 5.6, б. Диапазон входного и выходного напряжений ЦПОС определяется н выбирается в пределах 1-2 В. Подключение внешнего ИОН производится между выводами 8 и 17. Напряжение пульсаций по выходу 8 ие должно превышать 4 мВ при UrefI. Емкость конденсатора С в УВХ рекомендуется выбирать в пределах 500- 1000 пФ. В цифровом режиме входы и выходы ЦПОС, OF, cclk. ШР, sign, in sign, out (выводы 1-3, 5, 6, 10, 11, 13, 14, 19, 21, 22) подключаются к источнику напряжения питания IJcci через резисторы сопротивлением 10 кОм.

Входные и выходные сигналы ЦПОС могут быть представлены как в аналоговой, так н в цифровой форме. Управ-



S8 аО-

ЦПОС

15 IS 17

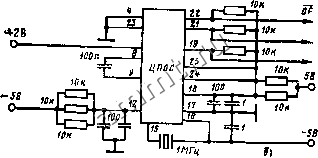

Рис 6 6 Схемы включения СБИС ЦПОС КМ1813ВЕ1 в режиме программирования РПЗУ {а) и в режиме работы с использованием аналоговых входов и выводов (б)

леиие режимами работы по входам и выходам СБИС осуществляется по выводам Ml и М2 (выводы 24, 25). Возможные режимы ввода - вывода информации в зависимости от сочетаний электрических сигналов на выводах Ml и М2 указаны в табл. 5.1.

Система команд ЦПОС КМ1813ВЕ1 включает две группы аналоговую и цифровую. В свою очередь цифровые команды разделяются иа безусловные и условные [82].

Для отработки программ применяется цифровое управляющее слово, состоящее из 24 разрядов:

Число разрядов

Код операции АЛУ................ 3

Адрес операнда В................ 6

Адрес операнда А или константы.......... 6

Код сдвига.................. 4

Код аналгиовой операции.......... . , . 6
