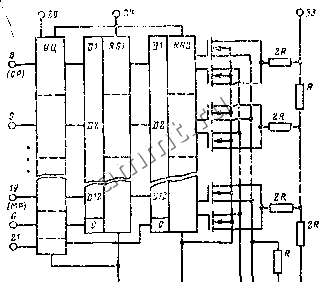

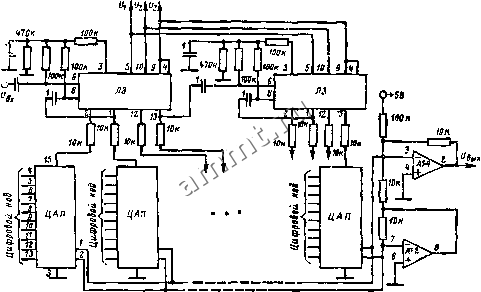

Читальный зал --> Применение микроэлектронных ЦАП ПЛП заклюпае1ся н возможностр! его модупнрования сигналами датчиков. В схеме используются стабилитроны VDt (2С213Ж) я VD2, VD3 (2С191Ф). Сигнал с выхода ОУ К544УД1А А подается на вход КН (в случае построения АЦП) При оптимальной обработке дискретных сигналов на фо-яе помех широко используются согласованные дискретно-аналоговьте черек>рсивные фильтры. Принципиальная электрическая схема одного из них (с перестраиваемым импульсным откликом) приведена иа рис. 2.25 В качестве прпграммгю регулируемых сопротивлений в фильтре применены ИС ЦЛП К572ПА1. лнини задержки Л? выполнены на ИС 5?8ВР1. 0V At-t и А1-2 выполнены на ИС К157УД2[431, Микросхема 528БР1 содержит две дискретно-аналоговые ЛЗ, каждая ич которых звдерживает сигнал яа 64 тактовых импульса. К внводам ЛЗ подключены ЦАП К572ПА1, работающие е режиме четырехквадрантпого умножения. Перестройка импульсного отклика фильтра производится изменением входных кодовых комбинаций по заданной пр01 рамме и.вне 2.1 J. МИКРОСХЕМЫ К572ПА2 И КР572ПА2 Микросхемы умножающего ЦАП К572ПА2 {А. Б, В) или КР572ПА2 (А. Б, В), как и ИС К572ПА1, являются универсаль!!ымн структурными звеньями для построеиня микроэлектронных ЦАП, ДЦП и управляемых цифровым кодом делителей тока. Они предназначены для преобразования 12-разрядного прямого двоичного кода на цифровых входах в ток па аналоговом выходе, который пропорционален значениям кода и (или) опорного напряжения. Микросхемы К572ПА2 я КР572ПА2 содержат более тысячи элементов и размещаются соогпетственно в герметичных металлокерамических плоских корпусах типа 4134,48-2 я пластмассовых корпусах типа 2123.40-2 с вертикальным расположением выводов Нумерация н назначение выводов (для БИС КР572ПА2 в скобках): Sf) - аналоговый выход 2; f?) - аналоговая земля: 6(34) - вход регистра /; 8(35)-19(6) - цифровые входы /-/2; 20(7) - напряжение источника питания Оса; 2/(5) -вход регистра 2; 22(9) - цифровая земля; 24(10) - напряжение источника питания Ucc2: 30(13) - вывод конечного резистора матрицы; 38(27) - опорное на-  Рыс, 2.25, Схем ди(.крет80< 11влогового согласоваиаого фниира  220 £0 гООЧЗОЧУОЗО Рис. 2.26 функциональная электрическая схема БИС ЦАП К572ПЛ2 пряжение (Уяер*, 47(25) -вывод резистора обратной связи; 48{31) --аналоговый выход /; /, 3, 5, 7, 23, 25-29, 31-37, 39-46 - иезадействованные выводы. Функциональная электрическая схема БИС ПАП К572ПА2 (КР572ПА2) изображена на рис. 2.26. Ее цифровая часть обладает индивидуальными особенное; яма и включает блок согласования входны.\ уровней напряжений цифрового кода УЦ с КМОП уровнями BnyrpenffHX элементов преобразователя, два 12-разрядных буферных регистра RG! и RG2, один из которых служит для записи и хранения цифровой информации, а второй помимо указанною необходим для управления аналоговы.ми переключателями тока. Эти особенности делают БИС ЦАП удобной для организации связи с МП. Аналоговая часть функциональной схемы БИС К572ПЛ2 1КР572ПА2) во многом повторяет ИС К572ПА1. Отличие состоит лишь в увеличении числа звеньев матрицы R-2R и КМОП переключателей тока (до 12). Для работы с выходом по напряжению ЦАП К572ПА2 также требуются ИОН и ОУ в режиме суммирования токов. Активные элefeнты БИС и прецизионные резисторы мат-
