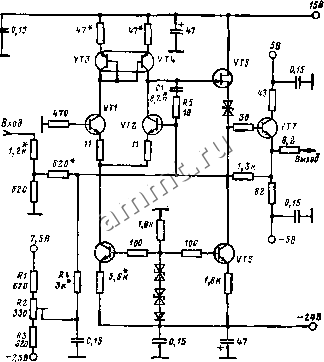

Рис. 3 38. Прииципиальиая электрическая схема входного буферного

усилителя для работы с БИС АЦП К1107ПВ2

3.2.3. MMKPOCXfMA К1107ЛВЗ

Микросхема К1107ПВЗ (А, Б) представляет собой б-раз-рядный АЦП, выполненный по стандартной схеме преобразователя считывания [66]. В процессе работы ей не требуется внешняя ИС УВХ, поскольку применение в цифровой части сх мы ЭСЛ структур позволяет производить выборку аналогового сигнала с частотой fc, равной 100 МГц (группа А) и 50 МГц (группа Б).

Выходные логические уровни обеспечивают непосредственное сопряжение БИС с ЦИС серий К500, К100, К1800 и их бескорпусных аналогов.

Микросхема К1107ПВЗ размещена в герметичном металлокерамическом корпусе типа 201.16-13 с вертикальным двухсторонним расположением выводов.



Нумерация и назначение выводов микросхемы: / - общий (аналоговая земля); 2 - опорное напряжение Urefi; 3 - аналоговый вход; 4 - опорное напряжение Urefz; 5 - напряжение контроля гистерезиса Un, 6 - вход тактовых импульсов; 7-напряжение источника питания Uccv; 3 - напряжение источника питания Ucc2\ 9 - цифровой выход 6 (MP); /О-/5 -цифровые выходы 5-5; /4 -цифровой выход / (CP); /5 -цифровой выход 7 (РП); /6 - общий (цифровая аемля).

Основные электрические параметры при температуре окружающей среды 2Ъ±10°С

Не менее Не более

Число разрядов 6........... 6 -

Максимальная частота преобразования с, МГц:

Ки07ПВЗД............. 100 -

КП07ПВЗБ............. 50 -

Входной ток li, мА

КИ07ПВЗА . . ,.......... - 0.5

К1107ПВЗБ............. - 0,8

Диапазон входного напряжения ИУ/дн, В . , -2,5 2,5

Нелинейность бг.. MP.......... -0,25 0,25

Время преобразования /с, не....... - 20

Ток потребления от источника напряжения питания lea, мА.......... - 60

Ток потребления от источника напряжения пк-

таиия 1сс2, мА.......... -80 -

Ток потребления от источника напряжения

\cc-i, мА............ - 60

Ток потребления от источника опорного напряжения /сс4- ыА......, . , . -6) -

Выходное напряжение высокого уровня Uoh, -1,1 -0,7 Выходное напряжение низкого уровня Uq, В -2 -1,5

Предельно допустимые значения электрических режимов эксплуатации

Не менее Не более

Диапазон входного напряжения Uirh, В . . -2,6 2,6 Напряжение контроля гистерезиса Ua, В . . О 3

Номинальные значения напряжений источников питания: i/cci=5 Bzb5%; Ucc2-b,2 В±5 %; i/REFi = 2,5 В; V 1)ЕР% = -2,5 В.

В предельном режиме эцсплуатации напряжения Vcci, Ucc2 не должны выходить из диапазона dz6 В, входное и опорное напр.чжсиия не должны превышать ±3 В.

Типовые изменения основных электрических параметров БИС К1107ПВЗ под воздействием внешних факторов представлены в виде зависимостей на рис. 3.39.

Функциональная схема БИС содержит 64 прецизионных



-10 о

во г °c


-10 0

! 1 I

to 0 10 to SO W

iO 0 zo 40 so TfV

1 1 1

(Tfs

Phc. 3.39. Типовые зависимости нелинейности (a), дифференциальной нелинейности (б), абсолютных погрешностей преобра-ювання в конечных точках шкалы (е, г) БИС АЦП КИ07ПВЗ от температуры

делителя, 64 тактируемых КН и регистр с тем же количеством триггеров для записи н хранения информации, дешифратор с 64 входами к 6 выходами, 6-разрядный буферный регистр. В АЦП не предусмотрена аозможность управления типом выходного кода.

В течение длительности ннзкого уровня ТИ на выводе 6 в АЦП происходит выборка входного напряжения. По положительному фронту ТИ КН стробируется с временной задержкой 2-3 ПС. Схема переходит в режим хранения с одновременным считыванием цифровой информации в триггеры регистра и последующей ее обработкой с дешифраторе. Через некоторое время задержки цифровая информация поступает на выходы АЦП, Поскольку в схеме отсутствует выходной регистр хранения, то время, в течение которого цифровая информация не определена, соответствует длительности ТИ низкого уровня, задержанного на время преобразования tc.

Минимальное время выборки аналогового сигнала составляет 5 (группа А) и 10 не (группа Б).

Типовая схема включения ИС АЦП КИ07ПВЗ приведена на рнс. 3.40. Компенсация 6fs производится регулировкой UnEF). и Uref2- Вывод 5 микросхемы используется для управления гистерезисом КН АЦП прн подаче внешнего постоянного напряжения О до 2 В. Тем самым появляется возмохность влияния на чувствительность и помехоустойчивость преобразователя при работе на высоких частотах. Однако в большинстве случаев БИС К1107ПВЗ применяются без подключения внеш)(его источника Ои. Прн этом меж-
