<t/<2 В. Это рекомендуется для повышения стабильности работы БИС на частотах свыше 20 МГц. Возможен режим применения преобразователя и без подачи Uh- Тогда вывод 61 остается свободным.

Цифровые выходы АЦП подключаются к внешнему источнику напряжения -2 В через резисторы сопротивлением 100 Ом.

Компенсация 6fs производится регулировкой Urep\ Н Urefi.

Микросхема допускает коррекцию нелинейности путем регулировки про.межуточных опорных напряжений (выводы 31,37, 62).

Максимального быстродействия БИС АЦП можно добиться, согласовав ее выводы с линейным трактом н выполнив соединительные дорожки на печатной плате в виде мнк-рополосковых линий.

При установке БИС АЦП К1107ПВ4 на печатную плату рекомендуется разделить шины аналоговой и цифровой земли, объединив их лишь в одной точке на зажиме источника питающего напряжения. Кроме того, между выводами микросхемы 1-3, 32, 52-54 и 64 (шина аналоговой земли), а также 34, 61 ш 4 (шина цифровой земли) необходимо подключать конденсаторы емкостью 0,1 мкФ.

Л1икросхемы К1107ПВ4 отличаются стабильностью параметров /сс!, !сс2, UoH при изменении напряжений источников питания в диапазонах 4,8 ВУсс1<5,3 В и -5,5 В< <f/..2<-4,8 В.

Зависимость входного тока АЦП от входного иапряже-иия имеет линейный характер: при измеиеннн Ui в диапазоне ±2,5 В ток меняется от О до 700 мкА.

3.2.5. МИКРОСХЕМА КР1107ПВ5

Микросхема КР1107ПВ5 быстродействующего параллельного 6-разрядного АЦП с дополнительным разрядом переполнения сопрягается по выходу с ЭСЛ ЦИС и выполнена в герметичном пластмассовом корпусе 239.24-2 с двух-сторонним вертикальным расположением выводов.

Нумерация и назначение выводов микросхемы: 1 - общий (аналоговая земля); 2 - опорное напряжение UrefiI - - аналоговый вход; 5 -опорное напряжение (/дег; 6 - напряжение контроля гистерезиса Uh; 5 - вход тактовых импульсов; 11 - напряжение источника питания Ucdi 12 - напряжение источника питания Ucc2\ 13 - цифровой вы-



ход 1 (MP); 16-/Р -цифровые выходы 2-5; 2 -цифровой выход 6 (CP); 21 - выход разряда переполнения; 24 - общий (цифровая земля); 3, 7, 9, 10, 14, 15, 22, 25 -незадействоваиные выводы.

Основные электрические параметры при температуре

окружающей среды 25+10Х

Не менее Не Солее

Число разрядов 6........... 6 -

Частота преобразования fc, МГц:

группа А.............. 100

группа Б.............. 50 -

Диапазон входного напряжения Uim;, В . . -2 2 Входной юк по аналоговому входу Jj, мА . - 0,5 Ток потреблении от источника питания [и мА - 90 Ток потребления от источника питания /ссг, мЛ -85 - Ток потребления от источника опорного напряжения 1пЕГ\, мА............ - .

Ток потребления от источника опорного напряжения 1црг2, мА..........., -60 -

Выходное напряжекие высокого уровня f/он, В -1,1 -

Выходное напряжение ннзкого уровня Vql, В - -1,5

Нелинейность &l, MP......... -1/4 1/4

Время преобразования с, не....... - 20

М-Эксимальная частота входного сигнала fi, МГц 25 -

Рекомендуемая электрическая схема включения БИС КР1107ПВ5 показана иа рис. 3,43.

В течение длительности низкого уровня ТИ в АЦП производится выборка аналогового напряжения, а с поступлением положительного фронта стробируются КН с задержкой 2-3 ис. В течение длительности высокого уровня ТИ происходит хранение цифровой информации. Ее синхронное Считывание обеспечивается ТИ, задержанными на tc= =20 НС.

Из-за отсутствия выходного регистра цифровой код АЦП может находиться в неопределенном состоянии в течение времени, равном длительности режима выборки. Причем время выборки изменяется в зависимости от амплитуды входного напряжения.

В Этом режиме БИС КРП07ПВ5 может работать нестабильно и переходить в генерацию из-за возникновения паразитной положительной ОС в цепях компарирования и дешифрации. Схема включения БИС на рис. 3.43 позволяет избавиться от этого нежелательного эффекта за счет блокировки выходных цепей АЦП в режиме выборки. Сиг-

Схема разработана инженерами И. К. Ваулнным, А. С, Мельниковым, И. П. Ермиловым, А. Л. Тарасовым и др.

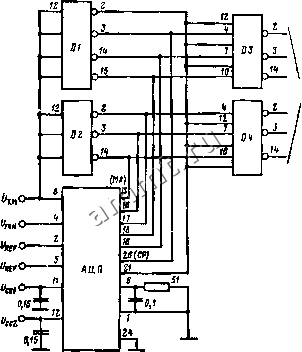

Рис. 3.43. Принципиальная электрическая схема включения БИС АЦП КРИОТПВб

нал логическая 1 с выходов элементов ИЛИ D1, D2 (К500ЛМ101) запирает транзисторные повторители на выходе АЦП, тем самым разрывая цепь ОС. Цифровые ИС Ш, D4 (К500ЛМ101) используются для стабилизации выходного кода в моменты перегрузки АЦП по входу, что особенно важно при последовательном включении двух и более БИС. Опыт включения АЦП КР1107ПВ5 может быть распростраиеи также иа БИС К1107ПВЗ и К1107ПВ4.

Вывод 6 используется для управления гистерезисом КН подачей постоянного напряжения 0Uh2 В, что наиболее эффективно при работе БИС в области высоких частот. Если эта операция не требуется, то вывод 6 остается незадей-ствованным или подключается к общей Шине через конденсатор емкостью 0,1 йкФ.

Компенсация абсолютной погрешности преобразования
