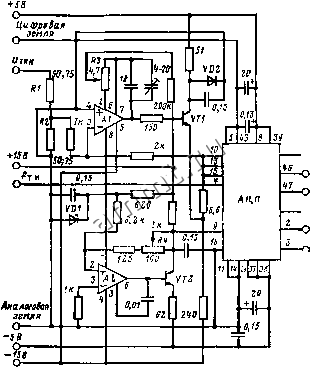

Рис. 3 21 Принципиальная электрическая схема включения БИС АЦП К1107ПВ1

противления резисторов входного делителя R1 и R2 подбираются в зависимости от значения полного сопротивления Z н значения аналогового напряжения Uj/n на входе БИС АЦП. Возможные значения Ri и R2 представлены в табл. 3.4. Кроме того, в схеме на рнс. 3.22 используются транзисторы КТ3107 {VT1) н КТ630 {VT2), стабилитрон Д818Е {VD1} НДИОД2Д514 {VD2).

Разрешающая способность устройств, в которых приме-



45


A Цирробые

Рнс 3 22 Принципиальная электрическая схема включения БИС АЦП КП07ПВ1 (второй вариант)

Таблица 3 4. Возможные значения сопротивлений резисторов входного делителя для БИС К1107ПВ1

Резисторы делителя

Полное входное сю-Протиялоиир

Z. (-м

Сопготивлснис резисторов.

Ои, прн разлнчныл

2 В 1

10 в

24,9

40,2

45,3

52,3

24,3

10,0

4.9*

37,4

60.4

68.1 [

80,6

39,2

15,4

7.5

няются БИС КП07ПВ1, может быть повышена за счет параллельного включения преобразователей, как это показано на рис. 3.23-3.25. Выборка сигнала на аналоговых входах




A ЦП


AU,n

-07(мр)

Рис 3 23 функциональная электрическая схема параллельного включения БИС АЦП КП07ПВ1

уз - устройства задержки, S -сумматор, бУ - буферные усилители. йЭ -ин

дикатпр заполнения (элемент И)

1(ПР)


Ряс 3 24 Ф\нкциональная э.1ектрическая схема параллельного включения БИС АЦП КИ07ПВ1-

/)У - буферные усилители, - компаратор напряжения, соответстаующсго

среднему уровню шкалы преобразования, Т - триггер, £ -сумматор

АЦП в этом случае происходит одновременно. Ввиду того что буферные ОУ обладают различной задержкой прохождения входного напряжения, управление работой АЦП следует проводить с некоторым временным сдвигом, поскольку задержка выборки в одном из АЦП на 15 пс прн частоте преобразоваиня 10 МГц способна вызвать погрешность преобразования ±0,5 MP.
