Читальный зал -->  Применение микроэлектронных ЦАП

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 [ 74 ] 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105

го -


1- --

i 19

...... 1 ( ! 1

-tto -ZS О to 0 so r,*!

Рлс 3 69 Зависимость времени преобразован11я от температуры БИС ЛЦП К1113ПВ1

Рнс 3 68 Зависимости от изменения напряжений питания абсолютных погрешностей преобразования в конечной точке шкалы прн униполярном (Sfii) и биполярном (brs2) напряжении на входе БИС ЛЦП КП.ЗПВ!

Ucci = 5 В±5% и Ucr2=-lo B±S%. Диапазо1ЕЫ их предельных изменений составляют 4,5 В6сс]!5,5 В и-16,5В<6с,а<-13,5 В.

Типовые зависимости основных электрических параметров приведены на рис. 3.68 и 3.69,

В БИС К1113ПВ1 выходной ток ЦАП сравнивается стоком, протекающим через входной резистор от источника сигнала. Тем самым формируется логический сигнал управления РПП. Стабилизация разрядных токов ЦАП осуществляется встроенным ИОН иа основе стабилитрона со скрытой структурой.

Включение АЦП в режиме работы с униполярным входным напряжением предполагает подсоединение вывода 15 к цифровой земле (вывод 16). При этом иа выходе встроенного ЦАП задается ток, равный току CP, но противоположной полярности. При работе АЦП с биполярным входным напряжением электрические сигналы на вывод 15 не подаются.

Тактирование РПП обеспечивается импульсами встроенного ГТИ с частотой следования 300-400 кГц. Установка РПП в исходное состояние и запуск его в режим преобразования производятся по внешнему сигналу Гашена-е и преобразование. По окончании преобразования АЦП вырабатывает сигнал Готовность данных и информация нз РПП поступает на цифровые выходы через каскады с тремя состояниями Временные диаграммы входных и выходных сигналов приведены иа рис, 3.67.




1 1

1 i;

> (

w > I

IZ Ь (

il ) С

I) -

VilZ

Рис 3 70 Рекомендуемые схемы включения БИС АЦП КШЗПВ! при униполярном (штричовая линия) и биполярном напряжениях на входе (а), регулировке напряжения полной шкалы (б), регулировке напряжения смещения нуля в диапазоне ±0,3 % (в) и ±0,05 % (г) полной шкалы, управления сдвигом нуля (д)

VDl-VD3~ иконы тнпа КД503А

Прн необходимости напряжение Uopn может быть доведено до значения 10,24 В с помощью резистора с переменным сопротивлением до 250 Ом.

Рекомендуемые схемы включения микросхемы АЦП К1113ПВ1 показаны иа рис. 3.70. Внешние резисторы поз-



От МС Q HtinFigmamepa

1S3 -JS8


ОКИС

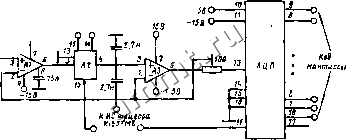

Рис 3 71 Фрагмент ирпвцнпнальной электрической схемы АЦП с пла-Bdiomefi запятой на основе БИС КИ13ПВ1

Боляют регулировать напряжение в конечной точке шкалы н пуля в пределах dr3 MP.

Напряжения от источников питания и входных сигналов подаются на БИС АЦП Kf ПЗПВ1 в следующей ]Юследова-тельности; потенциал земли, напряжения питания Ucc\ и Uccn, напряжение нз входы управления, входное аналоговое напряжение. Порядок снятия напряжений обратный. Допускается их одновременная подача и снятие.

Одним нз вариантов применения БИС АЦП КП13ПВ1 является функционирование в составе высокопроизводительных прецизионных АЦП с плавающей запятой, реализующих принцип адаптивного усиления измеряемого сигнала с последующим преобразованием в цифровую форму. Фрагмент принципиальной электрической схемы такого АЦП показан на рнс. 3.71. Микросхема КШЗПВ! используется в нем для выделения кода мантиссы. Сигнал с выхода УВХ на ОУ А1 (ИС К154УДЗ), А2 (половина ИС КР590КН4) и A3 (ИС К544УД1А) поступает на вход АЦП. Масштаб преобразования устанавливается резистором с сопротивлением 100 Ом, а дниамическнй диапазон соответствует 18-разрядному аналого-цифровому преобразованию [75].

В числе других типов БИС АЦП К1ИЗПВ1 позволяют расширить доступ к персональным ЭВМ (ПЭВМ), например, к таким, как Электроника БК-ООЮ . Устройства связи с объектом (УСО) на основе АЦП значительно дешевле, чем серийно выпускаемые Электроника 15КА-60/8-10 и Электроинка 15ПрА-13/001 .

Микросхема KHISHBU включенная по типовой схеме совместно с аналоговым мультиплексором К561КП2 и бу-
