О О . Q Q

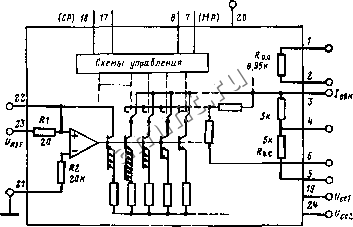

Рис, 2 35, Функциональная электрическая схема ИС ЦАП К5Э4ПА1

МИ ключами, генераторы разрядных токов, прецизионную резисториую матрицу (РМ). Все элементы схемы на рис. 2.35, за исключением РМ, размещены в объеме одного кристалла ИС.

Тонкопленочная матрица резисторов выполнена на втором кристалле. Использование взвешенных резисторов в старших разрядах (с первого по восьмой) и R-2R в младших разрядах (с девятого по двенадцатый) позволило использовать в РМ резисторы в соотношенни сопротивлений 1 : 4. Технологической особенностью изготовления кристалла является лазерная подгонка РМ на пластине и при функциональной настройке ЦАП.

Операционный усилитель ЦАП содержит дифференциальный каскад, эмитгериый повторитель, усилительный каскад, выходной эмиттериый повторитель. Кроме того, в ОУ содержатся делители напряжения, обеспечивающие необходимые потенциалы на базах транзисторов токов и схемы управления.

Токовые переключатели, генераторы токов, схемы управления, элементы РМ распределены в ИС между тремя 4-разрядными ЦАП. Поскольку выходное сопротивление генераторов токов стабильно, разрядные токи зависят только от изменения номиналов резисторов РМ.



Б коммутирующих ячейках ЦАП используются токовые переключатели иа многоэмиттерных транзисторах. Токовые переключатели первого и второго ЦАП рассчитаны на выходные токи 1; 0,5; 0,25; 0,126 мА, третьего- на выходные токи 0.5; 0,25; 0,125; 0,0625 мА, -Первая их группа подключается к выходу ИС непосредствеино, а вторая и третья - через резнсторные делители с коэффициентами деления 1/16 и 1/128. Переключение разрядных токов на общую или суммирующую шину происходит в зависимости от состояния разрядов кода.

Компенсирующий ОУ включен по схеме с обратной связью Его инвертирующий вход соединен с общей шиной через резистор R2. Потенциал инвертирующего входа при таком включении стремится к нулю. Через резистор R1, сопротивление которого равно 20 Ом, иа иеинвертирующий вход ОУ подается напряжение 10 В от ИОН. По этой цепи протекает ток /ol~0,5 мА. Условием балансной работы ОУ является равенство /оп~/к, где /к -ток коллектора специального транзистора-датчика, который выполнен в едином технологическом цикле с транзисторами разрядных генераторов гоков; !ои - ток в цепи ИОН. Транзистор-датчик обладает идентичными электрофизическими характеристиками с транзисторами генераторов токов п чувствителен к уходу их значений. Как только U превышает /од (из-за отклонения токов в разрядных цепях), на неинвер-тирующем входе ОУ устанавливается отрицательный потенциал относительно нулевого потенциала земли. В другом случае (/к</оп) на указанном входе ОУ устанавливается положительный потенциал. И в том и в другом случае с выхода ОУ иа базы транзисторов каждой из четверок поступает сигнал коррекции для восстановления равенства токов /оп и /к.

Первый 4-разрядный ЦАП образует разряды ИС с 1-го по 4-й и вносит основную долю всей погрешности преобразования. Его токовый диапазон равен 2 нА, причем через 1-й старший разряд протекает ток, равный 1 мА. Квант первого ЦАП соответствует токовому диапазону второго, а квант второго совпадает с токовым диапазоном третьей ячейкиЦАП.

В ИС К594ПА1 размещены резисторы номиналом 5 кОм (выводы 3-5), которые включаются в цепь обратной связи внешнего ОУ н обеспечивают работу ЦАП с выходом по напряжению в диапазоне от О до 10 В и 20 В, а также от О до 5 В при параллельном включении обоих резисторов.



Речпстоп соппотитепием 10 кОм (выводы t, 2) оЙрспрпт. вает режим работы с биполярным током в диапазонах напряжений dz2,5; ±5; ±10 В.

Основные ялектрические параметры при температуре окружающей среды 25±1П°С

На менее Не Солеа

Чггсло разрядов h........... 12 -

Д!!фференц альная ггелипейность fi(.D. % . . -0.012 0,012

Диапазон выходных токов /orw. мА:

униполярный............. !,8 2,2

биполярный............ 0,9 1,1

Ток утечки на выходе /оьк. мкА ..... - 0.7

Входное напряжение низкого уровня Uit В, пви работе:

с ТТЛ (ШС............ - 0,8

с К.\10П ЦИС........... , - 0,3

Входное напряжеине высокого уровня Уш, В, прн работе:

с ТТЛ ЦИС ......... 2,0 -

с КА10П ЦИС.........; . , 0,7Cecf -

Ток потребления /-г!, мД........ - 2

Ток потребления / сг. мА........ - 35

Вы)(олиой ток /о, мА . . ........ - 2,2

Время установлепня выходного тпка Гппм смене кода от 00..00 к П...11) tu мкс..... - 3,5

Предельна допустимые яиачения электрических режимов эксплуатоиич

Не менее Не iSo.iee

Напряжение исто1И!ика питания f/cd, В . , , - 6,0

Напряжелие источника питапия f/cc2, В . . . -18 -

Напряжение опорного источника Ursf, В . . 9,0 11,0

Входное напряжение высокого уровня Uin, В 2,0 Г>,0

Входное напряжение низкого уровня R . 1,0

Типоные зависимости электрических параметров ЦАП от изменения напряжений источникон питания и темпера* туры окружающей среды показаны на рис. 2.36-2.38,

Нумерация и назначение выводов микросхемы: /- вход сдвига выходного уровня; 2 - выход сдвига выходного уровня; 3-выход; 4-обратная связь Uor4~\0 В; 5 -обратная связь 6offv=?0 В; - общий; 7 -цифро* вой вход 12 (MP); i!?-/7-[шфровые входы 11-2-, - цифровой вход / (CP); /9~ нап[)яжение источника питания Vfc-\\ 20 - управление логическим порогом; 21 - пн-вертиру[ощий вхол ОУ; 22 - неинвертирующий вход ОУ; 23 - вход источника опорного напряжения 11цёр\ 24 - напряжение источника питания Vcc2
