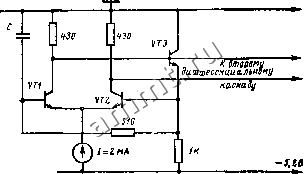

Читальный зал --> Применение микроэлектронных ЦАП  Сигнал ЗСЛ > РйГ. 354 Принниппалоная электрическая схема виутрепнею ГТИ БИС АЦП KI10H11B1 нпзацией на вывод 23 подаются внешние тактовые сигналы с уровнями ТТЛ нлн ЭСЛ Для сопряжения тактового входа АЦП с ЭСЛ схемами применяются ИС К500ПУ124, К155ЛА8, транзисторные сборки КР198НТ1А (рис. 3.55). К ТТЛ ЦИС микросхема К1108ПВ1 подключается без дополнительных устройств сопряжения. Схематические особенности входных каскадов АЦП накладывают ограничения на амплитуду преобразуемого сиг- ТТЛ г J±l н 9хв9з ая Рис. 3.55. Схема сопряжения БИС АЦП КИ08ПВ1 с ТТЛ ЦИС по входу CLK: -ис типа 13ЭЛА8 и.чи 530ЛА9; Л/- транзисторная сС5орка типа KP198HTIAf Vfi - транзистор типа КТ316Л Uaippottie htKoSbi - -RAB W9 9 Q Q * * * 31 f0\fl\ 221 23 ZZ 1d О О 6 17 6 6 15 m г О- изн Рис, 3.56. Типовая схема включения БИС АЦП К1108П31: Ci = l мкФ. Cj=0.47 мкФ {керамический); Сэ=-0,1 мкФ; C4 - I мкФ ский): Rm Ом (керамнче- нала. В области положительных значений она не доллна превышать уровня 4 В, при котором транзисторы селектора переходят в режим насыщения, а значение входного тока АЦП резко возрастает. При увеличении амплитуды сигнала до уровня Uccx и более возникает опасность пробоя переходов некоторых транзисторов схемы селектора. В то же время уровень входного отрицательного сигнала не должен снижаться менее -0,7 В, так как возможно произвольное открывание паразитных р-п.-р транзисторов ЦАП .младших разрядов. Это явление сопровождается резким возрастанием тока потребления 1с2. В связи с этим ие исключен катастрофический отказ БИС. Порядок подключения источников питания к АЦП произвольный, однако при этом недопустимо включать источник U,z2 даже кратковременно, если на входе не предусмотрены специальные схемы защиты от превышения уровня Типовая схема включения БИС АЦП К1108ПВ1 приведена на рис. 3.56. Правила коммутации выводов БИС при переключении из одного режима работы АЦП в другой указаны в табл. 3.6. ржим расгы С внутренним ГТИ и ИОН То же в режиме укороченный цикл Внутренний ГТИ, внешний ИОН То же в режиме Укороченный цикл Внешний ГТИ, ЕшутреипиЙ ИОН То же в режиме Укороченный цикл Вяешние ГТ[! и ИОН То же в peiiiMc Укороченный цикл
В монтажных платах устройств, содержаихнх АЦП КИ08ПВ1 необходимо предусматривать разделение общих шин (аналоговой н цифровой). Напряжение между ними не должно превышать ±0,05 В; наличие иЧшульспых наводок нежелательно. По выводам 22-24 микросхема К1108ПВ1 управляется низким уровнем напряжения, при этом подача отрицательных напряжений на вывод 23 недопустима, Последнее требование справедливо и для выводов БИС 12, 15, 17. В режиме автоматического запуска АЦП вывод 22 подключается к выводу 14 (общей шине). На печатных платах микросхемы электрическую разводку от выводов 17, 18, 20, 23 необходимо проводить шинами минимальной длины. Блокировочные конденсаторы С1, С2 по цепям источников питания целесообразно устанавливать вблизи соответствующих выводов БИС и дублировать электролитическими конденсаторами емкостью 10-100 мкФ дли сглаживания низкочастотных пульсаций. Прн наличии на шинах питания значительных помех возможно введение в ценя питания Г-образиых /?С-фильтров. Сопротивление последовательного резистора выбирается равпы.м 3 Ом, тогда напряжение питания -5,2 В желательно увеличить по абсолютному значению на 0,2-0,3 В.
