напряжение, изменяющееся в пределах от О до 10 В при токе нагрузки 0,5 А. Преобразование ток-напряжение осуществляется ОУ Л (ИС ОУ 154УДЗ). Выходной каскад схемы выполнен на комплементарной паре транзисторов VT1 типа КТ815Б и VT2 типа КТ814В, повышающий нагрузочную способность схемы. Опоркоенапряжение формируется прецизионным стабилитроном VDl типа Д818Г, Максимальное значение Uqrn регулируется с помощью резистора /?/ трша СП5-85Б в цепи обратной связи. В схеме использованы защитные диоды VD2, VD3 (КД514А).

Рассмотренные схемы В14лючеиия ИС ЦАП К572ПА1 представляют собой типовые примеры построения функциональных узлов РЭА ;ia основе умножающих ЦАП. Они, безусловно, не исчерпывают варианты использования этого популярного типа ИС ЦАП в аппаратуре, поскольку области его применения довольно разнообразны.

Микросхемы К572ПЛ1 применяются в устройствах вы- вода, сопряжения и отображения информации, совместно с универсальными осциллографами и графопостроителями, в системах автоматизации производственных процессов, аппаратуре для физических экспериментов и др.

В [24] предложено устройство для вывода информации из мини-ЭВМ СМ-4 на осциллограф в процессе проведения физического эксперимента. Одним из его наиболее важных оконечных узлов является ИС ЦАП 572ПА1А, включенная, как показано иа рис. 2.6. Устройство используется эффективно, когда необходимо представить на экране осциллографа простую графическую информацию (однозначные функции одной переменной и т.п.), а применение графических

(fee


Рис. 2,6. Схема устройства для вывода информации вэ ивин-ЭВМ CIW на осциллограф м



дисплеев и графопостроителей неудобно или неоправдаио. Оно обеспечивает представление данных в виде одного графика с 1024 точками отсчета, одиовремеиио двух графиков с 512 н четырех графиков с 256 точками отсчета. Микросхема ЦАП К572ПА1А применяется как преобразователь последовательного 8-разрядиого цифрового кода в напряжение на выходе внешнего ОУ А1.

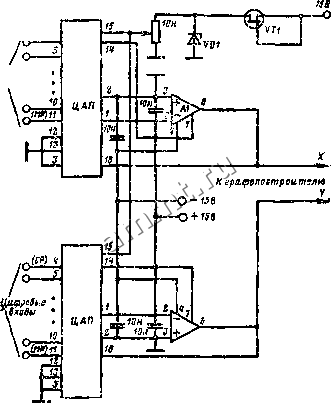

Для создания устройства вывода информации из ЭВМ 15ВСМ-5 па графопостроитель можно использовать ИС ЦАП К572ПА1 совместно с ИС ОУ К140УД7 {А1, А2) [25], стабилитроном VD1 типа КС191Е и транзистором VT1 типа КПЗОЗА, образующими узел стабилизации по входу ИОН

ЛСР) t


Рнс. 27. Схема устройства д.чп вывода ннформадин с ыивроЭВМ на графопостроитель



(рис. 2.7). Информация с оконечных узлов, выполненных иа ИС ЦАП, представляется положительным целым числом от о до 255. Устройство используется также дтя обмена информации с микроэвм Электроника ДЗ-28 (схема на рис. 2.7 приведена с некоторыми авторскими изменениями).

Данные о результате вычислений в ЭВМ удобно представлять в графической форме с помощью даухкоординат-ных аналоговы.тс графопостроителей, дисплеев, двухлучевых оспиллографов.

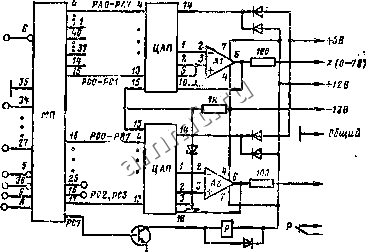

На рис. 2.8 показаны устройство вывода с двумя ЙС ЦАП К572ПА1, включенными соаместно с ИС ОУ К140УД6 {Л1 и Л2) д,ля управления пером графопостроителя по координатам X и Y [26], и БИС МП КР580ИК5О, у которой задействованы порты Л, В (липни РЛ0~РЛ7, РВО ~ РВ7) и четыре липни порта С [РСО - РСЗ). Линия РС7 порти С служит для управления подъемом и опусканием пера грат фопостроителя. Для исключения скачкообразных перемещений пера н получения неискаженного вывода графической информации проводится ее линейная интерполяция по специальной программе.

Принципиальная электрическая схема оконечного устройства узла вывода информации а автоматизированном измерителе спектров [27] приведена на рис. 2,9. В его состав


У (0-7 В)

УпваЬлете

Рис 2 8 Схема устройства для вывода информации нз микропроцессора на двухкоордянатный графопостроитель
