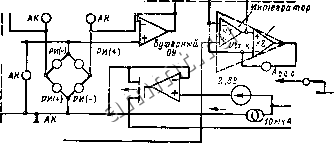

Читальный зал --> Применение микроэлектронных ЦАП фериым повторителем на ИС ОУ К140УД7, образует одно из таких УСО для управления медленно действующей технологической установкой [76], которое обеспечивает ввод аналоговых сигналов по восьми каналам и вывод по одному. В другом варианте УСО [77], необходимом для автоматизации технологического процесса изготовления стекла, АЦП КП13ПВ1 применен с двумя 8-канальными мультиплексорами К564КП2. Согласование КМОП входных уровней адресации с ТТЛ уровнями порта вывода ПЭВМ Электроника БК-0010 обеспечено ЦИС К133ЛН5. Эксплуатационные характеристики БИС АЦП КП 13ПВ1 позволили эффективно применять ее в сложном широкодна-пазониом спектрометре (область излучений от ультрафиолетовых до инфракрасных), который использовался прн исследовании кометы Галлея в рамках международной программы Вега . Глава 4 Интегрирующие АЦП и ЦАП 4.1. ИНТЕГРИРУЮЩИЕ АЦП 4.1.1, МИКРОСХЕМЫ К572ПВ2 И КР573ПВЗ Полупроводниковые БИС интегрирующего АЦП типа К572ПВ2 (А, Б, В) и КР572ПВ2 (А, Б, В) предназначены для применения в измерительной аппаратуре различного назначения. Совместно с ИОН, несколькими резисторами и конденсаторами оии выполняют функцию АЦП двойного интегрирования с автоматической коррекцией нуля и определением полярности входного сигнала [4]. Микросхемы выполнены в объеме одного кристалла по КМОП технологии (с поликремниевым затвором) и поставляются потребителям в герметичном металлокерамическом корпусе типа 4134.48-2 с планарным расположением выводов (К572ПВ2) и в пластмассовом прямоугольном корпусе типа 2123.40-2 с вертикальным расположением выводов (КР572ПВ2). Классификация микросхем К572ПВ2 и КР572ПВ2 по группам А, Б, В производнтся по погрешности преобразования б. Нумерация и назначение выводов микросхем КР572ПВ2 (К572ПВ2): 1 (5-) - напряжение питания Ucu 2 (25) - цифровой выход di\ 3 {26) - цифровой выход с,; 4 (27) - цифровой выход bi\ 5 {28) - цифровой выход а; 6 {29) - цифровой выход fi, 7 {30) -цифровой выход §] , 8 {31) - цифровой выход /i; 9 {32) - цифровой выход rfio; Ю (33)- цифровой выход Со; (34)-цифровой выход &[о; 12 {35) - цифровой выход Ою; 13 {36) - цифровой выход fю; 14 {37) - цифровой выход /ю; 15 {38) - цифровой выход м; 16 {39) - цифровой выход ftioo; 17 {40) - цифровой выход /юо; 18 {41) - цифровой выход /юо; 19 (42} - цифровой выход Ьс.ооо; 20 (43) - цифровой выход юоо; 21 (44) -цифровая земля; 22 (45) - цифровой выход g.bo; 23 (46) - цифровой выход йюо; 24 (47) - цифровой выход Cloo; 25 (-S) - цифровой выход gio; 26 (5) - напряжение питания Ucc2, (4) - копденсаюр иптеграюра Сят; 28 (5) - резистор интегратора /.щт; 29 {6) - конденсатор aBTOKOppeKHHti Сак; 30 {7) - аналоговый вход /, низкопо-теициальнын; 5/ (Й) - аналоговый вход 2, высокопотен-циальный; 32 (9)-общий аналоговый выход; 33 (Ю)- опорный конденсатор Сое; 34 (И)-опорный конденсатор Соп; 35 (12) -опорное напряжение UREr, 36 (13) -опорное напряженпе Urcf; 37 {20) ~ контрольный вход; 38 {21) - конденсатор генератора ТИ Ст.а, 39 (22) - резистор генератора ТИ Rrr, 40 (23) - генератор ТИ; 1, 2, 14-19- незадействоваиные выводы. Функциональные электрические схемы аналоговой и цифровой частей БИС показаны на рис. 4.1, й и 4,2. Результат преобразования АЦП двойного и1Гтегрирова-пия представляется цифровым кодом Лл:, эквивалентным среднему значению напряжения иа аналоговом входе, преобразуемому эа фиксированный интервал времеЕ1И Тх в соответствии с выражением U{t)dt \UnEFd.X, откуда Tx = VxTo/Uref, где Го - фиксированный интервал интегрирования напряжения на аналоговом входе; Тх - интервал интегрирования Uref, Vx - среднее значение напряжения на аналоговом входе. Число тактовых импульсов постоянной частоты /т.п со- о-hO f+l \инт квмпаратор   Mt/swI снгус-! Разр-б ан-, Абившпен- Рис 4 1 Функиионлльная электрическая схема аналоговой части БИС АЦП К572ПВ2 (а) временная диаграмма ее работы (б) ответствует коду Nx, как Nx=UxTo ftn/vref. Д-я К572ПВ2 и КР572ПВ2 JVo=1000. Тогда N.WU.jUREf- Цифровая информация на выходе микросхем представляется в специальном коде, предназначенном для непосредственного управления 3,5-декадным цифровым табло с 7-сегментнымн полупроводниковыми индикаторами. Диапазон входного сигнала определяется значением внешнего опорного напряжения и соотношения f/Rv= ± l,999f/ffE. Текущие показания цифрового табло соответствуют ЮООХ X.(VirnIVref). В процессе производства БИС проводится контроль параметров при Vref=\, В и 0,1 Б. Под погрешностью преобразования fi понимается разность между номинальным значением выходного кода БИС и значением, установленным после преобразования постоянного напряжения от эталонного источника.
