Управление ЦАП производится смещенным двоичным кодом. Схемы сдвига и согласования логических уровней, состоящие из эмнттерных повторителей и стабилитронов иа смещенных в обратном направлении р-п переходах, управляют дифференциальными переключателями разрядных токов без значительной задержки фронтов цифровых сигналов.

Подключением в ЦОС внешнего ОУ встроенных в ИС Ки08ПА1 резисторов Ro.c\ и /?о.с2 {выводы 9 и 10) можно добиться UoRh с значениями 10 и 20 В соответственно или 5 В при их параллельном включении.

.Микросхемы КИ08ПА1 эффективно применяются в составе генераторов функций. Принципиальная электрическая схема одного из них показана на рис. 2,40. Генератор обеспечивает формирование сигналов положительной полярности различной формы: прямоугольной, треугольной, симметричной, пилообразной с крутым фронтом (срезом), произвольной. Амплитуда сигналов достигает 10 В на нагрузке сопротивлением пе менее 2,5 кОм.

Функциональная электрическая схема генератора функций содержит управляемый по входу преобразователь код -напряжение на БИС ЦАП КП08ПА1, ИС ОУ К140УД7 (ИОН) (Al), ИС ОУ КИОУДИ {А2), генератор импульсов с частотой / 2 А1Гц и формирователь уровней логического сигнала на ЦИС Dl-l-D1-4 и D1-5, D1-6 (К531ЛНШ), формирователь кодовых последовательностей иа ЦИС D2-D4 - синхронных четырехразрядных двоичных реверсивных счетчиков типа К531ИЕ17П и D5 - сдвоенного /-триггера типа К531ТМ2П, разъемы для внешних коммутаций XI-Х4,

В принципиальной электрической схеме на рис. 2.46 подразумевается, что выводы 7 п 4 ОУ А1, А2 подключаются к точкам К1 и К2 соответственно. Выводы 14, D1, D5 и 16 D2-D4 соединяются в точке КЗ, а выводы 7 D1, D5 и 8 D2-D4 объединяются с общей шниой (цифровая земля). Выводы 7 и 14 шунтируются при подключении конденсаторов емкостью 0,15 мкФ.

В генераторе функции имеется возможность регулировки полной шкалы ЦАП резистором R1 и смещения нуля резистором R2, изменения направления счета и управления кодовой последовательностью путем коммутаций на разъ-

Схема генератора функций предложена инженером А. Н Щааел-киным.

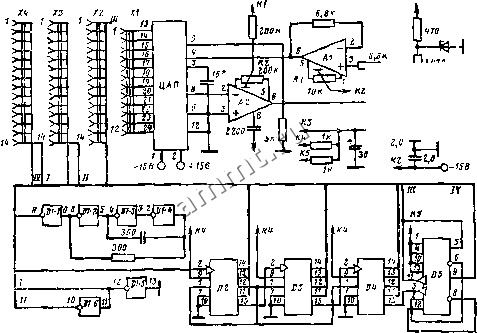

Рис 2 46 Принципиальная электрическая схема генератора функций на основе ИС ЦАП КП08ПА]

емах ХЗ к Х4, выбора формы сигналов при коммутациях между разъемами XI-Х4.

Для получения сигналов прямоугольной формы контакт И разъема ХЗ соединяется перемычками с любым из первых i3 контактов разъема Х4. Контакты X] в соответствт; с весовыми коэффциеитами выводов ЦАП (от VrefI2 па контакте / до 6д£?-/2 048 на контакте 12) соединяются вместе для получения требуемой амплитуды сигнала, а затем подключаются к одному из контактов разъема Х2 или к контакту 14 разъема Х4 в зависимости от выбора требуемой частоты генерации. Частота следования импульсов f:2 МГц может быть обеспечена подключением к контакту 14 разъема Х2, а fl МГц - к контакту 13 Х2 и т.д. до частоты 250 кГц (контакт / Х2) или 125 кГц (контакт 14 Х4). Незадействоваиные контакты XI объединяются с контактами Х4.

Для нолучечия сигналов треугольной формы производятся следующие соединения: контакт 14 ХЗ с контактом 14 Х4, контактов разъема Х1 с соответствующими им по номеру контактами разъема Х2. Исходные сигналы обладают амплитудой 10 В и частотой следования /л;62 Гц. Для повышения частоты сигнала в 2 (и 4) раза контакты XI подключаются к контактам Х2 со сдвигом вперед иа 1 (и 2) номера. Частоту следования треугольных импульсов можно уменьшить в 2 раза, соединив контакт 1 XI с контактом 14 Х4, а остальные контакты XI - с контактами Х2 со сдвигом нумерации на одни назад.

Для получения сигналов пилообразной формы контакты XI и Х2 соединяются так же, как и в предыдущем случае. При этом контакт 14 ХЗ коммутируется иа любой ив первых 13 контактов Х4 (для сигналов с крутым фронтом) нлн ХЗ (для сигналов с крутым срезом).

Для получения сигналов произвольной формы контакты разъема XI подключаются по отдельности или группами в произвольном порядке к контактам разъема Х2 и контакту 14 Х4. Симметричные сигналы формируются яри коммутации контакта 14 ХЗ иа контакт 14 Х4. Часть контактов разъема XI может соединяться с первыми 13 контактами разъемов ХЗ и Х4.

При параллелыюм 12-котактном соединении разъемов XI с ХЗ нли XI с Х4 на выходе генератора функций появляется напряжение постоянного тока амплитудой от О до 10 В.

В [49] описаны многоканальные преобразователи фор-
