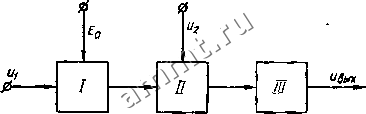

Читальный зал --> Лентопротяжные механизмы Таким образом, выходное напряжение получается пропорциональным сумме входных напряжений. Если Ri = ... = R, г + в + -г --- В этом выражении---=- коэффициент пропорциона.1ьности, по- .7 , А казываюш,ин. вэ сколько раз выходное напряжение Ugbix отличается от не-тишюго значения суммарного сигнала.  Рис. XIX.19. Блок-схема множительного импульсного устройства. Если количество слагаемых на входе цепи в процессе решения задачи изменяется, то изменяется и величина коэффициента пропорциональности, что приводит к существенным ошибкам в напряжении Ывых- Ув1ичением числа слагаемых iV коэффициент пропорциональности уменьшается. Изменение коэффициента пропорциональности при изменении числа слагаемых является существенным недостатком суммирующей цепи, так как при этом возникает ошибка в значении су.ммы. Для уменьшения этой ошибки необходимо, чтобы выполнялось условие Rn R, а это приводит к тому, что величина ивых будет мала по сравнению с входными величинами. Схема, приведенная на рис. XIX.18, может выполнять и операцию вычитания, если на входные клеммы подать напряжения разной полярности. Множительные и делительные устройства. Существует большое количество способов н схем перемножения и деления двух или нескольких функций. Наиболее распространены устройства импульсного типа. На рнс. XIX.19 приведена блок-схема устройства, в котором используются импульсы прямоугольной формы, модулированные по амплитуде напряжением, представляюшм один из сомножителей. Второй сомножитель выражается длительностью этих импульсов. Блок-схема состоит из генератора / прямоугольных импульсов переменной длительности, амплитудного модулятора и сглаживающего фильтра /. Генератор / осуществляет линейное преобразование входного сигнале! Ui в последовательность прямоугольных импульсов с амплитудой £а и воэф Электрические счетно-решаощие устройства 643 ииентоы заполнения й, пропорциональным входному напряжению ui* т - длительность нмпульса, Т-период повторения импульсов. Модулятор изменяет амплитуду этих импульсов так, что она стзно-в;!тся пропорциональной второму входному сигналу. CU2, ггде А - амплитуда импульса, с - коэффициент пропорциональности.  Рис. XIX.20. Схема множительного импульсного устройства. После усреднения напряжения сыг сглаживающим фильтром / нз выходе получим вых = fi = сы., -1- == сии . На рис. XIX.20 приведена принципиальная электрическая схема множительного устройства, соответствующего рассмотренной блок-схеме. Генератором прямоугольных импульсов переменной длительности является задержанный мультивибратор на лампе Л, возбуждаемый пусковыми импульсами блокинг-генератора. Импульсы с мультивибратора поступают на управляющую сетку лампы Лз, анодаая цепь которой питается напряжением щ,. Амплитуда импульсов в анодной цепи лампы будет равна Величине сигнала и. Эти импульсы сглаживаются /?С-фильтром на выходе устройства. С целью устраиення искажения переднего фронта импульсов и связанной с ним погрешности, импульсы из анодной цепи Лз поступают на сглаживающий фильтр через катодный повторитель Л. При тщательной регулировке удается получить относительную погрешность умножения но-рядка 1%, § 8. РЕШАЮЩИЕ УСИЛИТЕЛИ Решающим усилителем называется устройство, состоящее из усилителя с большим коэффициентом усиления и внешней цепи отрицательной обратной связи [2].  Рнс. XIX.21. Схеча решающего усилителя постоянного тока. В зависимости от структуры цепи обратной связи и значений параметров ее элементов решаюыще усилители могут выполнять операции суммирования, вычитания, дафференцирования, интегрирования и т. п. При этом точность выполнения этих т-*-17 Рис. XIX.22. Функциональная схема решающего усилителя. операций может быть очень высокой. Усилитель (обычно усилитель постоянного тока) может быть выполнен по схеме, приведенной на рис. XIX.21. Суммирующий реи1ающий усилитель. Функциональная схема решающего усилителя показана на рнс. XIX.22. Знаком < обозначен усили- тель постоянного тока (УПТ) с коэффициентом усиления А в разомкнутом состоянии. Rl, .....- добавочные сопротивления, а Roq- сопротивление обратной связи. Выходное напряжение суммирующего усилителя при 4 > 1 связано с входными напряжениями зависимостью Ro6 . Rq6 Rl Ri и т. д.- коэффициенты суммирования.
