Практическая схема генератора пилообразного напряжения большой амплитуды приведена на рис, лП1.128. Роль индуктивности Li здесь выполняют обмотки трансформатора Трг, а Li - индуктивность трансформатора блокннг-генератора Tpi.

Способы развертки луча в трубках с электромагнитным отклокением

В трубках с электромагнитным отклонением луч перемещается магнитным лачем, которое создается двумя катушками, расположенными на диаметральЕю противоположных сторонах горловины трубки. В пространстве

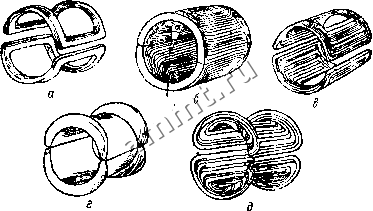

Рис. Х1П.129 Откюняющне катушки:

а - с сосредоточенной обмоткой б - с распределенной обчогкой, в - с полу распределенное обноткой, г, д - катушкн с отогнутыми краямв-

между катушками создается приблизительно однородное магнит1юе поле и электроны движутся по отрезкам круговой траектории в плоскости, перпендикулярной оси катушек (магнитным силовым линиям). Число ампер-витков, необходимое для отклонения электронного луча на экране трубки, определяется по формуле

где h - величина отклонения луча на экране трубки, см; - напряжение на аноде трубки, в; г - расстояние между центром катушек и зкраноа!, см; I - длина катушкн, см; d - средний диаметр отклоняюшей системы, См; / - ток в отклоняющих катушках, a;w - число витков.

Чтобы получить малые искажения растра прн отклонении электронного пучка, необходимо создать по возможности однородное электромагнитное пате между катушками Для этой цели в телевидении преимущественно применяются отклоняющие катушки без сердечников (рис. ХП1,129).



Поле катушек с сосредоточенной обмоткой (рнс. ХП1.129, о) неоднородно, что приводит к расфокусировке луча, но эти катушки просты по конструкции и иногда применяются. При соблюдении условия 2а = r, где r - радиус катушки, йа - расстояние между катушками (рис. ХПМЗО), искажения поля катушки будут минимальными.

f Наиболее однородное поле можно мучить, если применить распределенную обмотку (рис. ХП1 129,6) с синусным распределением витков, где число витков на один градус окружности поперечного сечения пропорционально синусу вертикального

угла сс Однако выполнить такую обмотку достаточно сложно, поэтому обычно применяют полураспределенную обмотку




Рис. ХП1 130. К расчету отклоняющей катушкн с сосредоточенной обмоткой.

Рис. Х1П.131. К расчету отклоняющей катушки с полу распределенной обмоткой.

(рис XIII. 128, в), состоящую из нескольких секций. Если в такой катушке 4-5 секций, то поле незначительно отличается от поля распределенной катушки.

Если задано общее число витков отклоняющей катушкн с полураспределенной обмоткой W, то число витков яаждой секции ад, ica и т. д. (рнс. XIII.131) можно определить по формулам:

Wi = Wa sin а;

Wi = Kf(, sin 2,

w Wq sin a ;

bin cti -J- sin 2 + - - + sin a

У концов катушек вследствие краевого эффекта поле отличается от однородного; для уменьшения краевого эффекта края катушек отгибают.

Для отклонения луча по горизонтали и вертикали применяются отклоняющие системы, состоящие из двух пар катушек, расположенных перпендикулярно друг другу. При тако.ч расположении катушас взаимное влияние як магнитных полей устраняется.

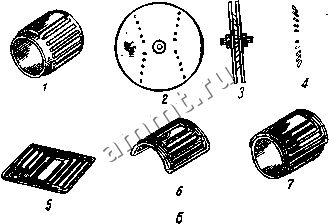

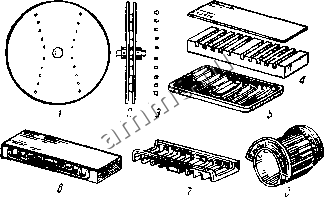

Рнс. XIII.132. Формы шаблонов н последовательность операций при изготовлении катушек с полураспределенной

обмоткой:

с - с отогнутыми краями (обычно строчная); / - оправка для намотки катушки (видны отверстия для шпилек), 2 - аид на оправку сбоку; 3 - сечение намотанной катушкн, 4 - оправка для придания правильной формы и отгибания краев катушкн, 6 - обвязка катушки, 6 - отгибка краев катушки в оправке, 7 - катушка с отогнутыми краями, 8 ~ катушкя иа каркасе, б - с ровными краями (обычно кадровая), J ~ каркас с пазами, 2 - оправка для намотки катушкн, 3 - вид на оправку сбоку (положение шпилек - наклонное), 4 - сечения намотанной катушки, 5 - обвязка катушкн, 6 - катушка, согнутая цилиндром, 7 - катушка

на каркасе.
