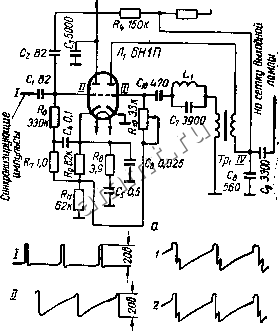

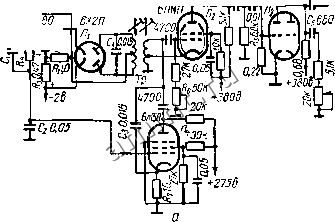

Читальный зал --> Лентопротяжные механизмы Я,6вк R27Kfh5,6K  I ХЛЛ.  Рис. XIII.212. Широтногимпульсная АПФ1 а - схема; б - осциллограммы импульсов н разднчаых точках схемы; в - форма напряжения на сетке фазового детектора & зависичости от фазовых соогиошсвий между спнхро-нпэирующими и сравинцаеиынн импульсами. сигнала и синхронизация будет нарушаться. Тем не менее эти схемы можно рекомендовать при конструировании малоламповых приемников повышенной помехоустойчивости. На рис. ХП1.213, а представлена схема, в которой в качестве напряжения сравнения используются колебания синусоидальной формы строч- Синхроиизирующие импульсы Cs390 JOOQ  6 8 г Диад Рис XIII 213. АПФ с использованием синусоидального напряжения: а - схема; б, е. г - форма напряжении на диодах н .7, при различном соотношении фаз между синхронизирующим и сранни-взеиын напряжением. ной частоты, вырабатываемые генератором, собранным на первых трех электродах лампы Лг- Эти колебания подаются в противофазе на аноды фазового детектора Л. Кроме того, на аноды лампы Л, поступают синхронизирующие импульсы в одинаковой фазе. Таким образом, при равенстве фаз синхронизирующих импульсов н сравниваемого напряжения к диоду J7j, в любой момент времени при..[Ожены одинаковые напряження (рис. XIII.213, б), взаимно компенсируюшле друг друга на сопротивлениях Rl, Rz. При сдвиге фаз между синхронизирующими импульсами и сравниваемым напряжением (рнс. XIII.213,в,г) на сопро-тнвлениях Ri, R3 возникает регулирующее напряжение, которое, поступая на сетку реактивной лампы .It, изменяет эквивалентную емкость контура генератора Л2 и таким образом управляет частотой генератора синусоидальных колебаний В анодной цепи лампы Л% синусоидальные ко.эеба-ния ограничиваются н превращаются в прямоугольные импульсы, которые после дифференцирования поступают на сетку разрядной ЛЭЛ1ПЫ Ля и открывают ее. В рассмотренной схеме огсугсгвует генератор импульсов типа мультивибратора или блокинг-генератора, что является ее оригинальной особенностью. Инерционные методы помехоустойчивой синхронизации как правило применяются в генераторах строчной развертки, которые больше подвержены действию помех вследствие малой постоянной временч цепей яыделения строчных синхронизирующих импульсов. Генераторы кадровой развертки, в которых мя выделения синхронизирующих импульсов используются интегрирующие цепочки, менее подвержены действию помех. Тем не менее и в генераторах кадровой развертки иногда целесообразно применять инерционные методы синхронизации. В качестве примера на рис. X 111.214 приведена схема инерционной синхронизации кадровой развертки по принципу действия ана-лотичная схеме, показанной на рис. XIII.206. тЬ<ишюм10 ШООИОВЫП!/ OOOl
