Читальный зал --> Лентопротяжные механизмы Чтобы получить лучшее отделение импу-иьов, иногда включают несколько ограничительных каскадов последовательно. Схема пентодного отделителя приведена иа рис. XIII.186. Ярко выраженный загиб характеристики анодного тока пентода и малый линейный R,50k flw дсилцтепя сигналов изображения ситрияизирующик ампутод участок сеточной характеристики позволяют получить Хорошее двухстороннее ограничение при небольшой амплитуде импульсов На входе. Существенное влияние на работу ограничителя оказывает постоянная времени цепи автоматического смещения. Для того чтобы смещение успевало <сле* дить за изменением уровня телевизионного сигнала, необходимо иметь малую постоянную времени r\pi (рис, X111.184; XIII 186). Однако при этом работа селектора в условиях импульсных помех буде! неустойчивой. Эти противоречивые требования до некоторой степени удовлетворяются в схеме отделителя синхронизирующих импульсов с двумя ЙС-цепоч-ками (рис. XIII.187) Здесь постоянная времени rt выбирается малой, й постоянная времени R2C2-большой, при этом Яз>э- Последнее уЬловие необходимо, чтобы смещение определялось главным образом цепочкой с малой постоянной времени. Рис. XIII.185. Отделитель для синхронизирующих импульсов огрицатель-ной полярности. UfoCKado усипителя жения  Краздештетгли цепям Сшаие на управляющей сетке тиосительмо катеда Рис. XIII.186. Пентодный отделитель: а - схема; 6 - график, поясняющий принцип работы схемы. Еще лучшие результаты дает схема селектора (рис XIII,188) с изменяемой постоянной времени в период заряда а разряда. При воздействии на вход схемы синхронизирующего импульса конденсаторы С\ и Сз практически оказываются включенны.чи параллельно, так как диод открыт. Поскольку емкость Сд велика, то постоянная времени заряда будет большой и схема окажется малочувствительной к импульсным помехам, превышающим урюеиь синхронизирующих сигналов. По окончании сиихро- низирующего импульса конд 1саторы будут разряжаться каждый через свою цепь. При этом смещение иа сетке лампы будет определяться напря-  Рис. ХП1.187, Отделитель синхро-низнруюцу1х импульсов с двумя ЯС-цепочками.  Рис. X111,188. Принципиальна к схема селектора с изменяемой постоянной времеин. >  Рис. ХП1.189. Иллюстрация работы ЯС-цепочки при подаче на ее вход прямоугачьиого импульса: а - схема; 6 - напряжение ка входе; ~~ напряженке на ковдеисаторе; г - напряжение на сопротналеннн. женнек на конденсаторе С, который разряжается с малой постояннее времени. Это способствует быстрому восстановлению нормального режима в схеме иосле воздействии импульсной шшехн. Строчные и кадровые синхронизирующие нмпульсы разделяются по принципу времеииой селекции.

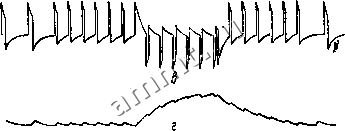

278 Телеааденае Благодаря тому, что длительность кадрового нмпульса значительно больше (примерно в 38 раз), чем длнтельность строчного спихронизнрую-щего импульса, строчные и кадровые синхронизирующие импульсы можно разделить довольно простыми средствами. Если на вход цепочки из последовательно включенных сопротивления R и емкости С (рнс, X111.I89, а) поступает прямоугольный импульс амплитудой Е (рис. ХП1.189, б), то напряжение Сс на конденсаторе будет нарастать по экспоненте. По окончании импульса напряжение будет спадать 1 l I   Рис. ХП1.190. Форма телевизионного синхросигнала: о - на входе КС-иепочкн; б, в - ца выходе дифференцирующей цепочки соответственно прн RC < tg ющей ц почки. н т < RC < Т ; г - ка выходе ирзтегриру- также по экспоненте. При малой постоянной времени т = RC (кривая / на рис. ХП1.189, в) напряжение нарастает и спадает быстро, с увеличением постоянной времени (кривые II, 111) - медленнее. Напряжение на сопротивлении определяется разностью U - и при малом т имеет вид остроугольных импульсов (кривая / на рис. ХН1,189, з), а при большом т вид сколотого искаженного прямоугольного импульса (кривая /). Форма телевизионного синхросигнала приведена на рис. ХП1.190, fl. Если на вход iC-пепочки, постояннаявремени которой в несколько раз меньше длительности вырезки (RC С Тв), подать синхронизирующий сигнал, то напряжение, снимаемое с сопротивлении R, будет иметь форму остроконечных импульсов (рнс.ХП1,190, б). Это напряжение прнблиэи-
