няющая принцип получения двухтактного пилообразного напряження непосредственно с разрядной цепочкк, приведена на рис, Х1П.123. В этой схеме i?i = jRa и Ci = Си. При включении напряження (при разомкнутом ключе К) конденсатор Ci через сопротивление Ri зарядится до напряжения i/c- На время обратного хода ключ К замыкается, и конденсатор С\ отдает половину своего заряда конденсатору Сг; таким образом оба конденсатора

оказываются заряженными до напряжения

После размыкания ключа (прямой ход) конденсатор Сх снова начинает заряжаться от источника питания через сопротивление Ri, а конденсатш Сз разряжаться через сопротивление /?з. Так как постоянные времени ?lCl

SHSC

*900в

с, 250

6HSC

!fg10.0

Со 5000 яг *900S § §.

СаЗОво

ICyfOO

Рис. X и 1,125, Схема генератора пилообразного напряжения с двухтактнЕШ усилителем.

и R&Cz одинаковы, то к концу прямого хода конденсатор Са разрядится ровно на столько, на сколько зарядится конденсатор Ci. Таки.ч образом, переменные напряжения f/i и С/ъ, снимаемые с конденсаторов Ci иСг, представляют собой две противофазные кпилы* с одинаковым размахом.

На рис. ХП1.124 приведена практическая схема генератора кадровой развертки д-чя трубки 18ЛО40Б, в которой в качестве к.тюча использован блокинг-генератор, а зарядная цепь составлена из последовательно включенных емкостей С, С13 (вместо Ci на рис. ХП1.123) и С, С, (вместо Сз на рис. ХИ1.123) и сопротивлений Rg и Rig.

Вследствие малой величины переходных емкостей и С происходит дифференцирование и искажается форма пилообразного напряжения. Для компенсации искажений последовательно с конденсаторами С7 и Cja включены интегрирующие цепочки R, Rj, Cjg и Rn, Rig, Cie-

Схема кадровой развертки с двухтактным усилитечем пилообразного напряжения на двойном триоде н Л- приведена иа рис. ХИ1.125. Пилообразное напряжение выделяется на конденсаторе Ci, который заряжается через сопротнв.1еыие/;4, R, а разряжается через лампу Л1, Триоды Л1 и Лг образуют мультивибратор, в котором обратная связь осуществляется через цепьС, Ri,C2. Пилообразное напряжение, снимаемое с анода Лг, предварительно ди4реицируется с помощью цепочки С R, пропускается через фильтр Cg, Rt и подается на сетку Лх уже в виде остроконечного импульса, обеспьчивающего са.човозбуждение мультивибратора. Для полу-



чения симметричного пилообразного напряжения с анода на сетку Лз через делитель подается пилообразное напряжение. Емкость высоковольтных разделительных конденсаторов и Cj желательно выбирать небольшой, однако при этом возникают нелинейные искажения, для компенсации которых вводится цепь обратной связи из сопротивлений и i? с анодной цепи триода на сетку Лг. От тщательного подбора величин сопротивлений i?e и Я? в значительной степени зависит линейность развертки.

Усилители пилообразного напряжения с трансформаторным и автотрансформаторным ъыхоллгЛи. Для получения большой амплитуды пилообразного напряжения как в строчных так и в кадровых генераторах раз-

бНвС

эмвр



уЮОО

к машинам

Рнс. XIII. 126. Схема усилителя пилообразного напряжения с автотрансформаторным выходом.

вертки могут быть применены усилители с трансформаторной или автотрансформаторной нагрузками. Схемы с автотрансформаторным (или трансформаторным) выходом преимущественно применяются в генераторах строчной разверктн, где благодаря повышенной частоте развертки (15 625 гц) трансформаторы удается изготовить относительно малых габаритов. На рис. л1 1.126 приведен один нз практических вариантов схемы выходного усилителя строчной развертки с автотрансформаторным выходом. Для неискаженной передачи пилообразного напряжения трансформатор необхо-дн.мо рассчитать на полосу пропускания, в 7-10 раз превышающую частоту поьторения пилообразного отклоняющего напряжения.

На рис. Х1П.127, а приведена принпипиальиая схема развертки, в которой для получения большой амплитуды пилообразного напряжения на отклоняющих элеетродах трубки используется схема заряда конденсатора через индуктивность. При заряде конденсатора через индуктивность ток заряда ие прекращается и тогда, когда напряжение на конденсаторе стако-ВИ1СЯ равным напряжению источника Е. Благодаря э. д. с, возникающей в индуктивности при уменьшении тока, ток заряда продолжает течь в том же направлении, сообщая емкости С дополнитедьный заряд, до тех пор пока не замкнется ключ /С и не разрядит емкость. Кривая напряжения иа конденсаторе (рис. XIII.127, б) состоит из отрезков синусоиды, Период колебаний контура UC (пунктирная кривая) выбирается в несколько раз (4-6) больше, чем период пилообразного напряжения. Роль ключа в этой схеме может выполнять блокинг-генератор. Принципиально с помощью такой схемы можно получить размах пилообразного напряжения несколько меньше 2Е. Включая в схему индуктивность La, можно увеличить выходное напряжение. При этом необходимо выбирать лампу блокинг-генератора с малым внутренним сопротивлением, чтобы в цепн разряда конденсатора



hxC возможен был колебательный процесс. В этом случае процесс разряда конденсатора С ке прекращается при достижении на нем напряжения, равного нулю Благодаря энергии, запасенной в индунтивиости i-a, коидев-

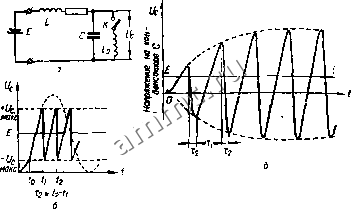

Рнс XIII, 127. Генератор пилообразного напряжения, работающий на принципе заряда конденсатора через индуктивность: а - схема. 6 - напряжение на конденсаторе при отсутствии индуктивности Lt, в - напряжение на конденсаторе при иалвчни нндуктнвности Lj.

сатор заряжается до некоторого отрицательного значения напряжения. В течение нескольких периодов колебаний амплитуда пилообразного напряжения достигает величины, значительно превышающей напряжение псточ-


Cj}000(8x8}

Rg1,0 Rg}ii,0 Вкд

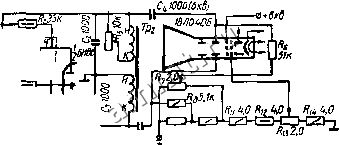

Рис XIII.128, Практическая схема генератора строчной развертки, работающая по принципу схемы, приведенной на рнс. Х1П 127. Параметры

-4 Ы-, обмотки состоят из 2000

трансформатора Tmi сечение сердечника 3-ви1к0в провода ПЭШД 0,1.

ннка питания Е, Амплитуда пилообразного напряження растет с jse-лнчеинем нндуктивиостн I.2i Но при этом возрастает к длительность обратного хода.
