катушек у Li и La не менее 18 мм. Подстроенные сердечники из феррита 1500НМ диаметром 4,5 мм.

В цветных кинескопах также как и в черно-белых применяется магнитное отклонение. Стедует однако иметь в виду, что отклоняющая система оказывает существенное влияние на расслоение лучей, поэтому к

Сшрочнье тщшт отклоняющей системы

Нотишки жтротгнитЫ сдения

От 7ВС

Шюцпасобрг-тг/к

коОот ТВС


Плата формирования с катода быхфой латы тфсб-

шпуяьШ динашчккого сбедеш

тр,(т)

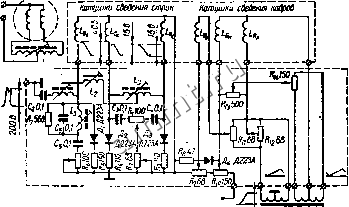

Рис. ХП1.27]. Схема .чнпамкческого сведения лучей, примененная в те.1е-визоре с трубкой 59ЛКЗЦ.

точности ее изготовления предъявляются очень жесткие требования. Эхо практически не позвапяет изготовить отклоняющие катушки средствами, имйощимися в распоряжении радиолюбителей (29].

Настройка приемника цветного телевидения

Настройку и регулировку приемника цветного телевидения целесооб* разно разделить на три этапа:

1. Настройка узлов цветного приемника, аналогичных узлам приемника черно-белого телевидения.

2. Получение черно-белого изображения на пветной трубке.

3. Настройка цветных узлов приемника.

Сначала настраивается входное устройство, затем УПЧ, канал звукового сопровождения, видеоусилитель, цепи разверток и синхронизации. При этом узлы, специфические для цветного приемника, отключаются. Вместо цвепюй трубки целесообразно установить обычную черно-белую трубку и добиться на ней качественного изображения.

При настройке УПЧ и видеоусилите.тя следует обратить внимание на получение хорошей режекции на несущей частоте звукового сопровождения, а также на получение частотной характеристики яркостного канала видеоусилителя, соответствующей рис. ХП1.272.



Крутой срез либо провал в частотной характеристике видеоусилителя достигается применением режекториого контура, настроенного иа частоту цветовой поднесущей.

После того как получено хорошее изображение на ечерно-белой трубке, можно перейти к регулировке цветной трубки. В первую очередь необходимо добиться однородности свечения экрана трубки. На однородность свечения экрана влияют: цепи статического и динамического сведения, катушки однородности цвета, нагфяжения на электродах прожекторов. Для определения однородности свечения устанавливают ручку

fun 1

о 1

г 3 4 Г,Ш о i 2 3 F, Мга

рис. ХП1.272. Частотная характеристика яркостного канала

видеоусилителя:

а - с провалом на частоте цветовой поднесущей; б - сокращенная

до 4 Мец.

контрастности изображения на минимальный уровень сигнала, ручку регулировки яркости иа максимум. Отключая поочередно два луча из трех, например, уменьшением ускоряющих напряжении на двух прожекторах, добиваются получения однородного по всему экрану красного растра, затем, аналогично, синего и зеленого. Эта операция осуществляется вращением магнитов чистоты цвета , а также подбором положения отклоняющей системы на горловине кинескопа. После этого включаются три луча и постоянными магнитами статического сведения добиваются совмещения трех лучей в центре экрана.

Следующей степенью регулировки является установка динамического сведения, в результате которой необходимо добиться, чтобы три луча сходились ие только в центре экрана, но и на краях. Работа эта кропотлива и может быть существенно облегчена применением специальных генераторов клетчатого сигнала. Динамическое сведение производят сначала на красном и зеленом лучах при выключенном синем , а затем включают синий луч и подводят его к сведенным ранее красному и зеленому лучам. Эта операция осуществляется по вертикальной линии, делящей экран пополам, и по центральной строке.

В схеме, приведенной на рис. ХП1.271, совмещение красной и зеленой вертикальных линий производится потенциометрами Rq и Rh, а перемещение точек обоих цветов на одну горизонталь потенциометрами Ri и Rii. Синий луч сводят потенциометрами R и R. Совмещение строк в левой части экрана осуществляется потенциометром 7? а в правой - изменением нндуктивиосги Ц. П)емешение точек обоих вдетов на одну вертикаль выполняется потенциойетром Ri и подбором ивдуктивности Ы. Сведение синего луча по горизонтали производят вращенкем сердечника катушкн Li и двнжка потенциометра Ra-

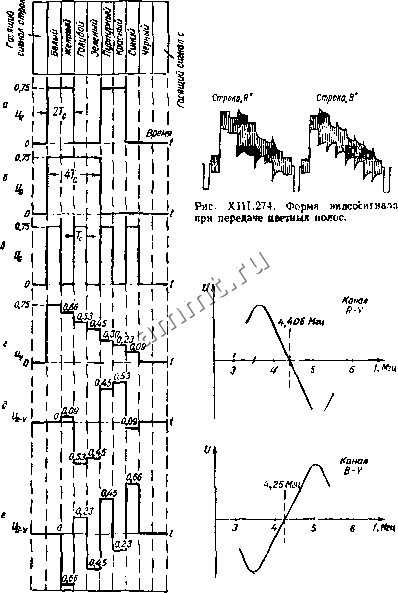

Рис. ХИ1.273. Сигналы фор.чирования

§. цветных полос. 6


Рис. ХП1-275. Оптимальные частотные характеристики дискриминаторов.
