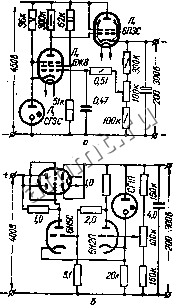

Читальный зал --> Лентопротяжные механизмы Выходное сопротивление газовых стабилизаторов на частоте 50 гц около 50-200 ом и с повышением частоты растет. В радиолюбительской практике газовые стабилизаторы применяются для стабилизации анодного питания гетеродинов, питания экранных сеток ламп, работающих в схемах с АРУ, а также в измерительной аппаратуре. В качестве газовых стабилизаторов можно использовать неоновые лампы. Однако лучшие результаты ггожно получить, если применять специальные газовые стабилизаторы -стабилитроны (см. гл. VIII). Схема включениястабилизатора приведена на рнс. XV.11. Последовательно со стаби.титроном включается резистор/?б. называемый балластным.  Зк 41=3- СГ4С ©5 -fit 33т Gm Рис. XV.ll. Схема одно-каскадного газового стабилизатора. Рис. XV. 12. Схема двух каскадного газового стабилизатора. Если нужно увеличить значение стабилизируемого напряжения, можно включить последовательно несколько стабилитронов, рассчитанных на одинаковый ток. Для увеличения коэффициента стабилизации иногда включают последовательно несколько звеньев, содержащих стабилитроны. Пример такой схемы приведен на рис. XV.I2. Чем меньше ток нагрузки и чем больше напряжение на входе стабилизатора Vx-, тем лучше его стабилизирующее действие. Однако при повышении напряжения U\ ухудшается к. п. д, стабилизатора. Величина {]\ должна быть не меньше напряжения зажигания стабилитрона (табл. Vin,57). Расчет газового стабилизатора. Задается величина стабилизированного напряжения 1/ст* ток иагрузкн /и н процентное изменение входного напряжения а. Требуется определить величину сопро-тивлеиии /?бИ поминальное зиачеиие входного напряжения 0,02af;ct ,)-0,0а(/. СТ макс стмнн стиакс + /ст. нн)-0,02а/ ст. мнн ст. макс максимальное и минимальное значения тока через стабилитрон, а; Uq - напряжение на стабилитроне, в. Величины /егмакс ст.мнн приведены в табл. VIH.S?. Коэффициент стабилизации 1 Кднн где Rsm - динамическое сопротивление стабилитрона Кдия ст.макс ст.мии Здесь У- и Ц.Т.МИН -~ напряжения на стабилитроне при макса- ыальном и минимальном значениях тока через стабилитрон.   Рис. XV. 13. Схемы электронных стабилизаторов напряжения. Электронные стабилизаторы напряжения являются наиболее совершенными. Коэффициент стабилизации у них значительно выше, чем у газовых. Выходное сопротивление электронных стабилизаторов очень мало (до нескольким т) для токов всех частот, включая и постоянный ток. Простейшая схема электронного стабилизатора напряжения приведена на рис, XV. 13, а. Стабилизатор состоит из регулирующей лампы JIi, усилителя постоянного тска на лампе Лг, стабилитрона Лз, служащего источником опорного напряжения, и делителя напряжения. Через регулирующую лампу протекает весь ток стабилизатора, состоящий в основном из тока нагрузки и тока через стабилитрон Лз. Мошность рассеяния на аноде регулирующей лампы не должна превышать допустимой для данной лампы величины. В качестве регулирующих ламп следует применять достаточно мощные триоды с малым сопротивлеиием постоянному току и большой крутизной (например, 6Н5С, 6Н1Х, 6С18С, 6С19П. 6СЗЗС. 6C41Q и др.). Можно применять также тетроды и пентоды в трнодном включении (например, 6П1П, 6П6С, 6П14П, 6ПЗС, Г-807, Г-411, ГУ-50 и др.). Чем больше крутизна регулирующей лампы и чем больше коэффициент усиления усилителя постоянного тока, тем больше коэффициент стабилизации. Часто для уменьшения мощности рассеяния на аноде регулирующей лампы параллельно ей включают шунтирующий резистор, через который протекает до 30% общего тока стабилизатора. Коэффициент стабилизации при этом уменьшается, Если стабилизатор рассчитан на большой ток, то можно включать параллельно несколько регулирующих ламп. Падение напряжения на регулирующей лампе составляет обычно от 100 до 250 в в зависимости от типа лампы и величины входного напряжения. В качестве усилительных ламп выбирают обычно триоды с большим коэффициентом усиления, например, 6Н2П, или пентоды 6Ж1П, 6Ж4П, 6Ж5П и др. Сопротивление анодной нагрузки усилительной лаипы выбирают в 2-5 раз оолыпе величины вЕгутреннего сопротивления лампы. Минимальный ток атой Лампы должен быть не ниже 10-20 . ка, а отрнцатель-яое смеш£ ие на сетке - не менее 0,5-1 е. Нити накали усилительной и регулирующей ламп следует питать ог разных обчзток трансформатора, так как между катодами этях ламп в схеме стабилизатора с>1ца:твует большая разность потенциалов. Ток через стабилитрон выбираетсн около 10-12 яш, а через делитель напряжения - 1-2 ма. На выходе стабилизатора с целью повышения устойчивости его работы следует включать конденсатор емкостью не менее 2-4 мкф. Электронный стабилизатор является также хорошим сглаживающим фильтром, поэтому в фильтре выпрямителя, работающего на электронный стабилизатор, можно в несколько раз уменьшить емкости конденсаторов или индуктивность дросселя. Практическая схема стабилизатора с управлением со стороны выхода и со стороны входа приведена на рис. XV.13, б. Выбрав положение ползунка потендиометра, можно добиться наилучшей стабилизации. Коэффициент стабилизации такого стабилизатора составляет несколько десятков, а выходное сопротивление равно десяткам ом. Электронный стабилизатор, собранный по схеме, приведенной на рнс. XV.13. в содержит двухкаскадный усилитель постоянного тока с по-тенцнометрической связью. Коэффициент стабилизации такого стабилизатора порядка нескольких сотен, а выходное сопротивление - несколько ом. 1]аяупЮ80дниковые ста1№л11заторы характеризуются высоким коэффициентом стабилизации (до 1000), сравнительна высоким к. п. д. и низким выходным сопротивлением (до десятых долей ома). Однако в полупроводниковых стабилизаторах нельзя получить таких высоких стабилизированных напряжений, как в электронных. Особенно целесообразно примеиеиие нолпронодииховых стабилизаторов для стабилизации низких напряжений (10-30 в), например, в устройствах для питания аппаратуры на транзисторах. В полупроводниковых параметрических стабилизаторах (ППС) используется нелинейность вольт-амперной характеристики кремниевых стабилитронов (см. гл. VHI). Простейшая схема ППС, в котором используется последовательное включение кремниевых стабилитронов (КС) в обратном направлении длн термокомпенсации и р--пе-реходы Япр и прямом направлении, приведена на рис. XV.14, й. Если стабилизатор предназначен для работы в комнатных условиях, то переходы Дир исключаются. Тип и количество КС выбирается в зависимости от необходимого напряження на нагрузке. Выходное напряженне в этой схеме равно сумме напряжения на КС и переходах Дпр, но определяется главным образом на КС. Для термокомпенсации КС, включенных в обратном направлении, наиболее целесообразно применять КС, включенные в прямом
