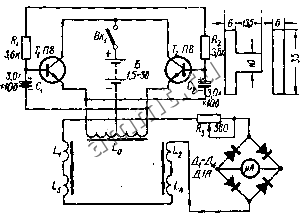

Читальный зал --> Лентопротяжные механизмы  Рис. XX 2. Схема прибора для определения толщины изоляционных покрытий стальных труб. помощью стабилитронов Д, и диодов Дз, Д. Термистор типа Т8Р, включенный совместно с резистором в измерительную диагональ моста, повышает степень линейности шкалы измерения толщины покрытия. Погрешность измерения толщины не превышает ±4%, Площадь соприкосновения датчика с измеряемым объектом 27 X X 27 мм. Конструкция компенсационной катушки индуктивности приведена на рис. XX.1, б. Прибор переносной, с выносным датчиком. Вес прибора с датчиком 2,1 кг. Прнбор для определения толщины изоляционных покрытий стальных труб [1]. Прибор предназначен для определения толщины изоляционного покрытия до 10 мм на трубах большого диаметра, применяемых для строительства магистральных газо- и нефтепроводов. Действие прибора основано на перераспределении магнитных потоков в сердечнике электромагнита (датчике) в зависимости от его расстояния до стали (толщины покрытия). Сердечник электромагнита имеет Н-обраэную форму. Пластины для сборки сердечника нарезаются из трансформаторной стали. Форма и размеры пластин показаны иа рис. XX.2, толщина набора - 7,5 мм, сердечник собирается вперекрьпнку. Обмотка возбуждения датчика Ц уложена Измерение изменения индуктивного сопротивления датчика производится по мостовой схеме. Плечи моста образованы резисторами /?э и Rt, датчиком Li и компенсахшонной катушкой индуктивности Li. Мост балансируется с помощью подвижного сердечника катушки по микроамперметру, включенному в измерительную диагональ моста. Микроамперметр типа М24 с током полного отклонения 100 мка. Градуировка шкалы микроамперметра в микронах производится по образцам с эталонной толщиной покрытия. Диапазон иэмеренвй О-100 мкм. Измерительный мост питается от сети переменного тока 220 в через понижающий трансформатор Тр. Напряжение питания стабилизировано с Электронные влагомеры 649 на средней части сердечника и питается от генератора, собранного по симметричной схелге на двух транзисторах тнпа П8 (проводимость п-о-п) На четырех полюсных наконечниках электромагнита помещены обмотки L, Lj, L3 и Ц, соединенные последовательно вместе с детекторным прибором в измерительную цепь. Датчик устанавливают двумя полюсными наконечниками непосредственно на металл (нулевая толщина покрытия), регулируют сопротивление и устанавливают такой ток в цепи, при котором стрелка измерительного прн&)ра отклоняется на край шкалы. Толщину покрытия отсчитывают по заранее отградуированной шкале. Обмотка возбуждения Ц и обмотки измерительной цепн - Ц содержат каждая по 600 внтков провода ПЭЛ 0,09. Они наматываются на отдельных каркасах. Комплект питания прибора состоит из двух соединенных яараллельио элементов типа ФБС-0,25. В измерительном устройстве используется мнкроамперметр типа М-592. Вес прибора (без микроамперметра) 150 г. Генератор можно собрать я иа транзисторах с проводимостью р-п-р. В Этом случае необходимо изменить полярность присоединения источника питания и выбрать другие значения сопротивлений R а R, (для транзисторов типов П13, П14, П16 приблизительно в десять раз меньше значений, указанных на схеме). § 2. ЭЛЕКТРОННЫЕ ВЛАГОМЕРЫ Действие электронных влагомеров основано на зависимости диэлектрической постоянной илн электропроводности материала от степеин его влажности при неизменной степе- ни уплотнения среды. Измеритель влажности сыпучих материалов с емкостным датчиком [10]. Прибор предаазначен для измерения влажности цемента, песка, глины, зерна, муки, пресс-порошков и другнх сыпучих материалов. Схема прибора приведена на рис. ХХ.З. Он состоит из датчика н измерительного фазочуветвительного моста, выполненного на двойном триоде лампы Л. Начальная балансировка моста производится потенциометром R. Микроамперметр с проградуированной в процентах влажности шкалой включен в диагональ моста через низкочастотный фильтр, состоящий из Дрз и Св. Емкостный датчик включен  Рис. ХХ.З. Схема измерителя влажности сыпучих материалов с емкостным датчиком. на вход левого триода .j7-i через фазочувствнтельную цепочку R, Сц Дрх, настроенную в резонанс с частотой 50 гц. С помощью потенциометра Ri   подб.-рается начальный сдвиг фаз, обеспечивающий максимальную чувсг-вшельность моста. Емкостный датчик Дт образован из двух коаксиальных цилиндров диаметром 40 и 60 мм, изготовленных из оцинкованного железа. Положение цилиндров фиксируется текстолитовыми днищами. Цилиндры образуют конденсатор с начальной емкостью 10 пф. Исследуе.мый материал насыпается в пространство между цилиндрами и является диэлектриком конденсатора Для различных видов исследуемых материалов устанавливаются соответствующие шуиты /?д, включаемые переключателем Пг- Величина /?з = = 910 ом указана на схеме дчя измерения влажности цемента. Дроссель Др собран на сердечнике из пластин типа Ш-20 (толщина набора 30 мм) и содержит 7000 витков провода ПЭЛ 0,1, намотанных вна- вал. Воздушный зазор сердечня-1--в ioc-i П равен 1 мм. Регулируя зазор UiwrMiJrjiii/f ж [../Рл при сборке дросселя, настраивают цепь Др1 - в резонанс {по максимуму тока в цепи). Дроссель Др2 собран иа таком же сердечнике вперекрышку. Он содержит 10 ООО витков провода ПЭЛ 0,1, намотанных внавал. В качестве силового использован трансформатор типа ЭЛС-2, в котором уменьшено число витков (часть витков отмотана) повышающих обмоток для получения напряжения 2 X 150 в. Градуировка прибора действительна для определения влажности только одного сорта материала. Если требуется большая точность определения влажности, то следует составлять градуировочные графики для различных партий одного материала. Прибором можно определять влажность до 25%. Индикатор влажности с датчиком электропроводности [2]. В ряде случаев пеобходвмо своевременно выявить увлажнение материалов. Схема такого сигнализатора увлажнения приведена на рис. XX.4. Он состоит из датчика, ключевой схемы, генератора звуковой частоты и двухкаскадного усилителя НЧ с громкоговорителем на выходе. Датчик представляет собой погружной щуп, состоящий из двух медных электродов длиной по 40 мм, параллельное положение которых зафиксировано иа расстоянии 7 мм. Каждый электрод плотно обернут сухой тканью, выводы от них гибким коаксиальным набелем соединяются с прибором. В исходном состоянии, когда ткань сухая, сопротивление между электродами бесконечно велико. При этом цепь базы транзистора Гд разомкнута, вследствие чего не подается питание на транзисторы Г] (звуковой генератор) и 72 (первый каскад усиления НЧ). Наличие влаги в материале снижает сопротивление цепи датчика до 100-5 ком, вследствие чего транзистор открывается и подключается напряжение питания к транзисторам 7j и Т,-Генератор звуковой частоты на транзисторе собран по емкостной трехточечной схеме. Рабочая частота определяется параметрами контура - обшей емкостью конденсаторов Q и С; и индуктивностью первичной обмотки трансформатора Гр,. На собран выходной каскад усилителя НЧ. В качестве громкоговорителя йспо.тьзуется ДЭМШ-1 или Д5Л4М, Рис. XX.4. Схема индикатора влажности с датчиком электропроводности,
