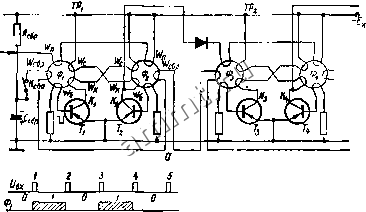

Читальный зал --> Лентопротяжные механизмы 96 Элементы и устройеяшх итулыжй техники тельно включенные обмоткн сброса конденсатор Сдр. В результате все левые ферриты триггеров остаются в состоянии О , а правые - в состоянии 1 (см. рис. XII.72, б). При посгуплеиин иа вход первого пускового нмпульса срабатывает только ячейка яа транзисторе 7*1 (возникает бяокиаг-процесс), так как ее феррит был в состоянии О , после срабатывания сердечник Ф, изменит состояние {чО* 1 ). Но последний триггер  I.. 1 Рис. XII.72. Двоичная ферг.1Т-транзисторная пересчетная схема (о) и временные диаграммы (б). Яченка на транзисторе 7*3 не сработает, поскольку состояние ее феррита 1 . Во время перехода феррша из состояния О в состояние el че; ез обмотку связи феррита будет проходить коллекторный ток Л, в результате чего феррит 02 также изменит состояние ( Ь О ). Таким образом, после первого импульса иа входе ферриты имеют следующие магнитные состояния: 01 - 1 , 02 - о . При поступлении следующего н.мпу.тьса на вход в силу симметрии схемы все процессы будут происходить точно также, но теперь сработает правая ячейка и на коллекторе Г возникнет положительный импульс. Этот импульс появляется вдвое реже входного сигнала. Импульс с коллектора Ti поступает на след>тощий триггер (Та, Т, Фа. Ф). Аналогичным образом происходит срабатывание второго триггера 7Рз, однако частота его срабатывания вдвое ниже частоты первого триггера, т. е. такая схема работает как двоичная пересчетная схема с коэффнциенто.ч пересчета т = 2 , где г: - число двоичных разрядов (триггеров), Максимальная скорость срабатывания феррит-транзисторных ячеек определяется, с одной стороны, времеием пере.магцичивания сердечника, № topoe порядка одной иикросекунды н, с другой стороны, временем рассасы-вання носителей в базовой области транзисторов после блокииг-процесса. го время в основном опред&г1яет разрешение ячейкн, равное 5-7 мксек. Поэтому максимальная скорость счета феррит-транзисторных пересчетных схем обычно не превышает 100-150 1ц. Для приведенной на рис. XII,72 феррит-транзисторной схемы можно рекомендовать следующие данные; асе обмотки ферритовых колец намотаны проводом ПЭВ-0,08 на кольцах типа ВТ-5 диаметром 3 jkjk и Вход е-  витков, Wk. = 14 витков, 1Гс = = 24 витка, транзисторы типа П14, П15, П16 с допустимым разбросом коэффициента усиления по току р - от 30 до 80; сопротивление резистора в цепн базы, выравнивающего входные сопротив.[ении транэнсторов, равно 51 ом, сопротивление резистора RpQp - 100 ом, конденсатор Cj.gp GS 0,05 мкф, напряжение питания £к - -15 е. В схеме можно использовать транзисторы с коэффициентом усиления р > 80, однако прн этом в цепь эмиттера следует включить резистор величиной около 20 ом. Обратный ток коллектора ц может иметь разброс от 1 мка до 10 мка. Импульсы, снимаемые с выходов триггерных ячеек, имеют амплитуду до 8 в при длительности порядка 2,5 мксек в широком диапазоне частоты следования входных импульсов. На тиратронах с холодным катодом ТХК также легко конструирутгся бинарные пересчетные схемы. С этой целью применяют триггеры, выполненные на ТХК (см, § 6 этой главы). Для построения двоичных счетчиков на триггерах не требуется введения кахнх-лнбо промежуточных вспомогательных каскадов. Разделительные емкосга аа сетках тиратронов триггера присоединяются непосредственно к катоду либо к аноду (в зависим01тн от места включения нагрузки) тиратрона триггера предыдущего младаиего разряда. Количество разрядов в двоичном счетчике ничем не ограннчивчет-ся, но следует иметь в виду, что триггеры срабатывают с некоторым запаздыванием относительно запускающего сигнала и при движении импульса переноса к старшим разрядам запаздывание накапливается. Запаздывание на одном разряде для тиратронов типа ТХ4Б составляет около 2 мксек. Пересчетные уС1ройства с обратнымв связями м декадные счетчики. Бинарные пересчетные схемы вьиают сигнал иа выходе, если число нмп;ль-WB равно 2 , где п - число двоичных триггеров. В других случаях треСуот- я, чтобы коэффициент пересчета счетчика был равен не степени двойки 4 1з:4 Рис. XII.73. Функциональные схемы пересчетных устройств с обратными связями. а другому числу. Такие схемы мог>т быть построены иа базе бинарных пересчетных схем с обратными связями. Обратная связь осущесталяется иодачей импульсов, снимаемых с какого-либо старшего разряда счетчика, на младший. На рнс. XII.73 приведены различные функциональные схемы пере-счегных устройств с обратными связями. На схеме рис. ХП.73, а первая группа разрядов будет выдавать выходной импульс после пересчета 2 импульсов, Вторая - после пересчета 2 импульсов, поступивших на fia разрядов, без одного импульса, который будет записываться на счетчик Вхвд 8б1ход Ч я* г Рис. XII.74. Функциональная схема десятичного счётчика. при выдаче импульса с этих Па разрядов. То же самое можно сказать про третью группу разрядов пз. Шщий коэффициент пересчета схемы будет >-1 В более общем случае одна обратная связь можег охватывать другую (рис. XII.73. б). Бэтой схеме один импульс будет вычитаться из группы Па разрядов, а другой из всех (я + -- nj) разрядов, О&дий коэффициент пересчета будет Кб =2 (2 -I) -2-1. Следующим примером включения обратной связи может быть вариант, представленный на рис. XII.73, в. Для этой схемы, если не считать обратной связи с выхода счетчика на вход второй группы, коэффициент пересчета равен ЛГ;= (2 + -1) 2 Импульс с выхода счетчика на вход второй группы разрядов подается один раз и эквивалентен выходному импульсу с первой группы разрядов. Учитывая это, коэффициент пересчета всей схемы может быть записан как /с = (2 + - I). г -- -2 . На базе функциональной схемы рис. XI 1.73, в при выборе nt = 1; Па = = 1, m = 2 может быть построена схема десятичного счетчика рис. XII.74. Подставив указанные значения п, получим Кв = (2- 1> 2* - 2 = 10 Возможны и другие схемы с обратными связями, обеспечивающие деление в 10 раз. На рнс. XII.75 приведена декадная схема пересчетного устройства. Выполненного на двоичных триггерах с обратными связями. Назначение связей - приводить схему в исходное состояние не после 16 импульсоз на входе, а только после 10, Указанная схема относится к так называемому типу 16-6 . В ней помимо обычных связей между триггерами по счетным входам (а, 6, в, г), имеются дополнительные связи (Л, М), выполненные посредством диодов Дд, и Д. Пользуясь табл. XII.24 и временными диаграммами, приведенными на рис. XII.75, в, можно проследить работу схемы. От первых семи импульсов состояния триггеров меняются так же, как в обычном двоичном счетчике, В момент поступления 8-го импульса четвертый триггер, находив-
