несущей более чем на 1,25 Мгц. передаются одной боковой полосой, в то время как колебания частот ниже 1,25 Мгц передаются частично и второй боковой полосой, поэтому они в полном сигнале имеют преобладающее значение, не соответствующее действительному распределению частотных составляющих в нормальном сигнале изображения. ,Иля компенсации преобладающих в телевизионном сигнале низких частот несущая частота изображения располагается в приемном устройстве на склоне частотной характеристики.

Расположение несущей частоты нршения и звука относительно полосы пропускания в приемнике прямого усиления, собранного по двухканальной схеме, показано иа рис XIII. 55,а. Вблизи распаюжеиия несущей частоты звука достигается провал за счет применения дополнительных режекторных контуров в одном или нескольких каскадах УВЧ. Режек-торный контур настраивается на несущую частоту звукового сигнала /зв, создавая при сильной связи с основным контуром провал частотной характеристики на частоте /зв- В одноканальном приемнике при помощи режекторных контуров добиваются только частичного подавления несущей звука (до 0,1 от уровня сигнала изображения, см. § 3 этой главы), а участок характеристики УВЧ в том месте, где расположена несущая частота звука, стараются сделать по возможности пологам с тем, чтобы избежать возшшно-вени я вредной амплитудной модуляции в звуковом канале (рис. XIII.55, б).

Перечнсгенвые особенности полностью относятся в к УПЧ суперге-теродинных пр1:?:;ников. Однако следует иметь в виду, что в телевизионных приемниках частота гетеродина /j. берется выше частоты сигнала, поэтому промежуточная частота сигнала изображения /пр.иэ = -/нз будет выше промежуточной частоты сигнала звука /пр.зв = /г - ha-

На рис. XIII. 55 в, г приведены формы частных характеристик и расположение частот f[,p 3 и /пр.зв одноканальиого и двухканального приемников соответственно.

Т-образный полосовой усилитель. Эквивалентная схема по высокой частоте полосового усилителя, получившего название Т-каскада, приведена на рис. XIII,56. Усилитель обеспечивает необходимую избирательность телевизора как на частоте звукового сопровождения, так и на более


Рис. ХП1.55. Формы частотных характеристик и расположение несущих частот изображения и звука в те.1евизнонных приемниках:

а - в двухкааальком приеиинке прямого усиления: б - в однока-вальнон приемнике прямого уснле-вйя: в - в двухканальном суперге-теродиннон приемнике; г - в одно-канальном су пер Гете роди к ном приемнике.



высоких частотах без применения дополнительных режекторпых контуров.

Из схемы видно, что индуктивность Li и контур LCR включены в противоположные диагонали моста, два плеча иоторого образованы емкостями Сз и С4, а два других - параллельно включенными RiCi и RC, поэтому при балансе моста, когда выполняется условие

-*- = £ = 1 р

Сз Сх R

взаимным влиянием контуров LCR и LiRsCsd можно пренебречь и рассматривать работу каждого контура в отдельности.

На частоте ниже резонансной расстройка контура индуктивная. Совместно с емкостью Са она образует последовательный контур с резонансом

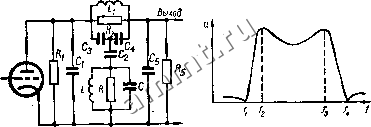

Рис. XHI.56. Схема Т-образного Рнс. ХИ1.57. Частотная характе-полосового усилителя. ристика схемы, приведенной на

рис. хт.5б.

на частоте fi, нрн которой усиление каскада минимально (рис. ХИ1.57). Параллельно контуру LC через конденсаторы Сг, Сз, d подключаются емкости Ci и С5 и возникает сложный контур с параллельным резонансом на частоте ft, при которой усиление каскада достигает максимума. Кроме того, усиление достигает максимума и иа частоте /з при резонансе цепн 1.1, Сз, Ci, Ci, Сз, а также минимума на частоте /1, определяемой резонансом контура LiCjCe. Этим обусловливается форма частотной характеристики, представленной на рис. ХП1.57.

Схема рассчитывается след>юшим образом: задавшись значениями fi и /а, определяют:

сн-с,=.



Полосолш усадитела 197

Для сохранения иезавнсимости регулировки обоих колебательных контуров необходимо выполнить условия

£ - £х ~

При заданных Д, /г и Ci емкости С и Сг выбираются произвольно. Поэтому можно экспериментально подобрать такие параметры схемы, прн которых затухание контура минимально, а режекция, т. е, отсос энергии на частоте fi и /4, максимальна.

Полосовой усилитель с дифференциальио-мостовым фильтром [23] отличается возможностью совмещения высокой избирательности телевизора по соседнему каналу с достаточно пологим склоном частотной характеристики, на котором размещена несущая частота сигнала изображения, что необходимо для иенскаженного воспроизведения изображения. На рис. ХП1.58 приведена принципиальная схема дифференциально-мостового фильтра. Два плеча моста образованы половинками катушки l2, являющейся вторичной обмоткой дифференциального трансформатора, третье - режекгорным контуром LC$, четвертое - резистором R. Баланс моста 1мсет место на резонансной частоте контура Z-4C3, когда сопротивление


Рис. ХП1.58. Пр]1нцнпиальная схе- Рис. ХП1 59. Примерная частотная ма днфференцнальио-мостовиго характеристика усилительного ка-фцльтра. скада с дифференцнальио-мостовым

фильтром.

его активно к равно R. Вследствие высокой добротности контура LCz при незначительном отклоненян от резонансной частоты баланс моста нарушается. Контур LaCs настраивается иа граничную частоту полосы пропускания УПЧ (39,5 Мгц), чем и достигается глубокий провал характеристики на этой частоте.

Цепь C2L3C1 работает аналогично цепи CtLC в схеме Т-образного полосового усилителя (рис. Х1П.56), Примерная частотная характеристика усилительного каскада с дифференциально-плюсовым фильтром приведена на рис. Х1П.59. Провал характеристики в полосе прозрачности фильтра и небольшой излом правого склона компенсируются соответствующей настройкой контуров в других каскадах УПЧ.

Сравнение различных схем усилителей. 1. Коэффициент еуси-дениг - полоса пропускания на каскад наибольший у усилителей с двухконтуриыми цепями, нагруженными только с одной стороны, со
