Читальный зал --> Лентопротяжные механизмы Изменяя величину емкости конденсатора обратной связи Сз, можно получить ряд поддиапазонов длительностей выходных импульсов для и = 100 в (см. табл. ХП.13). Таблица XII. 13 Зависимость длительности импульсов схемы (рнс. X 11.38) от величины емчости конденсатора С;

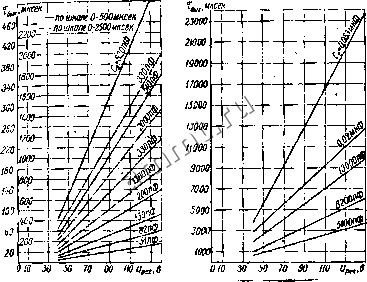

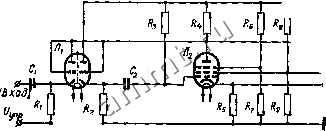

- о: 01 S О С 5 at л - 3 fr- g +1 u о к w Eg S s- ffl к 1 a я- = к s = g * ЕГ и и 15,44 11,11 8,89 6,67 4,77 3,33 222 1,47 2000 3300 5100 8200 13000 25 ООО 33 ООО 1000 1000 2500 4000 6300 10 000 16 000 0,96 0,61 0,39 025 0,16 0,10 0,06 Остальные электрические данные такие же, как для предыдущей схемы. На рис. ХП.39 приведены графические зависимости длительности выходных импульсов от управляющего напряжения при различных значениях емкости конденсатора Сч: А +1506  Выход! Выходи Выходе! Рис. XII.38. Схема фантастронного генератора на лампе типа 6Н16Б. Для всех приведенных схем фаитастронных генераторов возможен запуск импульсами положительной полярности, подаваемых на третью сетку фантастроиной лампы. Блокйнг-гтераторы. Блокииг-генераторы представляют собой релаксационную схему однокаскадиого генератора кратковременных импульсов с сильной нндуктивной положительной обратной связью рис. XII.40. Блокинг-генераторы применяются в индикаторах радиолокационных станций, модуляторах импульсных передающих устройств, синхрогенера-торах и генераторах строчной развертки телевизионных устройств, делН-  Piic, ХИ.39. Зависимость длительности выходного импульса от управляющего напряжения фантастрона (для схемы рис. Л П.38). с обмоток трансформатора рабочих импульсов различной полярности н амплитуды, которая может превосходить напряжение источника питающего напряжения; низкое выходное сопротивление (сотни и даже десятки ом), что обеспечивает большую пиковую мощность импульса; крутизна фронта и среза импульсов блокинг-генератора в сравнении с другими типами генераторов импульсов очень велика, что позволяет генерировать импульсы практически прямоугольной формы; малое число деталей и элементов В блокннг-генераторах при различных значениях коэффициента связи k между сеточной и анодной обиоткамн трансформатора возникают колебания различной формы. При коэффициенте связи, значительно меньшем единицы, в блокинг-генераторе возникают непрерывные колебания, близкие к синусондальным. С увеличением коэффициента связи б.аокинг-генератор генерирует радиоимпульсы. Если осуществить сильную связь, при которой коэффициент связи праитическн равен единице, блокннг-геие-Ратор генерирует импульсы почти прямоугольной форти Харакгерным для блокинг-геиератора явлиется наличие весьма силь-связи между обмотками трансформатора (kca 1). Для обеспечения ттях частоты, счетчпках импульсов, а также в качестве коммутирующих угтоойств с малым выходным сопротивлением. Б блокннг-генераторах ток лампы (или транзистора) усилительного каскада протекает лишь в течение небольшой части периода колебаний, гго гивопяет получать мошные импульсы с высокой скважностью (порядка тысяч единиц) при низкой средней потребляемой мощности. Достоинствами схемы блокинг-генератора является возможность одновременного съема сильной связи между обмотками в трансформаторе применяют сердечник из ферромагнитного материала с очень высокой магнитной проницаемостью. Использование таких сердечников позволяет уменьшить число БИТКОВ обмоток трансформатора до нескольких десятков и уменьшить его размеры. Благодаря этому уменьшаются паразитные параметры трансформатора: индуктивность рассеивания, паразитные емкости (междуобмоточнад  Рис. ХП.40. Блокннг-ге-нератор: а - лаыпоаая схема; б - форма ксшБбаяий.  емкость к емкость обмоток относительно корпуса), а также сопротивления потерь в меди и железе трансформатора. Число витков анодной и сеточной обмоток выбирают примно одинаковым прн этом длительность импульса минимальна. Минимально достижнмые длительности импульсов в ламповых схемах блокинг-генераторов порядка нескольких десятков наносекунд, максимально достижнмые длительности импульсов для ламповых схем составляют десяткн микросекунд. Для блокииг-генераторов следует выбирать лампу с батьшой крутизной, малыми межэлектроднымн емкостями и достаточно большой допустимой мощностью, рассеиваемой на аноде и сетке. Обычно для блокинг-генераторов применяют двойные триоды 6Н6П, 6Н1П, 6Н8С и др. Для получения более модных импульсов иногда применяют тетроды н пеитоди 6ПХ, 6П9, ГУ-29 н др.
