Раззертыеающие устройства 261

кусственно заземлена посредством емкостей Ci и Cjg. Для уменьшения вре* мени обратного хода (ускорения процесса запирания лампы Ля) на экранирующую сетку лампы одновремецно подаются отрицательные импульсы.

л.бмт


Рис. XIII.159. Схема генератора строчной развертки телевизора

вЗаря-2

Схема экономична. Лампа Л1 выполняет одновременно функции разрядной лампы и в отлнчне от блокннг-генератора в схеме не требуется трансформатор. В оста.чьном схема не отличается от унифицированной.

Принципиальная схема генератора строчной развертки для кинескопов с углом отклонения луча 110° приведена на рис XIII. 160, Оригинальной особенностью этой схемы является компенсация постоянного под-магничивания сердечника выходного трансформатора, что позволяет повысить к. п. д. каскада (241. Компенсация достигается за счет того, что постоянная составлякмцая анодного тока выходной лампы Л1 замыкается через индуктивность Ij, выполняющую роль регулятора размера строк, и не проходит по обмотке трансформатора. Отклоняющие катушки включены симметрично относительно шасси, при этом существенно уменьшается уровень помех радиоприему: помехи,

создаваемые генератором строчной развертки я излучаемые через отклоняющие катушкн, взаимно компенсируются. Для регулировки линейности тока в отклоняющих катушках последовательно с ними включены корректирующие индуктивностн Ls и Лз, намотанные на тонких ферритовых сердечниках, начальная проницаемость которых регулируется при помощи постоинных нагинтои, располагаемых вблизи катушек.

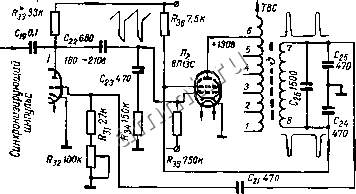

Рис, XIII. 160 Схема генератора строчной развертки для кинескопов с углом отклонения луча 110.




C4.2 Строяиый

7 сиШроиизирующиа - импульс

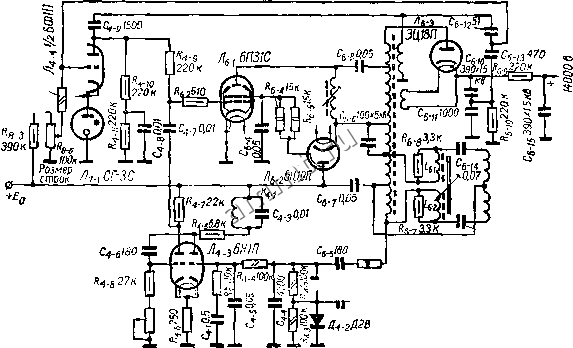

Рнс. XIII.161. Практическая схема генератора строчной развертки для широкоугольных кинескопов.



На рис. Х1П.16! приведена практическая схема генератора пилообразного тока строчной развертки для трубок с углом отклонения 110 , примененная в телевизорах

От Зияющего генератора CACI

кВолна н Дружба . В качестве задающего генератора использован мультивибратор со стабилизирующим контуром (см. гл. ХП)вь полненный на лампе 6Н1П ( -.з)- В схеме применена стабилизация размера строк н высокого напряжения для питания кинескопа за счет подачи на сетку выходной лампы ре-гулкр1тощего напряжения, под. держйвающего анодный ток лампы постояниыаг.

Источником регулирующего напряжения является ключевой каскад, собранный на триодной части лампы (6Ф1П). На

№тку лампы подается па-


KAPU

Рис. ХЕП.162, Схема строчной развертки, применяемая в унифицированных телевизорах 2~го класса.

пряжение пульсаций, снккаемое с делителя, образованного конденсаторами Cg ,Q и Таким образом, управляющее напряжение оказывается функцией амплитуды

270-2906 R,50Q Тр,(ТВС-А/б) Л.шт

выбросов на дополнительно ! обмотке и напряжения пульсаций на вольтодобавочно:. ковденсагоре,

На рнс. ХП1.162 приведена схема строчной развертки, применяемая в унифицированных телевизорах 2-го класса. Стабилизация параметров схемы достигается благодаря применению ва. рнсгора f?g. Импульсы обратного хода строчной развертки, поступающие через емкость Cj детектируются (вследствие нелинейности характеристики взристора) и создают дополнительное отрицательное смацеиие на сетке выходной лампы. Таким образов; замыкается цепь отрицательной обратной связи, стабилизирующая работу выходного каскадл. На рнс. ХПМбЗ приведен вариант переделки схемы, лрсдстав.тенно5 на рис. ХП1Ло7, позволяющий за счет последовательного соединении дополнительной обмотки (7-8) с основной получить большую мощность, достаточную для развертки луча с углом отклонения 110 Схема Строчной развертки на транзисторах описана в работах [3, 21, 23J. Схема с двухсторонним ключом, приведенная па


- +650в

C3D.05 А

Рис. ХП1.163, Вариант переделки схемы рис. ХП1.157 для повышения дющности

генератора.
