Аналоговые пересчетные схемы проще дискретных пересчетных устройств, позволяют получить большие коэффициенты пересчета при малом исле элементов схшы. Такие аналоговые схалы часто применяют в качестве делителей частоты периодических колебаний; для измерения разностной частоты следования двух последовательностей импульсов. В этом случае импульсы одной последовательности вызывают заряд емкости, а другой -разряд Недостатком аналоговых схем является трудность определения промежуточного состояния схемы, когда вход:ные импульсы создают напряжение на емкости меньше


ВыхаО

Вход ~ХГ

U и и U и U

Втод

порогового уровня

На рис. X1I.91 приведена схема пересчетного устройства, в котором в качестве измерительного и разрядного устройства применен блокннг-генератор. В схеме накопительный конденсатор Сн одновременно является сеточным конденсатором блокинг-генератора.

Схема работает следующим образом При поступлений на вход импульсов отрицательной полярности (рис. 91,б)дозиру-кщая емкость Сд заряжается через прямое внутреннее сопротивление малой величины диода Да. В паузе между приходящими импульсами дозирующий конденсатор разряжается, вызывая ступенчатый заряд накопительной емкости Сн через прямое сопротивление диода Дь После поступления на вход схемы т-го импульса накопленный па емкости потенциал превысит порог срабатывания бло-

шнг-геяерагора и в схеме развивается блокинг-процесс. В результате этого накопительная емкость разряжается сеточным током лампы, после чего схема готова к принятию следующей серии т входных импульсов. Коэффициент пересчета т определяется амплитудой и формой входных импульсов и может регулироваться с помощью делителя напряжения Rpn Rk. Поэтому для устойчивого коэффициента пересчета, достигающего величины 10-15 единиц, следует входные импульсы бтандартнэировать с помощью ждущего мультивибратора или схемы триггера Шмитта.

В приведенной схеме разрешение определяется в основном параметрами блокинг-генератора и легко может быть получено порядка 10~ сек. Примерные данные схемы следующие: резисторы /?к = Ю-ьбОкол, Ддп = = 50-f-200 ком, Сн = 0,02 мкф, Сд = 2200 пф, лампа типа 6Н1П, диоды 6Х2П, трансформатор импульсный, напряжение анодного питании = 250 в. Схема может таиже работать и при поступлении на вход стандартизированных но амплитуде и форме импульсов положительной полярности.

Рис. ХП.91. Аналоговая пересчетная схема со схемой сравнения на блоки нг-генераторе (а) и диаграммы напряжений (б).



В тех случаях, когда на вход пересчетной сх&лы поступают импульсы с переменной частотой следования, в схеие вдаможны просчеты тех импульсов, время поступления которых соответствует моменту опрокидывания схемы. Процесс опрокидывания, а также регистрация просчитанных импульсов длится некоторое время, которое принято называть мертвым временем схемы. Мертвое время также ограничивает предельную частоту следования считываемых импульсов.

Существенное ослабление этого недостатка может быть достигнуто с помощью разравнивающих схем, поскольку они как бы раздвигают близко стоящие импульсы и тем самым дают возможность регистрирующему устройству сосчитать их.

*ЗОО80-

ВХ2П

ТП03/13 л 140-ISO,

МехаыичвсяиО X у. регистратор


Х50Й

в Вход

опрашишщих импуяшА

if г еж

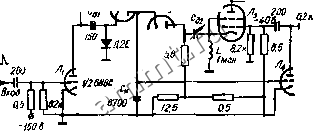

Рис. ХП.92. Разравнивающая схема с периодическим опросом для управления механическим регистратором.

Для запоминания импульсов в разравннвакяцих пересчетных схемах, рассчитанных для работы с другими пересчетными схемами и механическими регистраторами, обычно применяют принципы, сходные с вышеописанными. На запоминающую емкость поаупает непериодическая последовательность импульсов, подлежащих счету; в результате этого происходит рост потенциала емкости на некоторую величину,

Олрос накопительной емкости разравниваннцей сханы производится периодическими импульсами с периодом повторения, равным или больше мертвого времени т, с регистрирующего устройства.

При опросе каждый раз ликвидируется из накопительной емкости лишь один запомненный импульс, который с пом(нцью схемы пропускания, управлкилой накопительной емкостью, поступает иа регистрирующее устройство. Если средняя частота следования входных импульсов меньше частоты опрашивающих, то в конечном итоге сумма импульсов на выходе разравнивающей схемы равна сумме импульсов на входе. На рис. Х11-92 приведена разравнивающая схема с периодическим опросом, предназначенная для работы с механическим счетчиком СБ-1А1 Входные запускающие импульсы после формирования и инвертироваиня с помощью лампы JIi поступают на дозирующую емкость Сд а затем через диод Ла - на накопительную емкость Сц. До тех пор, пока на вход схены не поступают



tlerHbie импульсы, конденсатор Сн разряжен, лампа открыта и шунти-пует совместно с резистором R входные опрашивающие импульсы. С преподом одного или нескольких счетных импульсов потенциал емкости Сн становится отрицательным и лампа Л запирается. В результате этого с приводом опрашивающего импульса в тиратроне возникает разряд и срабатывает механический счетчик. Гашение тнратоона осуществляется с помощью подключенной к аноду тиратрона шкости. В момент поджига тиратрона на его катодной нагрузке L возникает импульс положительной пачярности, который чере-.! дозирующую емкость Сд и днод Лз поступает на накопительную емкость Сн и уменьшает на один импульс заряд накопительной емкости.

Таким образом, тиратрон служит как для запуска механического счетчика, так н для разряда накопительной юности. Разряд накопительной емкости может происходить лишь до тех пор, пока напряжение на емкости ре снизится до нулевого уровня, при котором откроется лампа Л и прекратится поступление опрашивающих импульсов на вход тиратрона. При регулировке схемы в основном необходимо подобрать величины емкостей Сд, СдзиСн, которые должны обеспечить необходимую емкость памяти ( о 10- 15 импульсов), причем заряд, отдаваемый Сн анкостью Сд должен быть расен заряду, отбираемому от Си емкостью Сд2- Последнее условие обеспечивается также подбором напряжения смещения на диоде Лз с помощью делителя напряжения на резисторах 12,5 ком и 0,5 Мом.

В рассмотренной схеме максимальная частота опрашивающих импульсов определяется предельной частотой срабатывания механического регистратора СБ-1М и равна 100 ец.

Измерители скорости счета импульсов. В тех случаях, когда необходимо измерить не только число, а также и скорость поступления счетных импульсов, применяют интенсиметры-измерители скорости счета. При известном времени поступления входных импульсов интенсиметр может быть использован как счетчик среднего числа импульсов, поступивших на вход схекш, за время их наблюдения.

Обычно интенсиметры строят на основе принципов, сходных с работой аналоговых пересчетных схем. Лишь вместо порогового устройства применяется стрелочный индикатор, показания которого при определенной градуировке соответствуют частоте следования входных импульсов. Стрелочный индикатор через ограничивающий резистор подключают параллельно накопительной емкости, в результате чего образуется контур интегрирующей цели. При поступлении стандартизованных импульсов на интегрирующую цепь, а также при подборе величин элементов схемы, обеспечиваю-щи: заряд емкости пропорционально частоте следования запускающих Импульсов, контурный ток интегрирующей цепи будет пропорционален 4dcioTe.

На рис. ХП.93 приведена схема интенсиметра. Входные импульсы поступают на обмотку импульсного разделительного трансформатора Tpi, со вторичной обмотки которого осуществляется запуск блокинг-генератора, находящегося в ждущем режиме. Блокинг-геиератор служит для стан-Дфтизации амплитуды и формы импульсов, поступающих через дози:>ую-щую емкость Сд на заряд конденсатора Сн. Подбором величин Сд, Сн и резистора, включенного последовательно с мнкроамперметром, осуществляется регулировка чувствительности схемы. Подбором величины резисто-9 R производится линеаризация показаний прибора в зависимости от ча-1тоты следования входных импульсов.
