Универсальные txuumeju 399

1-----

------1

lOic

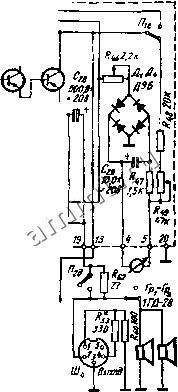

Универсальный усилитель состоит из предварительного и оконечного усилителен. Первые два каскада предварительного усилителя с непосредственной связью создают основное усиление, в двух последующих каскадах также с непосредственной связью осуществляется необходимая частотная коррекция. При записи усиление постоянно на частотах от 50 до 3000 гц, так как глубина отрицательной обратной связи, подаваемой с коллектора транзистора Га на эмиттер транзистора Т, не изменяется. На частотах выше 3 кгц усиление возрастает, так как уменьшается глубина отрицательной обратной связи вследствие шунтирования резисторов Я и контуром LjCig. Подъем частотной характеристики на частоте 14 кгц достигает 14 дб (устанавливается резистором R. В режиме воспроизведения частотная характеристика предаарвтельного усилителя зависит от параметров цепи /?j5 Ci8 (в области низших частот) и цепи LsQe/se (в области высших частот). Подъем характеристики на частоте 14 ги достигает 17- 20 дб (регулируется подбором сопротивления резистора Кга)-

Оконечный усилитель выполиеи по бестрансформаторной схеме- Его усиление при записи неизменно в даапазоне рабочих частот. Прн воспро-иззедении частотную характеристику можно изменять в области высших частот с помощью регулятора тембра R. Максимальный завал высших частот может достигать 15-18 дб (на частоте 12 кгц). При записи последовательно с громкоговорителями включается резнстор, вследствие чего уменьшаются нелинейные искажения тока записи и потребляемая от источников питания мощность. Уменьшается также выходная мощность до величины, достаточной для слухового контроля записываемой программы.

В выходном каскаде можно использовать также транзисторы типов П201-П203 и П214, отключив один из громкоговорителей. Выходная мощность при этом сохраняется, однако качество воспроизведения звука снижается. Транзисторы выходного каскада должны быть установлены на радиаторах через слюдяные прокладки.

В режиме записи УУ потребляет ток не более 50 ма, при воспроизведении - не более 220 ма (среднее значение).

Подробное описание магнитофона приведено в работе [4].

§ и. генераторы высокой частоты

Генераторы высокой (ультразвуковой) частоты в магнитофонах предназначены для стирания и подасагничинання леиты во время записи. В более простых магнитофонах для этих целен применяется один генератор с частотой 45-70 кгц. В магнитофонах, предназначенных только для записи речи (например, в диктофонах), эта частота может быть снижена до 25-30 кгц и менее с целью уменьшения необходимой мощности генератора.

В стационарных магнитофонах, рассчитанных на высокое качество записи, частоту тока подмагничнвания желательно повышать (до 120- 180 кгц), так как при этом снижается шум фонограммы и ослабляются комбинационные тона при записи высоких звуковых частот. На такой частоте нельзя применять общий генератор для стирания и подмагничивания, так как при этом сильно возрос бы нагрев стирающей головки. Поэтому для стирания применяется отдельный генератор с частотой 50-60 кгц. Для подмагничивания в отдельных случаях можно использовать вторую гармонику генератора стирания и обойтись все же одним генератором.

Полезная мощность, которую должен отдавать генератор, зависят от частоты колебаний и тина стирающей головки. Для типовой головкн



С-02 н частоты стирания 60 кгц мощность, потребляемая головкой, приблизительно равна 3 вт. Мощность же подмагничивания прн той же частоте генератора составляет примерно 0,1 вт.

В составе подаагничнБаюш,его тока не должно быть четных гармоник, т. е. форма колебаний должна быть симметричной. Асимметрия формы подмагничивагощего тока около 1% увеличивает шум фонограммы на 4 дб.

К стабильности частоты генератора жесткие требования не предъявляются, поэтому большинство генераторов строится по схемам с самовозбуждением.

Излучение энергии генератора в окружающее пространство и в сеть переменного тока должно бьггь минимальным.

*2508

3300

К ГУ Сз830

CAOt

с, 830

кгз dco,


0.01

6Ж1П СЛ01 R,200

2к .

б О-


Рис. XIV.35, Схемы о.цнэтактных генераторов высокой частоты на

электронных лампах.

Схемы генераторов. Генераторы для магнитофонов собираются по од-нотактным и двухтактным схемам. В однотактных генераторах трудно получить симметричною форму колебаний, поэтому они применяются главным образом в диктофонах и в простых магнитофонах.

Схемы однотактных генераторов высокой частоты на электронных лампах приведены на рис. XIV.35. Генератор с трансформаторной обратной связью (рис. XIV.35, а) используется в магнитофоне Астра-4 . Частота колебаний (60 кгц) устанавливается подборо.м емкости конденсатора С. Величина тока стирания регулируется путем подбора величины емкости конденсатора Cs, а тока подмагничивания - с помощью подстроечного конденсатора Сз. Трансформатор Тр выполнен на броневом сердечнике типа СБ-5 нз карбонильного железа. Обмотка I содержит 200 витков провода Марки ПЭВ-1 0,2; обмотка П - 15 витков провода марки ПЭВ-1 0,1; обмотка III - 300 внтков провода марки ПЭВ-1 0,1 и обмотка IV - 300 витков провода марки ПЭВ-1 0,2.

Генератор с автотрансформаторной обратной связью (рис. XIV.35, 6) применяется в магнитофоне Яуза-10 . Частота генерируемых колебаний составляет 45-50 кгц и мох<ет быть изменена подбором емкости конденсатора С%. Регулировка тока подмагничивания производится конденсатором Сх. Резистор препятствует возникновению паразитных колебаний. Трансформатор Тр выполнен на броневом сердечнике типа ОБ-20 из феррита марки 2000НН. Обмотка 1 содержит 85 витков провода марки ПЭЛШО
