§ В, ЭЛЕКТРОННЫЕ ПРИБОРЫ ДЛЯ ФОТОПЕЧАТИ

Приборы испатьзуются для автоматического отсчета времени вьщерж-яи при фотопечати,а также для предварительного определения необходимой длительности экспонирования.

Реле выдержки времени управляют включением и выключением проекционной лампы. Они представляют собой соединение электронной схемы выдержки времени с электромаг-

нитным реле. Электронные схемы выдержки временн выполняются с применением электронных ламп, транзисторов, тиратронов с холодным катодо.ч, стабилитронов, газоразрядных приборов и др.

Схема реле выдержки времени на неоновой лампе приведена на рис. XX.16. Выдержка времени определяется временем заряда конденсатора через резистор и потенциометр к. В исходном состоянин переключатель П\ устанавливается в положение РВ . Нажа-

4178 ш

, * SJQk

х50в

СггврхзооЬ

Рис. XX,16. Схема реле выдержки времени на неоновой лампе.

ткем кпопки Кн напряжение сети подается из Лу увеличителя и иа схему реле времени. При этом реле Pi срабатывает и контактами IPj шунтирует кнопку Кн. Одновременно начинается заряд конденсатора 1. Когда, напряжение иа конденсаторе достигнет потенциала зажигания лампы JIi, он быстро разряжается через цепь JI-Pi. Ток разряда Са

через обмотку реле Pi направлен л1г. Л,МП.90 в противопо.пожноы направле-

нии, всчедств.че чего реле отпускает якорь и лампа увеличителя 3 выключится. Резистор обес-\ печивает полный разряд емкости 4 Q после Выключения реле Pj.

Диапазон выдержек реле временя составляет I-30 сек. Длительность выдержки в указанном диапазоне устанавливается с помощью потенциометра R3. Неоновая лампа .7] типа МН-3. При напряжении 220 в конденсатор Ся должен иметь емкость 30 мкф.

Схе№ реле времеш для фотшкчати на тиратроне с холодным катодом

приведена на рнс. XX.17. При нажатии кнопки Кн напряжение сети подается на лампу Л. увеличителя и на схему реле времени. Когда напряжение на конденсаторе Сз, заряжающемсн через ашротивлевие Нг, достигнет потенциала зажигании тиратрона, замкнется цепь питания обмотки реле. При этом контакты реле 1 я 2 размыкаются (прекращается экспозиция), а контакты Зл 4 замыкаются (блокируется тиратрон). При отпускании кнопки конденсатор Q разряжается через сопротавлеиие и схема приходит в исходное состояние. При указанных на рисунке величинах

Рис. XX.17. Схе.ма реле выдержки вре мени на тиратроне с холодным катодом.



элементов схема обеспечивает интервал выдержек времени от 0,5 до 60 сек. В качестве р&.че Р может быть использовано реле любого типа с током срабатывания 15-20 ля.

Схема электронного реле выдержек времени на тра1вистаре приведена иа рнс. XX.18, Время выдержки определяется временем разряда конденсате-

т. Пи


-Сети

220 bS

1276

Рис. XX.18, Схема реле выдержки времени на транзисторе.

ра Ci через сопротивление в течение которого транзистор открыт. В исходном состоянии, когда кнопка К.н не нажата, напряжение на конденсаторе Ci равно нулю. При этом напряжение на базе транзистора отсутствует, коллекторный ток очень мал и якорь реле Р] ие притянут. При нажатии

кнопки конденсатор Ci мгновенно заряжается до напряжения источника питания. При отпускании кнопки напряженне на конденсаторе прикладывается к базе транзистора, вследствие чего коллекторный ток резко возрастает н реле Pi срабатывает, включая своими контактами лампу увеличителя. Одновременно начинается разряд конденсатора С отрицательное напряжение на базе постепенно уменьшается и достигает величины, при которой коллекторный ток снизится настолько, что станет недостаточным для удержания якоря реле. Контакты реле разомкнутся и выключат лампу увеличителя.

Длительность выдержки времени устанавливается потенннометром /?i в пределах от долей секунды до 20 сек. Шкала потенциометра градуируется в единицах времеии. Со/тротнвлеиии R и ?з выбираются такой величины, чтобы коллекторный ток был достаточен для срабатывания реле Pj. Для увеличения чувствительности обмотку реле можно перемотать более тонким проводом с большим числом витков.


Рис. XX. 19. Схема экспонометра для проекционной фотопечати.



Выпрямитель собран по однополупернодной схеме со стабилизацией выпрямленного напряжения двумя кремниевыми стабилитронами типа Д8И. Сердечник трансформатора набирается из пластин типа Ш-20, толщина набора 14 мм. Первичная обмотка содержит 2 X 1500 внтков провода ШЛО,12, вторичная-280 витков провода ПЭЛ 0,12. Для питания реле можно использовать также гальванические батареи или аккумуляторы.

Схема экспоншиетра для проекционвой фотоиечати показана па рнс. XX.19. Назначение прибора - определить необходимую выдержку времени (экспозицию) в зависимости от плотности негатива* мощности проекционной лампы, тнпа и сорта бумаги н других факторов. Прибор

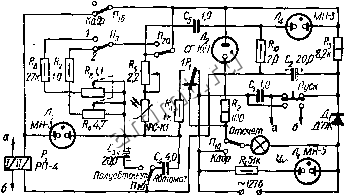

Рис. XX.20, Схема автомата для фотопечати.

собран по мостовой схеме, одним из плеч моста является датчик степени освещенности - фотосопротивлевие типа ФС-К1. В одну диагональ моста включен микроамперметр с током полного отклонения 100 мка, в другую - источник питания (однополу пер йодный выпрямитель на днодах типа Д7Е), Мост балансируется потенциометром при затемненном фотосопротивле-нни. При освещении сопротивленне ФС-К1 уменьшается и через микроам-лерметр проходит ток, пропорциональный освещенности.

Смонтированный прибор необходимо отградуировать. Для этого фотосопротивление помещают в наиболее светлое место спроектированного Изображения. Затем, изменяя диафрагму обьоктива фотоувеличителя, по-лучакя различные отк-тонеиня стрелки мнкроамперметра и, делая пробные Отпечатки, устанавливают соответствующее им оптимальное время выдержки. Такую градуировку следует выполнить для каждого сорта бумаги при Данной мощности осветителя.

Фотосопротив.1ение ФС-К1 расположено на планке из органического стекла и соединяется с мостом проводом длиной 500 мм.

Схема автомата длн фотопечати, в котором совмещены фотоэкспонометр с реле выдержки времени,прнведена на рнс. XX.20. Прибор может автоматически определять и отсчитывать необходимую выдержку.

Фотосопротивление экспонометра включено в зарядную цепь емкости реле времени н автоматически корректирует время выдержки в функции
