чена лачпа в режшле катодного повторатедя, на сетку которой тюступа-ют отряцательяой полярности импульсы, снимааше с катодной иагрузк>( ламп схемы Подбором величины резистора и питающих напряжапы Яд, схема может быть отрегулирована так, что при неполном совпадении отрицательные импульсы на катоде лампы Лд компенсируют импульсы положительной полярности, возникающие на нагрузке R Прн полном совпадении, т е при одновременном запирании всех ламп Лг -Л, лампа также запирается и потенциал на вычоде схемы стремится к анодному Eg С постоянной врегпенк RC, где - паразитная емкость в анодной цепи схемы Постоянная

, - Г

времени RuCn характеризует ми-нима<1ьную длительность входных импульсов, прн которой коэффициент отбора больше едиьицы, т е схема различает совпадения Диод Д, включенный гарал1е1ьяо катодно нагрузке, позволяет ограничивать ампл,г\ ту импульсов на R при полном (.овпаденин в схеме Ограничение возникает за счет шунтирования обратным сопротивлением диода катодной нагрузки Rk, когда потенциал катодов приближается к нулевому Благодаря этом\ исключается торможение положительного сн1нала за счет лампы Л при полных совпадениях Применение обратной связи помимо резкого увеличения коэффициента отбора позволяет уменьшить величину анодного резистора до 10-15 kov, поэтому увеличивается разрешающее время схемы МиничальЕЕЗя велич i иа Rg выбирается такой, чтобы не шунтировать значительно лампу Лд, сопротивление которой можно рассматривать как выходное сопротнвлекяе катодного повторителя, равное S, где5 - крутизна лампы

Данные схемы рис XII ИI следующие R - 15 кои, Rk = 6,2 л (, Rc = 100 ком Сс - 0,001 мкф, лампы Ли Л г, , Л типа 6Ж1П, Л типа 6ЖЗП, питающие напряжения = 200 в, Е = 7Ъ в Приведенная схс

ча имеет высокое разрннение (до 10~ сек) при корошна коэффициенте отбора, который принимает даже отрицательные значения

Некоторого упрощения схемы совпадении можно достигнуть, если исключить лампу Лд, днод Д и резистор R Однако с целью увеяичерня коэффициента отбора резистор R следует увеличить до О 1-0,2 Мом при одноареуенном уменьшении анодного напряжения до 150-100 в При выборе ламп предпочтение стедует отдавать пе]1тодам, у которых по сравнению с триодами при пониженном анодном напряжении внутреннее conpoTci-ление н выходные емкости меньше, бтагодаря чему увеличивается разрг-шанзщее время схемы Для такой двухканальной схемы коэффициент отбора имеет величину около 5-6 единиц при длительности входных импульсов т > RjjCn где R ~ внутреннее сопротивление лампы постоянному току прн смещении на сетке, равном ну С увеличением числа каяодов разрешение схемы уменьшается.

ХП 111 Схема многокоатных совпадений с высоким значением коэф фнцнента отбора



Транзисторные схемы соопадениГ( могут быть построены аналогично упрощенной ламповой схеме совладений (рис. XIM12). В исходном состо-гнин все транзисторы находятся в открытом (насыщенном) состоянии, благодаря подаче смещающих токов в цепь базы с помощью резисторов /б, величина которых выбирается из

условия

Указанное условие обеспечивает насыщенньн режим какого-либо сдного транзистора при однонре-[,енном запирании п - I транзисторов. В случае выбора R - 5

10 ком при частичных совпаде-i нях, когда входные нмпульсы запирают транзисторы, потенциал коллектора практически не меняется. Это обусловлено тем, что сопротивление коллектор-эмиттер опрытого транзистора имеет небольшую величину порядка 5 -.- 20 ом, поэтому коэффициент отбора транзисторных схем совпадений достигает


Рис XII.112. Транзисторная схе-па совпадений, составленная из усилительных каскадов с общей нагрузкой.

Bxodi


Вход!

Вход 2

Выход

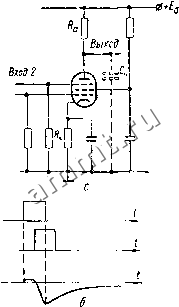

Рис. ХП.113. Схема совпадений, основанная на перемножении уровнен входг.ыч напряжений (й) и графики напряжений (б).

нескольких десятков единиц. Недостатком насыщенного режима транзисторов является ухудшение времени разрешения схемы, вызванное затяги-ьанием импульса тока коллектора. Тем не менее, если применить высокочастотные диффузионные транзисторы типа П402, П403 и др., разрешающее время может составить 0,1-0,2 мксек.

В тех случаях, когда требуются очень высокие коэффициенты отбора (до 10-10*) при разрешающем времени до 10~cw, целесообразно применять схемы совпадений, работа которых основана на перемножении приходящих импульсов. Чаще всего такие схемы выполняются для двух входов [[ могут быть построены с применением многосеточных лачп рис. XII ИЗ. Наиболее подходящими для этих целей являются лампы тппа 6Ж2П, РЛЗГ1 с низкими напряжениями отсечки как по первой, так и по третьей сетке, В исходном состоянии схемы анодный ток отсутствует, так как лампа заперта по первой и третьей сеткам напряжением, которое выделяется на катодном сопротивлении за счет протекания экранного тока.



Сравнивающие устройства 149

С приходом положительной полярности импульса на какую-либо сетку на выходе схемы может наблюдаться лишь незначительное пролезаиие сигнала за счет между электродных емкостей. Лампа открывается при одновременном наличии отпирающих импульсов на первой и третьей сетках лампы (рис. XII. ИЗ, б), благодаря чему возникает выходной импульс совпадения отрицательной полярности. В случае применения в схеме лампы типа 6АЗП, резисторов первой и третьей сеток 0,1 Мом, второй сетки 47 ком, /?а= 50-Ч- 100 ком, = 5 ком, экранирующих конденсато-jioB 0,01-0,1 мкф и анодного напряжения = 200 в, схема совпадений срабатывает при входных импульсах с амплитудой не менее 2 в и длитель-1юстью 10~* сек.

После исчезновения входных импульсов лампа запирается и нз ее аноде напряжение растет до -- со скоростью, определяемой постоянной !1ремени RqCh, где Сц - паразитная емкость схемы. При большом числе входов схемы совпадений, основанные иа перемножения входных импульсов, могут быть построены путем последовательного включения многосеточнык лами, каждая из которых запирается ио двум сеткам от независимых источников напряжений. Недостатком такого включения является необходи-гюсть подачи импульсов совпадения большой амплитуды.

§ 10. СРАВНИВАЮЩИЕ УСТРОЙСТВА

На выходе сравнивающих устройств появляется сигнал в момент совпадения уровня входного сигнала с некоторым опорным напряжени-ем н [2, 13].

Сравнивающие устройства широко используются в вычислительной технике для преобразования данных аналоговых устройств в дискретный сигнал; в радиолокационных системах для измерения промежутков времени, в ядерной физике прн построении анализаторов распределения амплитуд и т. п.

Основное требование, предъявляемое к устройствам сравнения - точность фиксации момента совпадения входного и опорного напряжений.

В простейших схемах сравнения фиксируется момент прохождения сигнала через амплитудный ограничитель. Увеличение точности фиксации юмeнтз срзв11еиия достигается с помощью дифференцирующей цепи и усилительного каскада, включенных после ограничителя.

Более совершенными являются схемы с положительной обратной связью (рис. ХП.107), построенные таким образом, что при достижении входным напряжением опорного уровня в схеме, как в спусковом устройстве, про-нсходет скачок. В таких устройствах широко используются схемы ждущих мультивибраторов, блокннг-генераторов и триггеров Шмитта.

§ 11. КОММУТИРУЮЩИЕ СХЕМЫ

В ряде случаев возникает необходимость получения последовательности импульсов, следующих друг за другом, каждый из которых может быть снят с отдельного независимого выхода схемы. В качестве коммутирующей схемы может быть применена кольцевая пересчетная схема (см. § 7 этой главы). Весьма экономичной в числе коммутирующих ячеек может оказаться схема двоичного счетчика с диодной матрицей (рис. XII. 114). Диодная матрица, часто именуемая дешифратором, состоит из диодных схем совпадений, каждая из которых выбирает какое-либо состояние счетчика. В двоичном счетчике, состоящем из п-триггеров, возможно 2 различных
