только в тех случаях, когда возможны недопустимые колебания температуры окружающей ср, а также, когда граиичиаи частота срабатывания пвого триггера близка к максимальной частоте следования счетных импульсов.

В транзисторных пересчетных схемах успешно могут быть прнме-(,еяы механические регистраторы. Запуск таких регистраторов следует


г

Рис. ХП.69. Двоичная пересчетная схема на транзисторах типе

рП-р (а) н временные диаграммы (5).

осуществлять с помощью схемы формирования длительности токового Импульса, необходимой для срабатывания электромагнита регистратора, с Последующим усилением по мощности.

В схеме запуска электромеханического счетчика, приведенной иа Рчс- ХП.70, применен одиовябратор с реостатно-емкоствов связью иа трав-энсторах 7*1, Tj. Длительность его выходного импульса определяется



Эмлшияы и tfonptarsa импульсной техники

В основном постоянной времшн CiRs в равна првмерно 10 мсек. В исхо Мнсосгояиивтранзжтор закрыт, а -oTKiferr. ДиодДх нделжтель -д. 1фяжеБНя Rff, /?7, Ri позволяют устранить режим насыщения траизистооа

7*2,б11агодаря чему увеличивается чун-стнительиость схош к нюткнм пуско-вым импульсам.

Усилитель мощности, собраинын на транзисторе Гд по схеме усилителя с ойцен базой, позволяет обеспечить ГОК, протежающнй через обмотху регистратора, необходимый для его срабатывания.

Величины элементов транзистор, вой схемы уаравлшня механическим регистратором следующие: резисторы /?! = 91 кем, = 3 ком, Ra = = IS коя, Ri = 910 OJT, Ла = 9,t ком, Re = 200 ом, Rj = 510 ом, Rs = 5,1 ком, /?9 = 1.Э ком; конденсатор Ci= I мкф, трашисторы тниа П401, Гэ - П14, Тз - П26, диоды и Да типа Д9Б.

Перечисленные ранее (см. § 6 этой главы) достоинства феррит-транзисторных триггерных ячеек в равной степени показательны и для двоичных пересчетных схем на феррвт-травзвсторных триггерах, выполненных на еердечниках с прямоугольной петлей гистерезиса ППГ.


Рас. XI1.70. Траизксторная схема управления механическим регистратором.

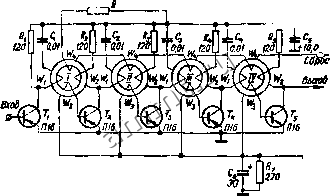

Рис. X 11.71. Схема счетчика импульсов на двоичных феррит-транзисторных ячейках.

На рис, XII.71 показана схема счетчика, состоящего из четырех двоич-№х феррит-транзисторных ячеек с четырьмя обмотками на каждом сердгч-Яше. В качестве сердечинков могут быть применены феррнтовые кольцЯ



а вТ-2 диаметром 3 мм, ВТ-5 и др. Ориентировочные данные обмотоК! Wi~ 14 витков, = 7 витков.

До подачи входных импульсов феррит-транзисторная пересчетная схема путем подачи импульса соса в обыоткн W, всех сердечинков устанавливается в неходкое состояние, когда все сердечники находятся в состояния О . Транзисторы 74-Гв заперты источником напряжения J-5 в, а конденсаторы С-Св разряжены. Входной счетный импульс отрицательной полярности, имеющий амплитуду порядка 8 в, подается на базу транзастора Ti и отпирает его Конденсатор Ci быстро заряжается лоллеки>рвым током по цепи; земля, Т* обмотка Wj, С, -20 е. Обмотка

включена так, что зарядный ток конденсатора не изменяет магнитного состояния сердечника. В интервале между першм ы вторым входнымя импульсами транзистор Т-1 заперт, а конденсатор медленно разряжается через обмотку Wj и резистор R.

Разрядный ГОК, протекая через обмотку W, в противоположном направлении, персмагничнвает сердечник в состояние 1 . Прн этом воротке W-i индуктируется небольшой положительщй импульс н транзистор Tj остается запятым. Второй входной импульс снова отпирает транзистор 7* и конденсатор Cj Скстро заряжается, но так кзх сердечяпк / до прихода второго импульса находился уже в состоянии Ь, то зарядный ток кондш-сатора переыагничивает сердечник в оостояняе О . При этом в обмотке W3 индуктируется импульс отрицательной полярности, открывающий транзистор 7*2 и конденсатор Q быстро заряжается коллекторным током транзистора 7*2. Зарядный ток конденсатора Cg не меняет магнитного состояния сердечника и поэтому транзистор Тз остается запертым.

В интервале между вторым и третьим импульсом конденсаторы Q и Cj разряжаются. Ток разряда конденсатора Cg, протекая через обмтку Wi сердечника , перемагиичивает его в состояние аЬ. Одновременно ток разряда ксжденсатора С, протекает через обмотку сердечника / Из-за равенстна разрядных токов конденсаторов С, и а также из-за встречного включения равных по количеству витков обмоток Wi н магнитное состояние сердечника / остается неизменным ( О ).

Третий входной импульс действует на сердечник / точно так же, как и первый Таким обрачом, каждая ячейка осуществляет деление на два, продвигая состояние 1 на следующую ячейку через один импульс на ее входе (через такт).

Указанная схема может оказаться критичной к длительности входного импульса, а также импульсов, возникающих при неремагничиванни сердечников на обмотках w3. Поэтому прн отладке пересчетной схемы следует подобрать такие величины резисторов и конденсаторов, котодш coop-ветствуют граничным испытаниям, что обеспечивает максимальную надежность работы схемы.

Уйелнчепие надежности в работе пересчетной схемы можно достичь за счет применения даоичных феррит-транзисторных триггеров рассмотрев-ннх в § 6 этой главы. Такие пересчетные схемы требуют большего колаче-ства транзисторот и ферритовых колец, однако прн больикш количестве ячеек эти схеиы 6aiee стабильны. На рнс. XII.72, а прнвеяена з)яоичыая 1тересчетная схема, составленная нз отдельных триггеров, каждый из которых выполняется из двух феррит-транзисторных ячеек. На каждом ixp-чнике имеется по пять обмоток; пусковая W, коллекторная W, базовая б, сброса *рбр, связи с другой ячейадЛ Ус- Схема переводятся в исход-Че состояние ключом сброса /Ср, которым разряжается на последова-
