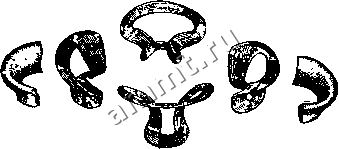

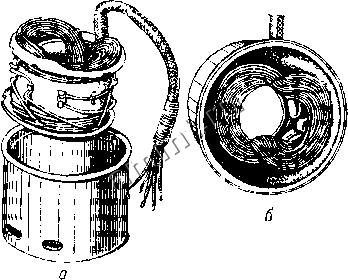

Читальный зал --> Лентопротяжные механизмы На рис. XIU.132 приведены формы шаблонов и последовательность операций по изготовлению катушек с полураснределекной обмоткой. Выбор числа витков огклоияюш,ей катушки. Из формулы 2ЛШ V£а I у г 2 да видно, что величина отклонения электронного луча пропорциональна произведению числа витков катушки на проходящий через нее ток Это значит, что одинаковое отклонение можно получить как при большом чиспе витков н малом токе, так и при ма.чом числе витков, но большем токе Для умень-  Рис ХП1 15> Сбщий вид унифицированной отклоняющей системы для кинескопов с углом отклонения 70 (колодка питания снята) а - со снятым кожухом, б - в сборе шенкя мощности (енераторз развертки желательно, чтобы ток был меньше, ко требуемое при этом увеличение чнсаа витков откловяющих катушек ограничиваетсв величиной их индуктивности И распределенной емкости, образующей с индуктивностью катушки конгур, резонансная частота которого должна быть значительно выше частоты развертчи Индуктивность отклоняющей катушки для конструкций сэкраном из хорошего магнитного материала (ленты из пермаллоя или феррита может быть приближенно определена по формуле где /,к - индуктивность гн, а - длина кагушки. см, w - чнсю витков катушки Кадровые отклоняющие катушки можно выполнить как с малым, так и с большим числом витков (8000-12 000), поскольку частота пилооб разного тока низкая. В катушках строчкой развертки вследствие высокои частоты повторения пилообразного тока распределенная емкость должна быть значительно меньше, поэтому число витков катушек обычно ограничивается величиной 200-800 На рис XIII 133 приведен общий вид унифицированной отклоняющей системы, преднэначенной для кинескопов с электростатической фокусировкой и углом отклонения л>ча порядка 70°, а на рис. XIII.134 дана ее схема Для кинескопов с углом отклонения л>ча ПО* по диагонали применяется отклоняющая система с катушками особой седлообразной формы {рис XIU 135), поверх которых накладывается ферритовый сердечник в виде KOin сообразных ютец. Отклоняющая система прилегает непосредственно к KOHjcy колбы трхбки (рис XIII 136). Используя так\ю коистр\кцню, даеся увеличить эффективную длину отклоняняцих ка-тулек и тем самым уменьшить мощность, иеобходим\ю для отклонения луча Рис XIII 134 Счема упифивдрованной отклоняющей системы. констр>кция которой показана на рис. Х1П 133 (строчные катушки 7 и содержат по 225 витков провода ПЭВ-0,35, кадровые катушкн / и IV - по 170 витлов провода ПЭВ-0,44). Основные технические данные унифицированной Отклоняющей системы OC-U0 строчные отклоняющие катушки содержат по 240 витков провода ПЭВ-2 0,35, индуктивность катушки 22 лгн, сопротивление 25 ол, чувстви-   Рис. Х1П 135. Конструкция отклоняющих катушек для кинескопов с углом отклонения луча ПО* по диагонали. тельность по отклонению S соответственно для 43- н 53-сантиметровых трубок стр 43 = 0,62 yUycK. ма/мм, сгр 5J = 0,46 yUycK а мм. Где - )Скоряющее напряжение, кв Кадровые катушки содержат по 170 витков провода ПЭВ-2 0,51, индуктивность катушки 9 лггн, сопротивление 8 о-и, чувствительность по отклонению: Sk 63 = О 92 VfycK Ш/МЛ1. Способы получения пилообразного тока кадровой развертки [15, 25, 34j. Пилообразный ток может быть получен в схеме, приведенной иа рис. XIII.137. При замыкании ключа К в цепн протекает ток ( {/), нарастающий по экспонеициаль-. ному закону и стремящийся к велйчи-Е Если в конце времеш прямого хода Tt (рнс. XIII. 138) ключ К разомкнуть, ток в цепи начнет резко уменьшаться. Замыкая и размыкай цепь ключоу К, можно получить пилообразное изменение тока в катушке L, В качестве ключа/С используется лампа, а индуктивности - отьло-няюшие катушкн. Для получения пилообразного тока в схеме, представленной иа рис. Xlli.i39, необходимо ва сетку лампы подать напряжение в виде прялюугольных импульсов, отпирающих лампу на период Ti и запирающих на период Тг. В этой схеме соблюдается условие  Рнс. ХИМЗе, Расположение отклоняющей системы иа горловине кинескопа с углом отклонення луча 110°; I строчные катушки; 2-кадровые катушки, J- ферриговЕЛй сердечник. 4 - траектория отклоненного луча. Из приведенной формулы видно, что чем меньше допусти.мый коэффициент нелинейных искажений Kf, тем больше должна быть индуктивность катушек L и меньше внутреннее сопротивление лампы R. Рис. XIII.137. Схема получения пилообразного тока.  Рис. XIII.138, Форма пилообразного тока в схеме, прнведитой на рис, XIII.137, Более выгодные соотношения получаются между параметрами схемы, если на сетку лампы подавать импульсы сложной формы в виде комбинации пилообразного и прямоугольного напряжения (рис. Х1П.140). При такой
