параллельный колебательный контур, настраиваемый на верхнюю рабочую частоту.

Переменными сопротивлениями в схемах на рве. XIV.29 можно ре-1улнровать величину подъема частотной характеристики.

-I-Г гз

fl - б

Рис. XIV.29. Схемы частотной коррекции на выходе усилителя запнсв.

Частотная коррекция непосредственно в усилителе может быть осуществлена включением последовательного или параллельного колебательного контура в цепь отрицательной обратной связи.

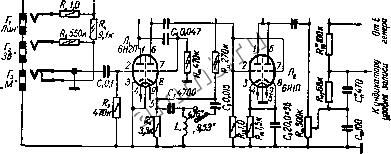

Практическая схема УЗ на электронных лампах приведена на рнс. XIV.SO.

Усилитель предназначен для магнитофона со скоростями лепты 9,53 и

ззШ п слозз

RafOK

*250б


Рис. XIV.30. Схема усилителя записи на электронных л?мпах.

4,76 cMfceK. Чувствительность усилителя с микрофонного входа 3 мв с линейного входа 10 в, со входа звукоснимателя 0,2 в. Полоса записываемых частот при скорости ленты 9,53 смсек 60-10 ООО ец, при скорости 4,76 см/сек - 80-000 гц (на ленте типа 2). Усилитель рассчитан для работы с высокоомной головкой записи. Может быть использована универсальная гаювка от магнитофона :Днепр-12Н .

Усилитель состоит нз трех каскадов. Смещение на сегке лампы первого каскада создаетсн за счет сеточного тока, протекающего по резистору Rs. С выхода третьего каскада в цепь катода лампы второго каскада подаетси напряжение отрицательной обратной связи. Необходимый подъем частотной



394 Магнитная эааись

характеристики усилителя иа высших частотах создается за счет шунтирования резистора Rs последовательным колебательным контуром LCi (при скорости ленты см!сек) или LCzCi (ирн мюросте 4,76 см(сек). Дополнительный подъем частотной характеристики по току записи осуществляется цепочкой RnRisCii. Необходимая форма частотной характеристики по току запчси на высших частотах достигается подбором сопротивления резисторов Rg И Rig, а также емкости 1сонденсатора Сц. Резнстор Ru служит для регулировки уровня записи.

Катутика контура коррекции выполняется так, чтобы получить резонанс на высшей частоте рабочего диапазона.

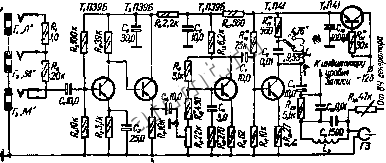

Практическая схема УЗ на транзисторах приведена на рис. XIV.31. Усилитель выполнен по схеме магнитофона гЯуза- . Основное усиление


Рис XIV.31. Схема усилителя записн на транзисторах.

обеспечивают первый и третий каскады, частотная коррекция осуществляется в последнем каскаде. Третий и четвертый каскады охвачены отрицательной обратной связью по току, а третий каскад еще и по напряжению, так как резистор R базового делителя напряжения подключен к коллектору транзистора. Между вторым и третьим каскадами включен регулятор уровня записи (резистор i?u). Цепочка CeRis нредназначена для компенсации завала низших частот в других каскадах усилители. Необходимый подъем частотной характеристики в области высших частот обеспечиваетсн контуром LiCg, настроенным иа высшую записываемую частоту. При изменения скорости ленты с 4,76 см.сек на 9,53 см/сек включается часть витков катушки Li. Можно также изменять емкость конденсатора не изменяя число витков катушки. Для стабилизации тока записи в области высших частот включена цепочка ЯгоСщ . Фильтр-пробка LjCn настраивается на частоту тока подмагничивания. С помощью резистора Rs2 регулируется величина тока подмагничивания Транзистор используется в развязывающем фильтре.

Катушка коррекции магнитофона Яуза-20* намотана на пластмассовом каркасе и содержит 3150 витков провода марки ПЭВ-2 0,1 с отводом от 2500 внтка. Катушка фильтр-пробки Сг состоит из 1500 витков провода марки ПЭВ 2 0,12 в вамотана на тасом же пластмассовом каркасе. Обе катушки настраиваются сердечниками диаметром 1,8 мм из феррита с магнитной проницаемостью от 600 до 1000.



Универсальные утлитеш 39S

§ 10. УНИВЕРСАЛЬНЫЕ УСИЛИТЕЛИ

Требования, предъявляемые к универсальным усилителям (УУ) зависят от скелетной схемы магнитофона (см. § 5 этой главы).

Первый вариант УУ. При воспроизведении усилитель работает непосредственно от воспроизводящей головки, а при записи - от источника сигнала. При воспроизведении УУ нагружен на громкогоюритель, а прн записи еще и на цепь записывающей головки. В таком усилителе при переходе с записи на воспроизведение или наоборот частотная характеристика до.чжча изменяться за счет изменения схемы коррекцин внутри усилителя.

Выходная мощность W и минимальнее входное папряженне определяются работой в режиме воспроизведения. В этом режиме выходная мощность должна быть достаточна

3±оВ з±

Рис.

XIV.32. Схема коммутации уив-версального усилителя! 3 - запись; В - воспроизведение.

длн нормальной работы громкоговорителя (обычно I-3 вт). Входное напряжение на низшей рабочей частоте составляет 0,5 мв.

В УУ используется либо одна универсальная головка, либо две головки - записывающая и воспроизводящая. Во втором случае можно получить лучшие качественные показатели, так как упрощается коммутация при переходе с записи на воспронзведеине и обратно,

ослабляются паразитные обратные связи через цепи коммутации. Однако Е этом случае требуется больше места для установки головок и повышается стоимость магнитофона.

Схема коммуташи УУ с универсальной головкой при переходе о записи на воспроизведение приведена на рис. XIV.32. Для ослабления паразитных связей через цепн коммутации свободные участки этих цепей соединяются с землей перек-иючателями. слонтированнымя на одаой оси с основными переключателями.

В УУ с двумя головками воспроизводящая головка может быть постоянно подк-хючена ко входу первого каскада, а источники записываемого сигнала можно подключить во время записи ко входу второго каскада, отключая первый. В этом сиучае действие помех i-a цепи коммутации ае так опасно, так как уровень сигнала в месте коммутации выше.

Записывающая головка подключается к УУ так же. как к к усилите>1ю записи (см. § 9 этой главы).

Все сказанное об отношении сигнал/шум в усилителях воспроизведения остается в силе и для УУ.

Частотная характеристика УУ при записи должна соответствовать рис. XIV.28, а прн воспроизведении - частотной характеристике усилителя воспроизведения (§ 8 этой главы).

Второй вариант УУ. Частотная характеристика при воспронзведенвв должна соответстЕювать характеристике усилителя воспроизведения, а при записи должна приближаться к горизонтальной прямой. Записывающая головка включается через корректирующую цепь, которан обеспечивает возрастание тока записи на высоких частотах (см. § 9 этой главы).
