рис. XV1.43. Изменение диаграммы при переходе с одного днапаэсша ва другой следует учитывать в практической работе.

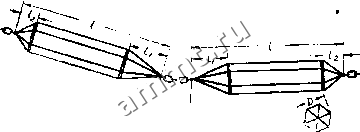

Диполь Надененко представляет собой симметричный вибратор, каждое плечо которого состоит из нескольких проводов, расположенных по образующим цилиндра (рис XVI.44).

Для работы на любительских диапазонах 40, 20, 14 и 10 л следует принять следующие размеры антенны; / = 8 л; /i = 3 ж; /а = 1 м; D = = 1 м Диаметр проводов 1,5-3 мм.

Входное сопротивление антенны составляет около 300 ом. Диаграмма направленности диполя Надененко приблизительно такая же, как у поду-волнового вибратора из одиночного провода (см. рис. XVI. 13)


Рас. XVI.44. Днпать Надененко.

Распорки, определяющие форму сечения антеняы, могут быть нзготов-ленм как из металла, так и из дерева. Провода от распорок изолировать ие требуется. Деревянные распорки необходимо пропитать парафином, олифой, лаком для предохранения от гниения. Сходящиеся провода на середине вибратора следует тщательно спаять и присоединить к проводам фндернсй лннии.

Комбинированная антенна схематически показана на рнс. XV1.45. Эта антенна очень похожа на петлевой вибратор, однако подобно ромбической антен[!е нагружена на сопротивление R. Питается антенна двухпроводным фидером с волновым сопротивлением 300-600 ом.

Комбинированная антенна хорошо работает в широком диапазоне частот и, в отлнчне от всех горизонтальных антенн, хорошо излучает как под малыми, так и нод большими углами к горизонту. Диаграмма направлеи-ностн в горизонтальной плоскости в пределах рабочего диапазона частот практически круговая.

Размеры комбинированной антенны можно подсчитать по эмпирическим формулам;

. 3000 S - 10*

А = -J- *; £ = -J-

где / - самая низкая рабочая частота антенны, Мац.

Для нормальной работы угол наклона антенны к плоскости горизонта должен составлять 30. Практически проще выдержать определенную высоту мачт и расстояние между нимн Для диапазона 3,5-17,5 Мгц размеры антенны должны быть: Л = 86 сж, Б = 1428 сн, В = 1730 см я Г = - 2440 см, а для диапазона 7-35 Мгц - /1 = 46 с. , В 715 сн, В = 975 см и Г = 1340 см, диаметр провода 2-3 м.ч. Антенна д-чя диапазона -35 Мгц до(;таточно хорошо работает и на волне 80 м.



Величина сопрогивленнн резистора R зависит от волнового сопротивления фидерной линии рф, которая должна работать в режиме бегущей волны. Экспериментально установлено, что оптимальная величина этого сопротивления 390 ом при рф = ЗШ ом, 500 ом при 450 ом и 650 ом при рф == = 600 а . Резнстор R должен быть безындукционным и достаточной мощности, так как на нем рассеивается до 35% мощности передатчика.

Вертикальные штыревые антенны весьма эффективны при дальних связях, так как онн интенсивно излучают под малыми углами к горизонту.

Четвертьволновой штырь можно представить как полуволновой вибратор, у которого одна половина находится под поверхностью земли (зеркальное отражение). Входное сопротивление четвертьволнового



Рис. XVI.45. Схема комбинированной диапазонной антенны.

Рис. XVI-46. Схема многодиа-паэонной штыревой антенны.

штыря составляет около 50 ом. Прн работе в диапазоне частот изменяется входное сопротивление антенны, что приводит к рассогласованию с фидером и, следовательно, к снижению излучаемой мощности. Поэтому вертикальная штыревая антенна без специальных диапазонных согласующих устройств может работать только в одном любительском диапазоне.

Миогодиапазоиная штыревая антенна с согласующим устройством представлена на рис. XVI.46. Она предназначена для работы в диапазонах 40, 20, 14 и 10 м- Диаграмма направленности антенны в горизонтальной плоскости представляет собой круг. Антенна излучает под небольшими углами к горизонту.

Согласующее устройство антенны состоит из иядуктивностн Li, конденсатора С и закороченного отрезка коаксиального кабеля, изменяющего параметры согласующего устройства при переходе с одаого диапазона на другой. В диапазоне 40м последовательное антенной включается катунгка индуктивности Lu. На остальных диапазонах коатакты реле закорачивают эту катушку.

Если фидерная линия выполнена нз коаксиального кабеля с волновым сопротивлением 75 ом (PK-I. РК-3), то данные элементов согласующего устройства должны быть следующими: Li - 0,8 мкгн, £-2 = 7 мкгн, С = = 68 пф. длина закороченного отрезка кабеля 11,4 м-

Вибратор представляет собой дюралюминиевую трубу длиной 5,3 м и диаметром 4 см. Противовес выполняется в виде четырех горизонтальных медных или бронзовых проводников диа.метром 2 мм, и длиной 5,3 м. Пря установке антенны над металлической крышей противовесом может быть сама крыша.

Более подробные сидения об этой антенне приведены в [3].



Полуволновая штыревая антенна характеризуется высоким к. л. д. и может работать на нескольких диапазонах. Входаое сопротивление такой антенны очень большое (до нескольких тысяч ом), нозто-му она может быть присоединена непосредственно к контуру. Однако для \Л\чшения фильтрации гармоник чаще всего применяют сложную схему выхода (рис. XVI.47).

Для работы на всех пяти коротковолновых диапазонах штыревая антенна должна быть выполнена из медного провода длиной 38,6 м и диаметром 2-3 мм. Настраивать антенну в резонанс можно по максимуму показа, ния амперметра, измеряющего анодный ток око- *

вечного каскада передатчика при предварительно настроенном анодном контуре, по максимуму показания амперметра, измеряющего ток в ан-тенио.м контуре, или по максимуму показания лампового вольтметра, измеряющего напряжение на антенном контуре.

Многоэлементные антенны применяются в тех случаях, когда [ребуетсн повышенная на-рравленность при относительно небольших размерах.

.Антенны типа волновой канал применяются наиболее широко, так как они относительно просты. Их недостаток - возможность нормальной работы в пределах только одного диапазона.

Основные сведения об антеннах типа волновой канал приведены в § 5 этой главы. Размеры антенн типа волновой канал , предназначенных для л.юбительскнк связей, следует выбирать в соответствии с данными табл. XVI.6, т. е. так, чтобы получить максимальный коэффициент усиления. Резонансная длина активного вибратора определяется так же, как и для телевизионных антенн.

Приводим данные трехэлементной антенны типа еволновой канал для диапазона 144-146 Мгц. Антенна изготовляется из трубок диаметром 10 мм. Длина активного (петлевого) вибратора 995 мм. рефлектора - 1052 мм и директора - 945 мм расстояяне между трубками петлевого вибратора 50 мм, между рефлектором и активным вибратором - 414 лш и между активным вибратором и директором - 310 мм. Коэффициент усиления по мощности не менее 6. В качестве фидерной линии можно использовать кабель с волновым сопротивлением 75 ом, включенный через компенсационное симметрирующее устройство (рнс. XVI.59).

Синфазные антенны, широко применяемые для любительских радиосвнзеЙ в УКВ диапазоне, описаны в § 5 этой главы и в [4 и 14].

Рамочные антенны отличаются сравнительно малыми размерами и большим усилением. Они широко применяются радиолюбителями для дальних связей, особейио в УКВ диапазоне.

Антенна двойной квадрат схатнчески представлена на рис. XVI.25. te элементы выполняются в виде двух квадратных рамок с периметром, приблизительно равным длине волны. Диаграмма направленности антенны сильноата в вертнка.чьной плоскости к достаточно широка в горизон-


Рис. XVI.47. Схема подключения полуволновой штыревой антенны.
